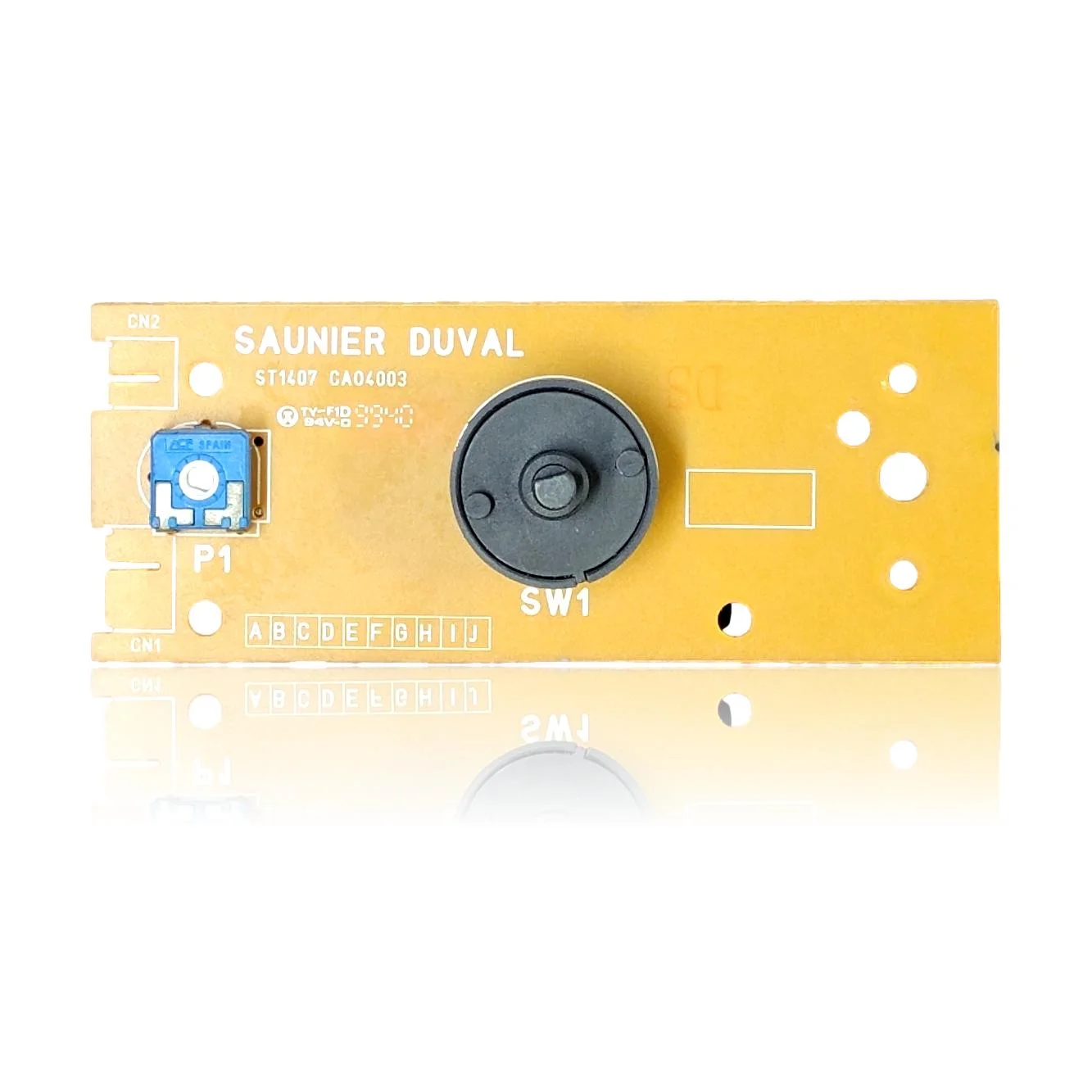

Placa Electrónica De Mando Saunier Duval Thema C23 / F23 - Ref. ST1407 CA04003
Si tu caldera no arranca, se bloquea o presenta un comportamiento errático, puede que necesites la Placa Electrónica de Mando Saunier Duval Thema C23 / F23 - Ref. ST1407 CA04003. Esta placa electrónica de control es responsable de gestionar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, es posible que aparezcan los códigos de error 12, 18 o 20. Es compatible con los modelos Thema C 23 y F 23, entre otros. Se recomienda sustituirla al notar estos síntomas para garantizar un funcionamiento adecuado.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 05727900
Placa electrónica con referencia 05727900. Dos compatibilidades contrastadas: C 23 y F 23.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 23 | Thema | Contrastada |
| Saunier Duval F 23 | Thema | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05727900 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05727900; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 05727900
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
Los mandos de temperatura de la caldera no hacen nada: subes o bajas y no cambia el comportamiento del quemador
Causa: La placa de mando no recibe correctamente las órdenes de los mandos, por lo que no puede modular la llama.
Antes de cambiarla, mira que los mandos físicos giran con normalidad y no están rotos o sueltos por dentro.
- 02
La caldera no obedece al termostato de ambiente: se queda encendida todo el rato o no arranca aunque el termostato lo pida
Causa: La placa de mando no recibe la señal del termostato, por lo que no puede decidir si arranca el quemador.
Puentea los dos cables del termostato directamente en la regleta de la caldera para ver si arranca; si arranca así, el problema está en el termostato o el cableado.
- 03
Algún piloto o led de la caldera parpadea en un patrón raro, o se queda encendido en rojo, sin que se note ningún fallo de gas ni de agua
Causa: Un fallo en la electrónica de la placa puede hacer que los leds muestren un código que no se relaciona con el resto de la instalación.
Anota el patrón exacto del parpadeo (número de destellos, color) y contrástalo con la tabla de códigos del manual.
- 04
El agua caliente sanitaria y la calefacción se pelean entre sí: se calienta lo que no toca o tarda de más en cambiar de un servicio a otro
Causa: La placa de mando no está gestionando correctamente la prioridad de los circuitos, lo que provoca conflictos entre ellos.
Mira que la demanda de ACS (abrir un grifo de agua caliente) se nota de verdad antes de asumir que el fallo es de la placa.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 12 | Fallo de la interfaz de usuario o del panel de control remoto | La placa de mando/display no responde en el bus (MMI) por fallo interno o del mando remoto. Verificar 5 V en el display, continuidad del mazo MMI y, si persiste, probar sustituyendo el módulo de mando (05727900). |
| 18 | Fallo de la interfaz de usuario local | Defecto propio de la electrónica del display/plataforma de mando. Comprobar tensiones de alimentación y cableado de interfaz; si es correcto y el error persiste, sustituir el módulo de mando. |
| 20 | User interface not compatible with boiler | La placa de mando instalada no corresponde con la variante/código de aparato (DSN) de la caldera o no está codificada. Verificar referencia exacta y reconfigurar la variante/DSN o montar el display compatible con la placa principal. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 05727900
- Referencia de catálogo
- 05727900
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código de placa
- ST1407 CA04003
etiqueta - Marcaje del interruptor SW1
- TY-F1D 94V-0
etiqueta
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval F 23 (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 05727900
¿Qué código lleva impresa esta placa de la Thema C 23?
¿Qué significa el marcaje 'TY-F1D 94V-0' del interruptor de esta placa?
