Placa Electrónica Saunier Duval Combitek F 23 Ref. 8/050149
La placa electrónica de control de la caldera Saunier Duval Combitek F 23 gobierna el encendido, la modulación del quemador, la bomba y las seguridades del sistema. Cuando presenta fallos, la caldera puede no arrancar, bloquearse o funcionar de manera errática, mostrando códigos de error como F.63, F.64 o F.28. Esta pieza es compatible con modelos de la gama Thelia, como el 23 (post-CE), 623 y AS 23 (post-CE), entre otros. Se recomienda sustituirla cuando se detecten estos síntomas para restablecer el funcionamiento normal de la caldera.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 05712700
Placa electrónica con referencia 05712700. Cuatro compatibilidades contrastadas: 23 (post-CE) y 623.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval 23 (post-CE) | Thelia | Contrastada |
| Saunier Duval 623 | Thelia | Contrastada |
| Saunier Duval 623 CE | Thelia | Contrastada |
| Saunier Duval AS 23 (post-CE) | Thelia | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05712700 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05712700; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 05712700
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y no hay ninguna reacción en el panel de mandos.
Causa: Un fallo en el circuito de control de la placa impide que se inicie el encendido.
Mide si llega corriente de 230V a la entrada de la placa antes de cambiarla.
- 02
El encendido falla de forma intermitente, unas veces arranca y otras no.
Causa: Un componente de la placa que se degrada con el calor puede causar fallos irregulares de encendido.
Observa si el fallo ocurre más en frío o tras varias horas funcionando, esto ayuda a determinar si es la placa.
- 03
La caldera se apaga sola sin mostrar ningún código de error claro.
Causa: Un fallo en el microcontrolador de la placa puede cortar el suministro sin generar aviso.
Revisa el fusible de la placa; si está fundido, el problema puede ser una sobrecarga externa y no la placa.
- 04
Los mandos del panel no hacen nada, ajustar la temperatura no tiene ningún efecto.
Causa: La placa no procesa las órdenes del usuario debido a un fallo en el circuito de control.
Corta la alimentación general un minuto y vuelve a encenderla; un cuelgue del microprocesador se soluciona así y no requiere cambiar la placa.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.63 | Fallo EEPROM. | La memoria EEPROM de la placa (PCB) está corrupta o ilegible; el autodiagnóstico bloquea el equipo. Verificar midiendo alimentaciones de la placa y, si los periféricos están correctos, confirmar reprogramando/initializando o sustituyendo la PCB. |
| F.64 | Fallo en la electrónica / NTC. | El conversor analógico‑digital o la etapa de medida de la PCB interpreta mal las NTC (lecturas incoherentes). Verificar resistencias reales de NTC en el conector de placa y continuidad del mazo; si son correctas y persiste el fallo, la PCB está averiada. |
| F.70 | Código del producto no válido (DSN). | Tras sustituir pantalla y/o PCB no se ha recodificado el DSN o falta/errores en la resistencia de codificación; la placa entra en bloqueo. Verificar en menú de servicio el código de aparato y recodificar (d.93) o montar la resistencia/código correctos. |
| F.61 | Fallo control/activación de la válvulería de gas. | El driver de la PCB no entrega la señal/tensión adecuada a la válvula de gas (o la detecta en cortocircuito). Verificar continuidad del mazo y tensión/onda de mando en bornes de la válvula durante el intento de encendido; si la válvula y el cableado están bien y no hay mando correcto, la causa es la PCB. |
| F.28 | Fallo en arranque: encendido fallido. | Si la etapa de encendido/control de la PCB falla (no excita transformador de chispa o no conmuta válvula), el quemador no arranca y aparece F.28. Verificar chispa y tensión de mando a transformador/válvula; si gas, electrodos y mazos están OK y no hay excitación desde placa, la causa es la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 05712700
- Referencia de catálogo
- 05712700
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días

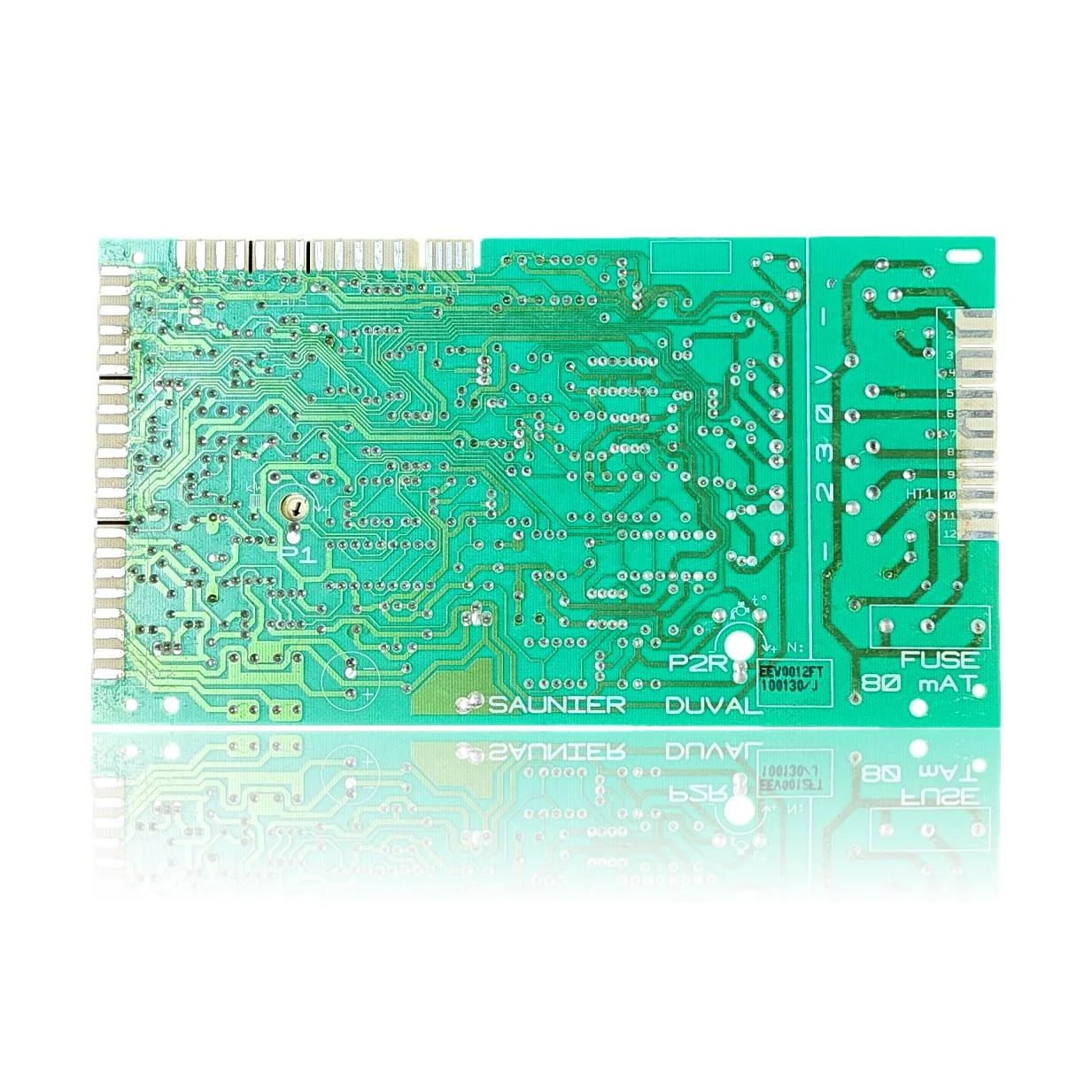

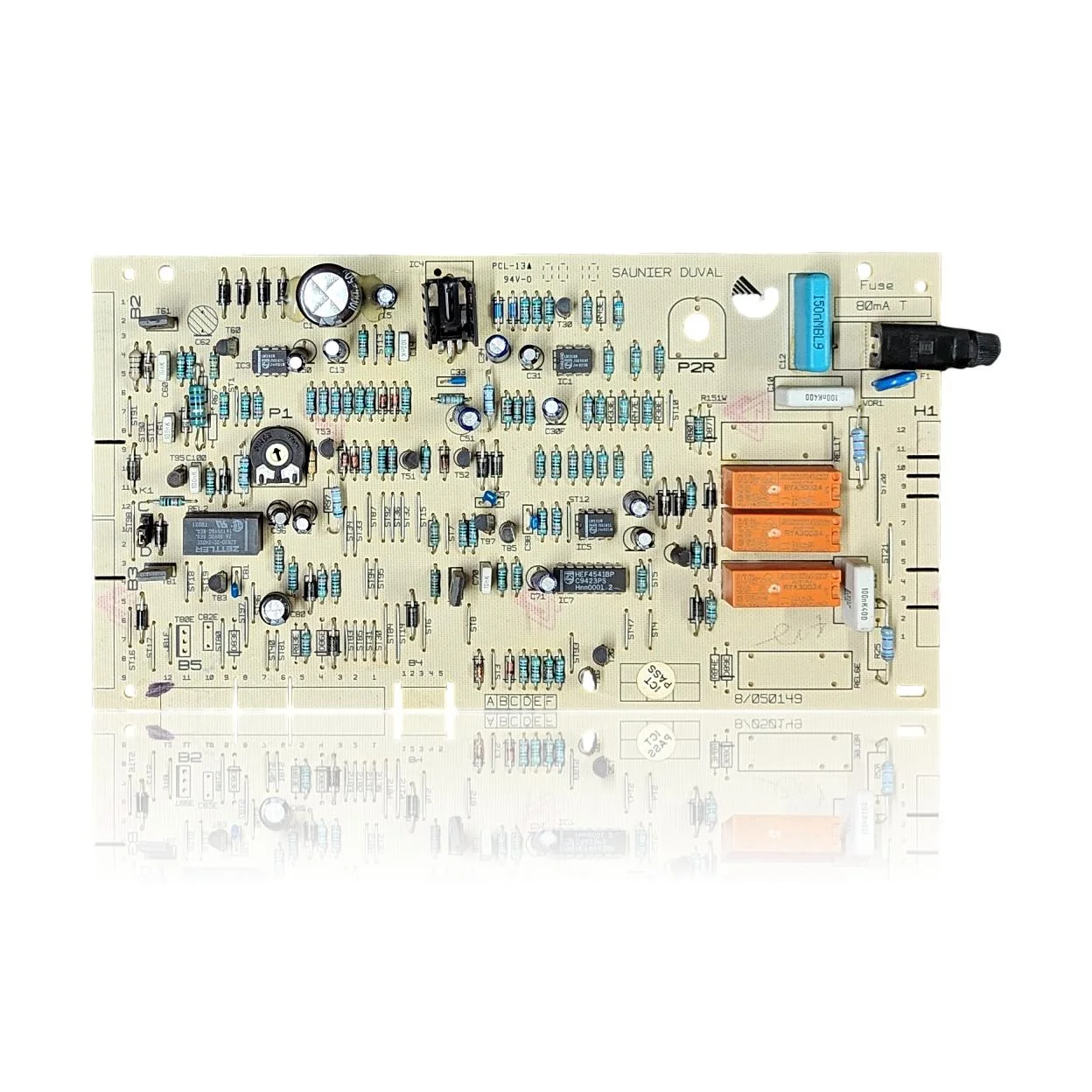

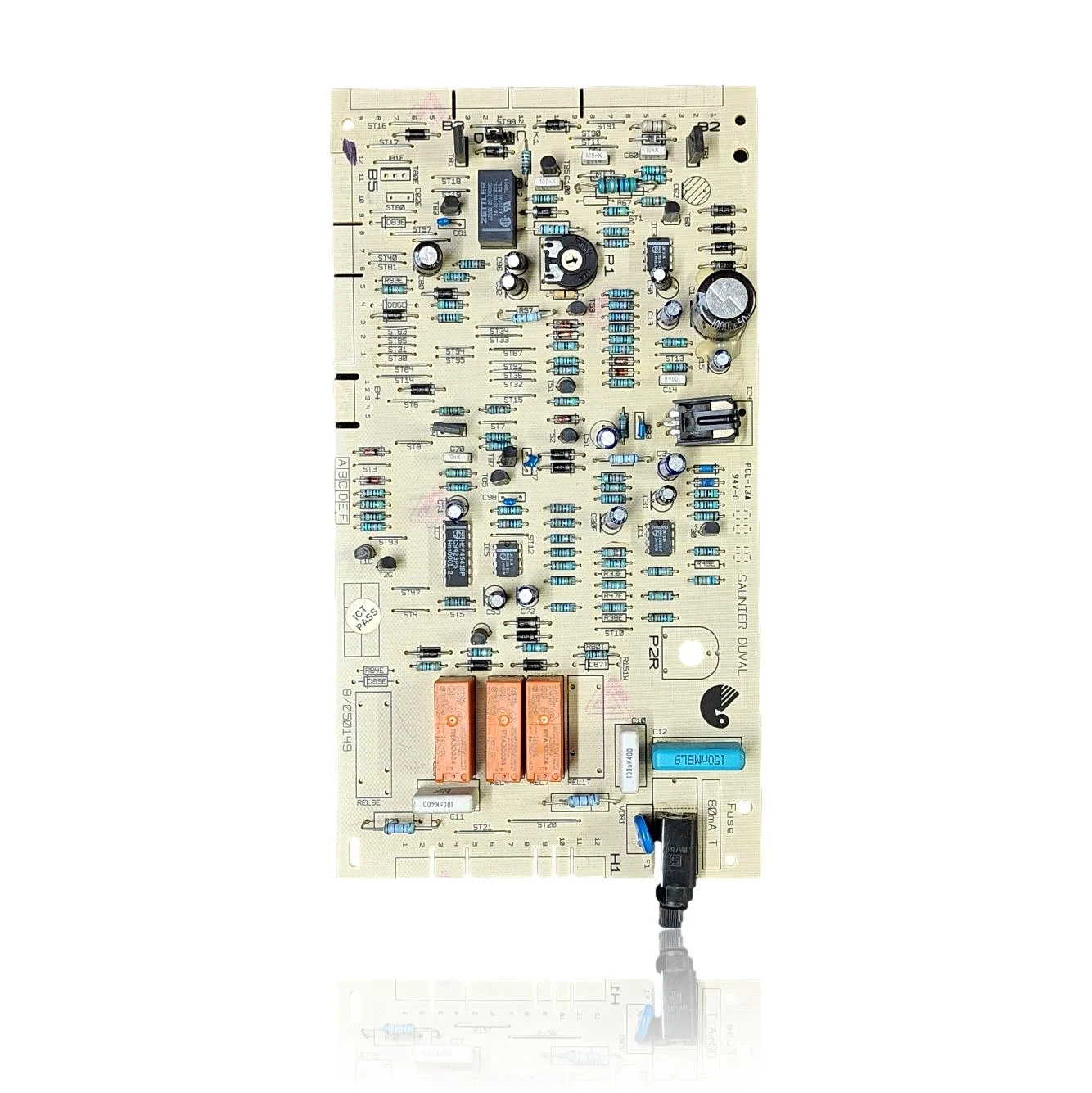

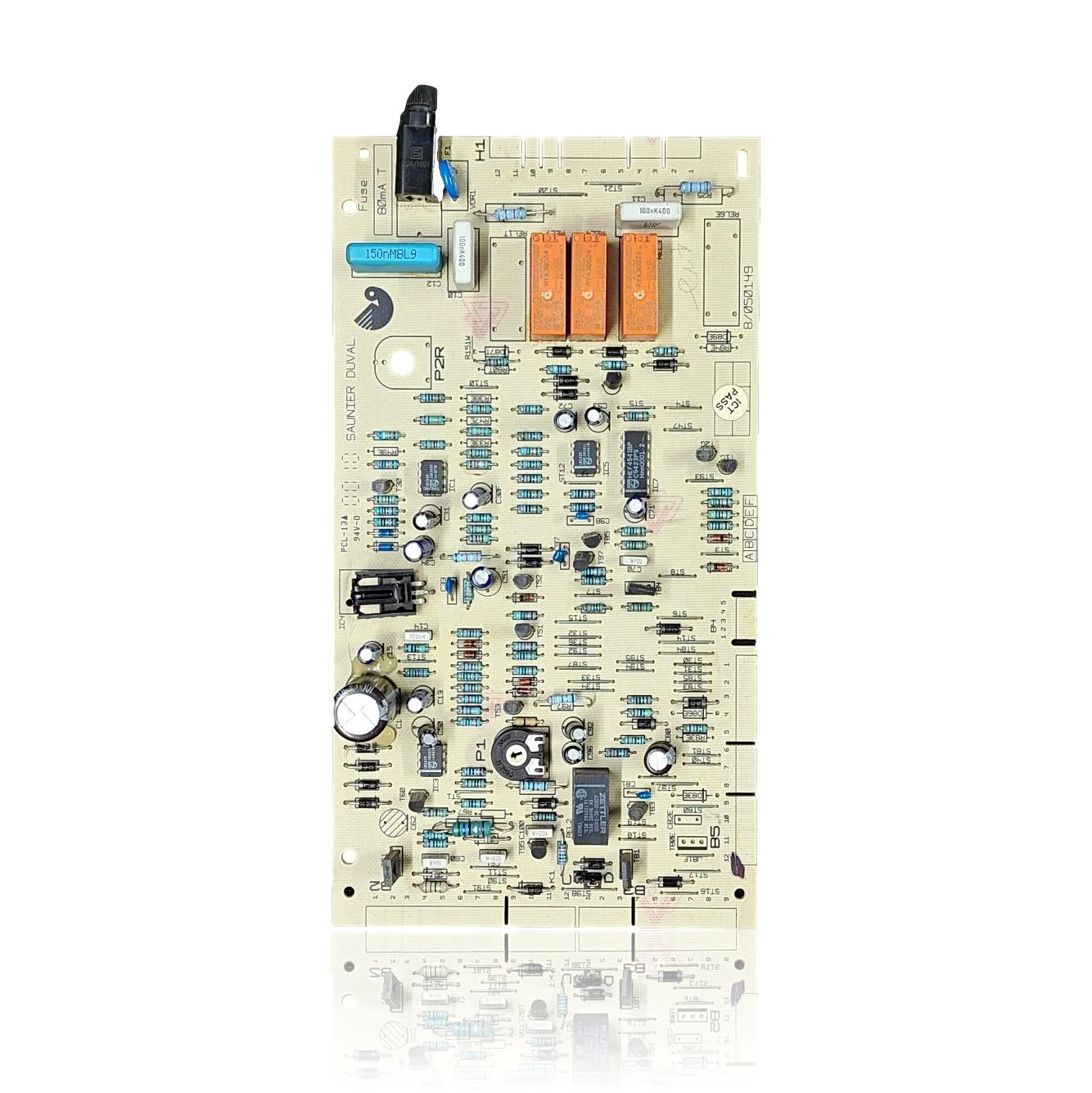

Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código de placa
- 8/050149
- Fusible
- 80 mA T
- Tensión
- 230 V
- Clasificación material
- PCL-13 / 94V-0
- Circuito integrado IC7
- HEF4541BP KSI C9423PS Hnn0001.2
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval 23 (post-CE) (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 05712700
¿Qué código debo comprobar en la placa de la Saunier Duval Combitek F 23?
¿Esta placa sirve para la Saunier Duval Thelia 23?
¿Qué fusible lleva la placa de la Combitek F 23 y a qué tensión trabaja?
¿Cuándo hay que cambiar esta placa en una Saunier Duval Thelia?
