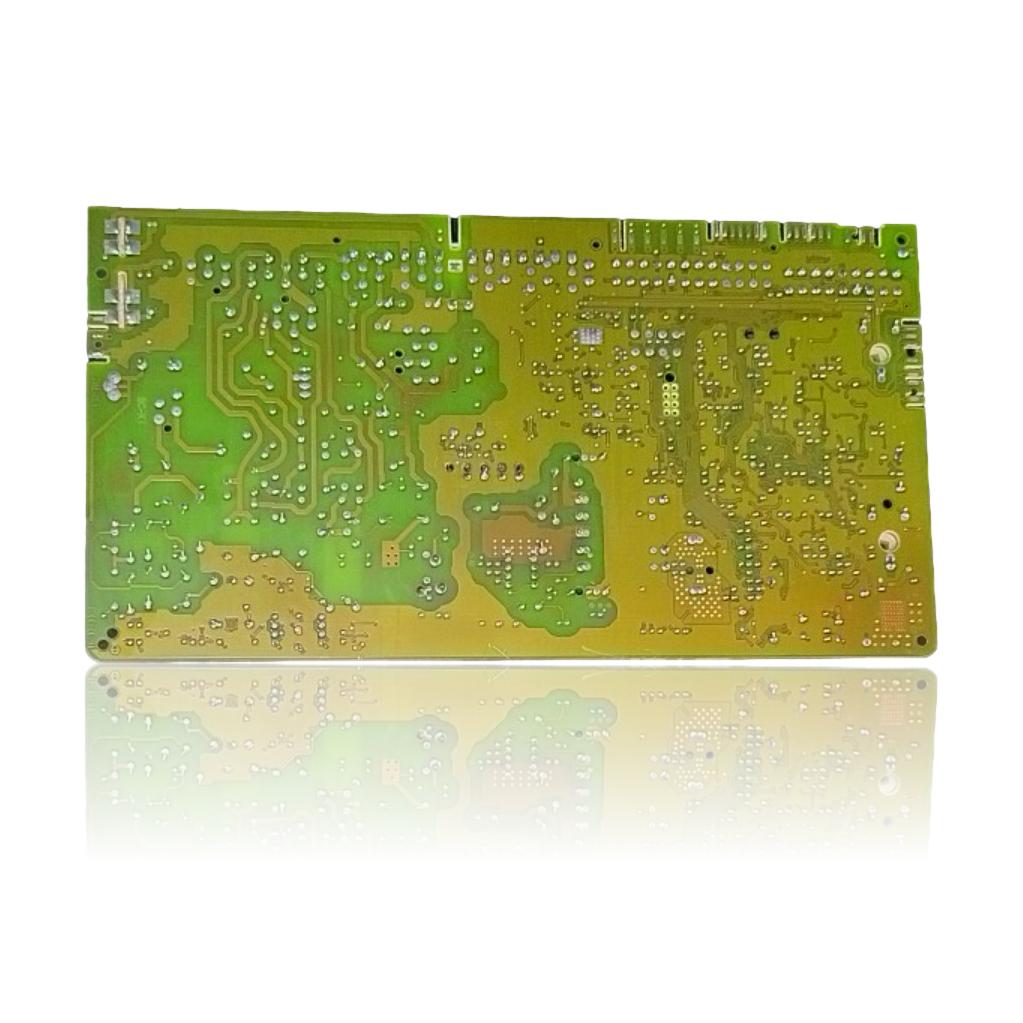

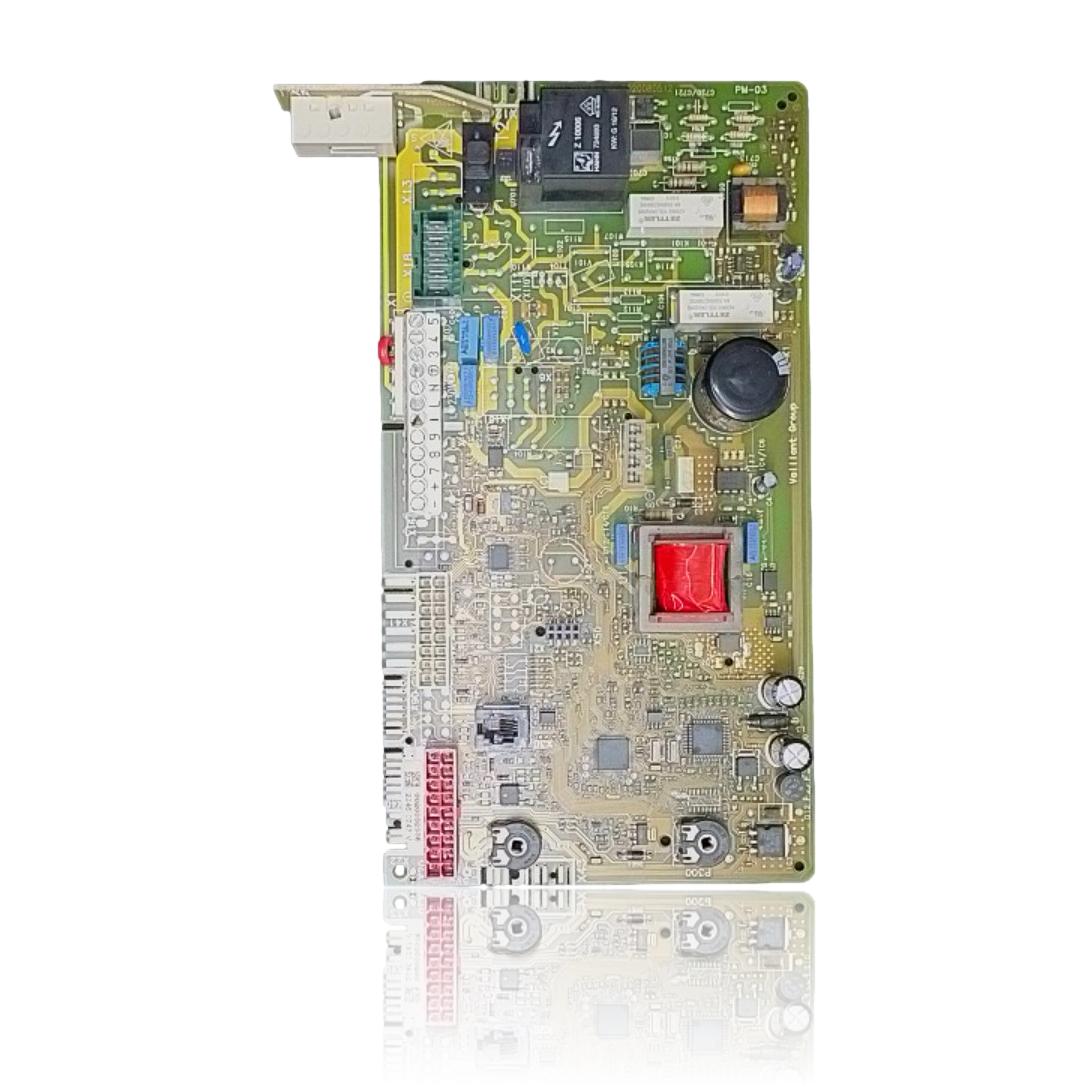

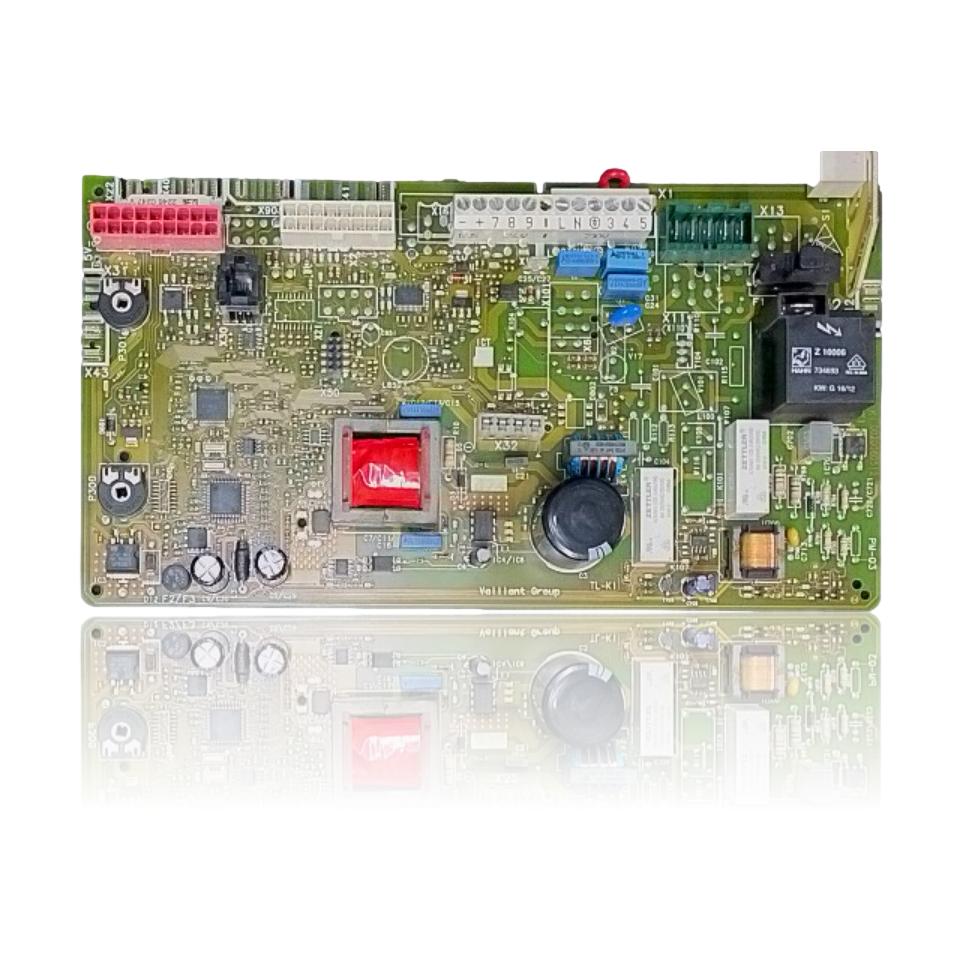

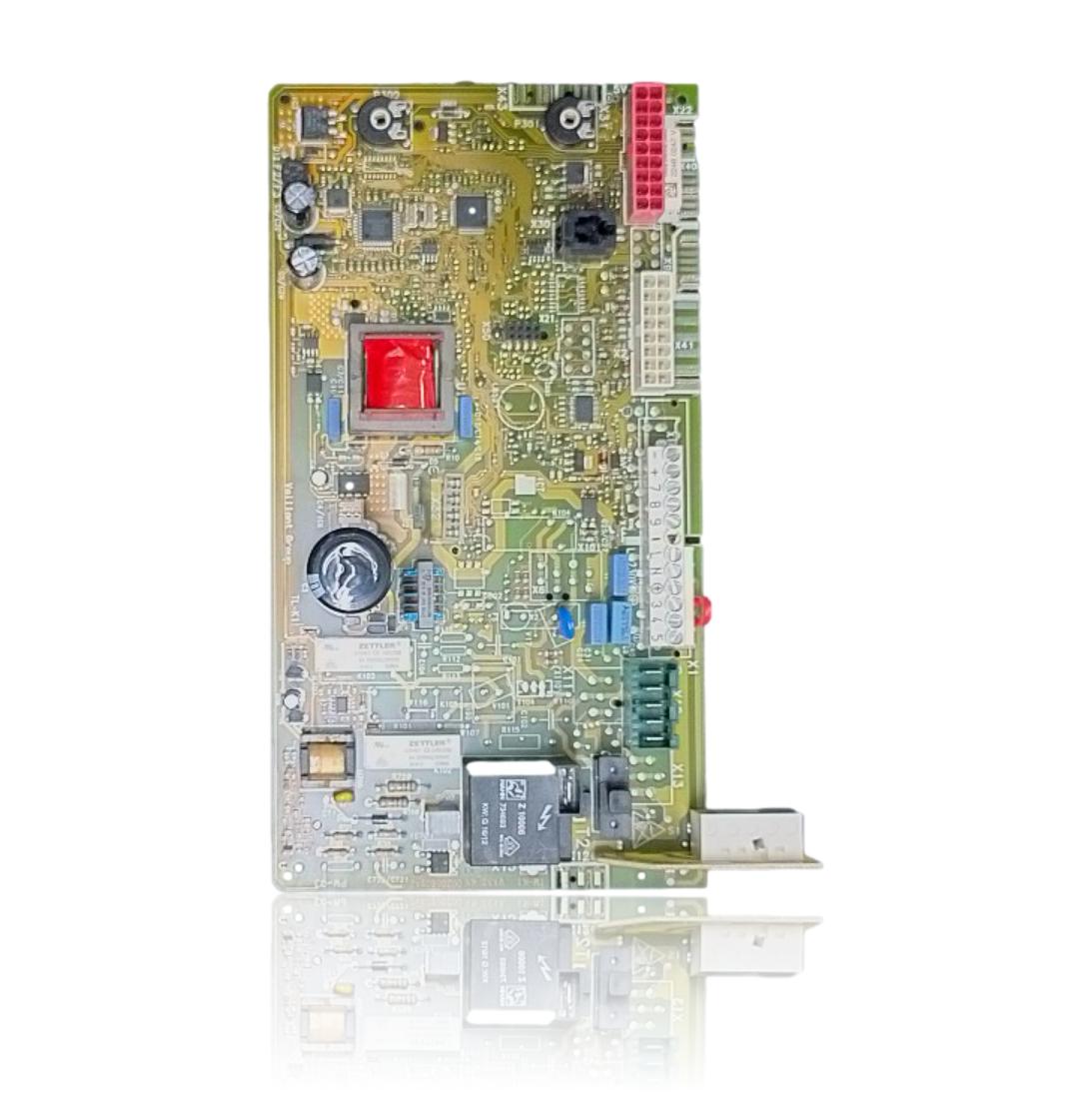

Placa Electrónica Control Principal Vaillant Ecotec Plus VMW ES 236 3 5 Ref. 0020132764
Placa Electrónica Control Principal Vaillant Ecotec Plus VMW ES 236 3 5 Ref. 0020132764. Esta placa electrónica de control gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o comportarse de forma errática, mostrando códigos de error como F.61, F.62, F.63, F.64 o F.65. Es compatible con calderas de la gama ecoTEC pro, como el modelo VMW 226/3-3 y VMW 236/3-5, entre otras. Se debe sustituir cuando presente fallos de funcionamiento o errores en el sistema.
IVA incluido
Consultar por WhatsAppCalderas Vaillant compatibles con la referencia 0020132764
Placa electrónica con referencia 0020132764. Dos compatibilidades contrastadas: VMW 226/3-3 y VMW 236/3-5.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW 226/3-3 | ecoTEC pro | Contrastada |
| Vaillant VMW 236/3-5 | ecoTEC pro | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020132764 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020132764; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 0020132764
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera está completamente apagada, sin pantalla ni testigos, aunque hay corriente en la vivienda.
Causa: La placa controla la alimentación de toda la caldera; si se estropea, no llega corriente al resto de componentes.
Revisa el fusible general de la instalación y el de la propia placa antes de dar la placa por perdida.
- 02
Aparece un código de fallo distinto cada vez, o el mismo error va y viene sin patrón.
Causa: Los circuitos de lectura de sondas y presostato de la placa fallan de forma intermitente y generan errores que no se corresponden con una avería real.
Apunta los códigos que van saliendo y compáralos con el manual: si señalan piezas distintas cada vez, sospecha de la placa.
- 03
La caldera no obedece al termostato ni al mando a distancia, aunque estos parecen funcionar.
Causa: El módulo de comunicación integrado en la placa deja de entender las órdenes que le llegan.
Comprueba primero que el cableado o la conexión del termostato con la caldera está bien hecha.
- 04
Cada vez que se repone el fusible, se vuelve a fundir al poco de encender la caldera.
Causa: Un componente dañado dentro de la placa provoca un cortocircuito que quema el fusible de forma repetida.
No repongas el fusible más de una vez: si vuelve a fundirse, es señal clara de avería interna en la placa.
Códigos de error Vaillant que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.61 | Fallo control válvula combustible | La placa electrónica (0020132764) puede fallar en la etapa de mando a la válvula de gas, de modo que no envía la señal/voltaje correcto y la valvulería no se activa; verificar tensión/señal desde el conector de la placa hacia la válvula y continuidad del mazo. |
| F.62 | Fallo retardo descon. válvula combustible | La electrónica de la placa puede retardar indebidamente el cierre de la válvula de gas (circuito de apagado), generando el fallo; comprobar que la salida/relé de la placa corta de inmediato al perder llama y descartar fuga mecánica en la válvula. |
| F.63 | Fallo EEPROM | Corrupción o defecto de la EEPROM integrada en la placa electrónica; si tras reinicios el código persiste, confirmar con diagnóstico y sustituir/parametrizar la placa según procedimiento del fabricante. |
| F.64 | Fallo electrónica/sonda | Avería en el circuito analógico/ADC de la placa que mide las NTC (ida/retorno); verificar primero NTC y cableado y, si son correctos, confirmar defecto en la electrónica de la placa. |
| F.65 | Fallo temp. de electrónica | Sobrecalentamiento/daño térmico en la electrónica de la placa; inspeccionar emplazamiento y fuentes de calor externas y comprobar la placa (signos de calor, componentes degradados) y su ventilación. |
| F.67 | Fallo electrónica/llama | Defecto en el circuito de detección de llama/ASIC de la placa que provoca señal de llama no plausible; verificar toma de tierra, electrodo/cable de ionización y, si la señal es correcta, la electrónica de la placa. |
| F.70 | Fallo: código aparato no válido | Tras sustituir la placa, el DSN/código del aparato no coincide o falta la resistencia de codificación; verificar y configurar el DSN en d.93 o montar la resistencia de codificación correcta para la nueva placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Vaillant 0020132764
- Referencia de catálogo
- 0020132764
- Marca
- Vaillant
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 7 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- tensión
- 12 V
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Vaillant VMW 236/3-5 (PDF)Documento © Vaillant, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0020132764
¿Esta placa electrónica sirve para una caldera Vaillant VMW 236/3-5?
¿Cuáles son los modelos compatibles con la Placa Electrónica Control Principal Vaillant Ecotec Plus VMW ES 236 3 5 Ref. 0020132764?
¿Cuándo hay que sustituir esta placa de la serie ecoTEC pro?
¿Qué códigos de error son documentados para esta placa?
¿Cuál es la referencia de la Placa Electrónica Control Principal Vaillant?
