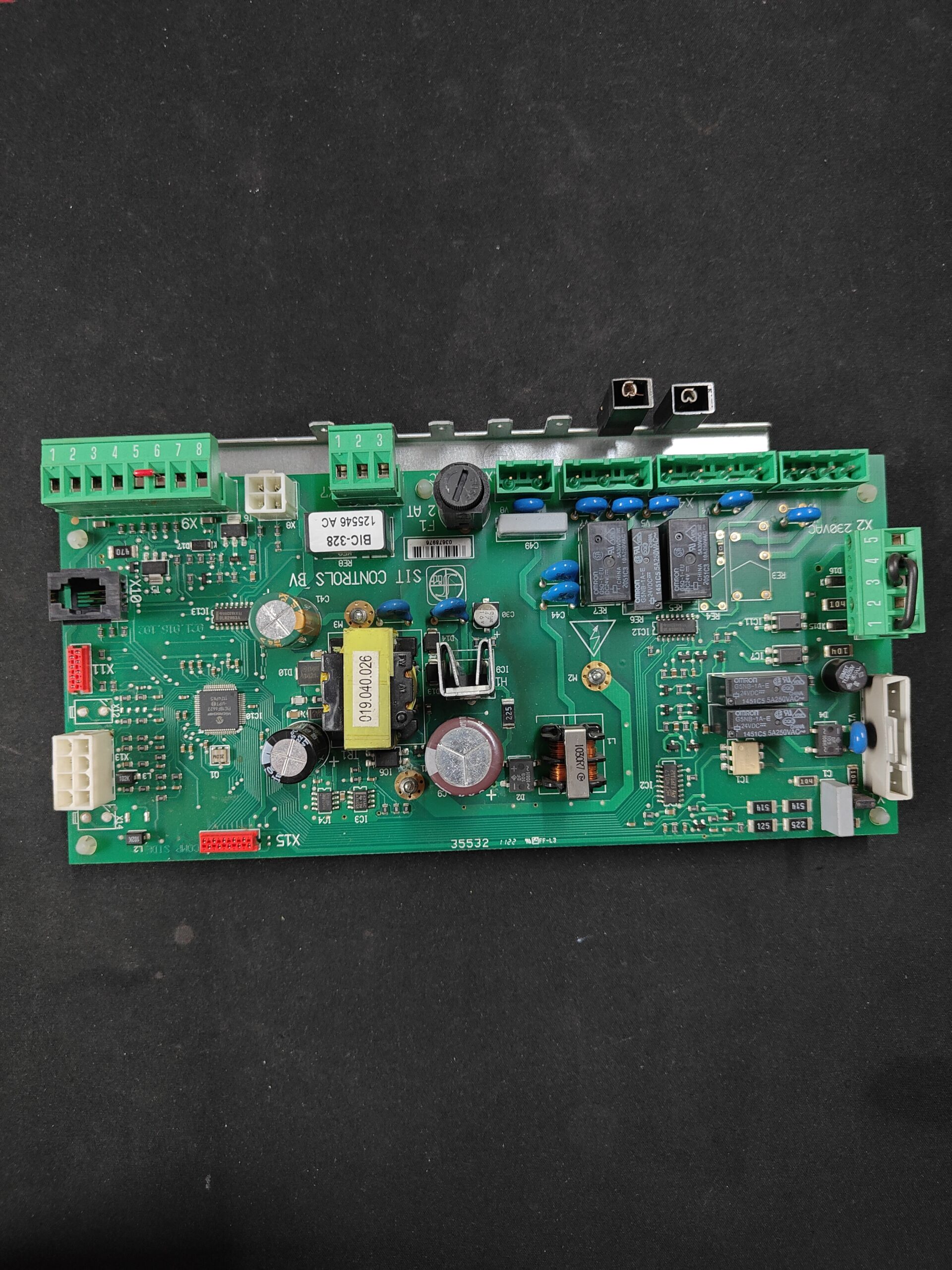

Placa Electrónica S.I.T. Controls BIC-328 · PCB 35532 Para Fagor FC 24/24 N
Reacondicionado SIT Placas Electrónicas S.I.T. Controls B.V.

Placa Electrónica S.I.T. Controls BIC-328 · PCB 35532 Para Fagor FC 24/24 N

Placa electrónica de control BIC-328, con circuito 35532, Art.Nr. 125546 AC y firmware F2.1. Antes de atribuir una avería a la placa, comprueba alimentación, fusible y conexiones. La aplicación a Fagor FC 24/24 N está registrada, pero debe confirmarse por variante y configuración.

Tipo de pieza
Placas Electrónicas
Estado
Reacondicionado
SKU interno
PLCFC24N
Garantía
1 año
IVA incluido Stock · 3 Uds
Compatibilidad

Calderas SIT compatibles

Placa electrónica. 0 compatibilidades contrastadas. Hay otros 5 modelos que todavía estamos comprobando.

Modelos pendientes de comprobar

Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.

SIT Remeha Avanta Plus y Avanta Plus CombiS.I.T. Controls B.V.Sin confirmar
SIT Paradigma ModuStar S, ModuStar C y ModuVario AquaS.I.T. Controls B.V.Sin confirmar
SIT Tata Lady 24/28 C, Lady 30/34 C y Lady 24 SS.I.T. Controls B.V.Sin confirmar
SIT De Dietrich MCR 24/28 MIS.I.T. Controls B.V.Sin confirmar
SIT Fagor FC 24/24 NS.I.T. Controls B.V.Sin confirmar

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo ·

Guía

Cómo comprobar si es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

  1. Busca el modelo BIC-328 y el código de circuito 35532 en tu placa. Nuestra unidad lleva el Art.Nr. 125546 AC y el P.I.N. 0063B001289 en la etiqueta.
  2. Compara el firmware (F2.1), el fusible F1 (2 AT) y el transformador montado, marcado 019.040.026.
  3. Compara los relés OMRON: G5Q-1-EU, G5NB-1A-E (5 A a 250 V CA), G2RL-1-E (24 V CC) y G5LE-1-E (12 V CC).
  4. No te fíes solo del nombre BIC-328: números distintos (116422, 7225198, 7631145) y la venden para otras calderas.
  5. coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te confirmamos si sigue disponible.
Datos técnicos

Ficha de la placa electrónica SIT

SKU interno Uniclima
PLCFC24N
Marca
SIT
Tipo de pieza
Placas Electrónicas
Unidades en stock
3 uds
Estado
Reacondicionado
Garantía
1 año
Envío
1–2 días laborables (España peninsular)
Devolución
14 días

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Referencia comercial (Art.Nr.)
125546 AC
P.I.N.
0063B001289
Número de serie
1137C0578
Versión de firmware
F2.1
Alimentación de la placa
230 V CA / 50 Hz
Fusible F1
2 AT
Marcado del transformador montado
019.040.026
Relé montado
OMRON G5Q-1-EU; bobina: 24 V CC; OMRON G5NB-1A-E; bobina: 24 V CC; contacto: 5 A a 250 V CA; OMRON G2RL-1-E; bobina: 24 V CC; OMRON G5LE-1-E; bobina: 12 V CC
Número impreso bajo el código de barras
03678976
Procedencia de los datos adicionales
Información declarada; referencias auxiliares y aplicaciones sin equivalencia del fabricante acreditada.
Inventario — Placa
alimentación 230 Vac / 50 Hz tipo/modelo BIC-328
Inventario — Transformador/subcomponente montado
marcado 019.040.026
Inventario — Relé/subcomponente OMRON G5NB-1A-E
bobina 24 VDC; contacto 5 A 250 VAC
Inventario — Relés/subcomponentes
OMRON G2RL-1-E 24 VDC; OMRON G5LE-1-E 12 VDC
Inventario — bobina de reles visibles
DC24V
Datos según — Alimentación
230 V · 50 Hz ·
Datos según — Firmware
F2.1 ·
Datos según — Peso
0,5 kg ·
Datos según — Fabricante
S.I.T. Controls (Sit Group) ·
Modelo registrado
BIC-328
Identificación y equivalencias
BIC-328; propio Art.Nr.125546 AC, firmware F2.1; oferta Art.Nr.116422, sin firmware en etiqueta. El P.I.N.0063B01289 se conserva como marcado, no como referencia OEM.
Marcados adicionales
Placa tipo/modelo BIC-328; Art.Nr. 125546 AC; P.I.N. 0063B001289; firmware F2.1; marcado PCB 35532; código 03678976. Fusible F1: 2 AT. Transformador/subcomponente marcado 019.040.026. Relés: OMRON G5Q-1-EU; G5NB-1A-E (bobina 24 VDC; contacto 5 A / 250 VAC); G2RL-1-E (24 VDC); G5LE-1-E (12 VDC).
Aplicaciones pendientes de comprobar
Fagor FC 24/24 N — compatibilidad anotada; pendiente de confirmar por variante.
Antes de comprar
  • Por confirmar: Remeha Avanta Plus y Avanta Plus Combi — 1 origen: (Remeha BIC 328)
  • Por confirmar: Paradigma ModuStar S, ModuStar C y ModuVario Aqua — 1 origen: (Bic 328)
  • Por confirmar: Tata Lady 24/28 C, Lady 30/34 C y Lady 24 S: y (BIC 328)
  • Por confirmar: De Dietrich MCR 24/28 MI — 1 origen: (Installabile su De Dietrich MCR 24/28 MI). da la serie MCR/MCX 24/22/35, sin nombrar el 24/28 MI
  • No confundir: S100289 — Placa que según Wolf la Remeha BIC 328 sustituye en la Avanta Plus — Wolf dice que la BIC 328 sustituye esta placa en la Avanta Plus. Pero llama S100289 a la placa Tata 9CRE00270, que vende como BIC 328: compara el código de tu placa antes de descartarla.
  • No confundir: S100068 / 7602252 / S103127 — Placas que la BIC 328 sustituye en la De Dietrich MCR — Son códigos de la placa anterior, no de esta BIC-328.
  • no coinciden en el número de la BIC 328: 116422, 125546 AC y 75546 AC, 7225198 y 7631145 ( cada uno). La etiqueta de nuestra unidad lleva 125546 AC. Compara el Art.Nr. de tu placa.
  • Identificación BIC-328: aparecen los números 116422, 125546 AC, 75546 AC, 7225198 y 7631145, y atribuciones de fabricante S.I.T. y E.L.T. que no deben equipararse sin comprobar la unidad. Esta etiqueta lleva 125546 AC y firmware F2.1. S100289 aparece también asociado a Tata 9CRE00270; la equivalencia con esta BIC-328 está pendiente. Compara Art.Nr., revisión y programa.
  • Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Fagor FC 24/24 N.
Preguntas frecuentes

Dudas frecuentes sobre la placa electrónica

¿Dónde está el código de esta placa y qué más debo comparar?
El modelo BIC-328 y el código de circuito 35532 van marcados en la placa. La etiqueta de nuestra unidad lleva además el Art.Nr. 125546 AC, el P.I.N. 0063B001289, el firmware F2.1 y 03678976 bajo el código de barras. Compara también el fusible F1 (2 AT) y los relés OMRON.
¿Sirve para mi Fagor FC 24/24 N?
La compatibilidad de esta variante está pendiente de confirmar. La Fagor FC 24/24 N figura como aplicación registrada, pendiente de confirmar por variante. Compara el Art.Nr. 125546 AC, firmware F2.1, circuito 35532, conectores y configuración. No se deduce equivalencia con una BIC-328 Art.Nr. 116422 ni sustitución entre Fagor y Remeha por compartir el modelo.
¿Qué otras calderas llevan una BIC-328?
La compatibilidad de esta variante está pendiente de confirmar. Se registran Tata Lady 24 S, 24/28 C y 30/34 C; De Dietrich MCR 24/28 MI y las series MCR/MCX 24/22/35; Remeha Avanta Plus; y Paradigma ModuStar S, ModuStar C y ModuVario Aqua. Son aplicaciones pendientes de confirmar para esta unidad 125546 AC / F2.1. Compartir la designación BIC-328 no confirma programa ni sustitución.
¿Qué diferencia hay entre 125546 AC, 116422, 7225198 y 7631145?
La compatibilidad de esta variante está pendiente de confirmar. 125546 AC es el Art.Nr. de la etiqueta de esta unidad, con firmware F2.1. También constan 116422, 7225198 y 7631145 asociados al modelo BIC-328, sin equivalencia de programación o aplicación registrada. La transcripción 75546 AC difiere de 125546 AC y no se considera intercambiable sin comprobar la etiqueta. El Art.Nr. 116422 no aporta un firmware que permita equipararlo con F2.1.
¿Qué significan BIC-328, 35532 y 0063B001289?
BIC-328 es el modelo S.I.T. de la placa; «circuit board», «control unit» o «Feuerungsautomat» (automático de quemador). 35532 es el código del circuito impreso. 0063B001289 es el P.I.N. de la etiqueta: sin confirmación adicional lo explica.
¿Qué placas antiguas sustituye la BIC 328 en otras calderas?
La compatibilidad de esta variante está pendiente de confirmar. La relación entre S100289, Tata 9CRE00270 y BIC-328 no está registrada para esta unidad; compara Art.Nr. y programa. S100068, 7602252 y S103127 se registran como códigos de placas anteriores en aplicaciones De Dietrich MCR, sin afirmar que correspondan a esta 125546 AC/F2.1.
¿Quién debe montarla?
Un técnico cualificado: la placa trabaja a 230 V. Antes de montarla, compara fusible F1, relés y conectores con los de tu placa.
