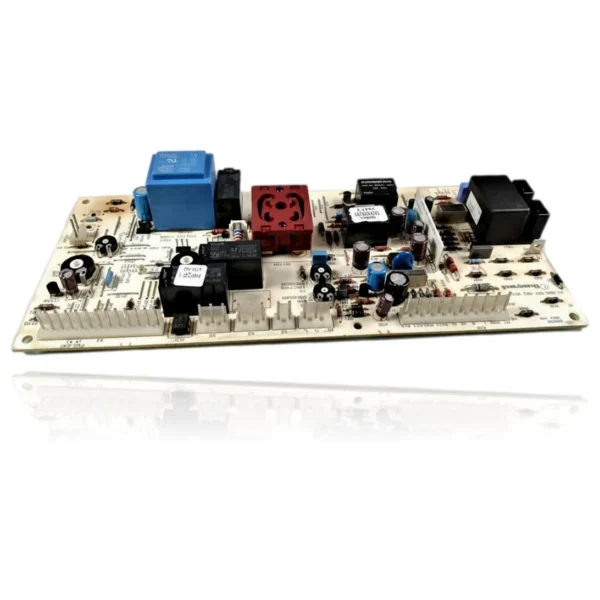

Placa Electrónica Ferroli Domina F 24 E Ref. I39807690
La Placa Electrónica Ferroli Domina F 24 E es el componente encargado de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando presenta fallos, la caldera puede no arrancar, bloquearse o funcionar de manera errática. Los usuarios pueden notar códigos de error como F36, F25, A02, F04 o A23. Esta placa es compatible con varios modelos, incluyendo Domina F24 E, Domina C24 E, Domicompat F24, Combi F24 y Optimax 25C, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se detecten problemas de funcionamiento en la caldera.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- I39807690
- Garantía
- 1 año
Calderas Ferroli compatibles con la referencia I39807690
Placa electrónica con referencia I39807690. Cinco compatibilidades contrastadas: DOMINA F24 E y DOMINA C24 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Ferroli DOMINA F24 E | DOMINA | Contrastada |
| Ferroli DOMINA C24 E | DOMINA | Contrastada |
| Ferroli DOMICOMPACT F24 | DOMICOMPACT | Contrastada |
| Ferroli COMBI F24 | COMBI | Contrastada |
| Ferroli OPTIMAX 25C | OPTIMAX | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. I39807690 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo I39807690; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica I39807690
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera está completamente muerta: ni un piloto, ni display, nada de nada
Causa: La placa no reparte tensión al resto de componentes porque ha fallado su etapa de alimentación
Mira que llegan 220V a la entrada general y descarta el fusible de la propia placa antes de comprar otra
- 02
El mando a distancia o el panel de control no responde a ninguna pulsación
Causa: La placa no está gestionando las señales del panel aunque tenga corriente
Desconecta y vuelve a encajar el conector del panel de mandos en la placa, a veces el fallo es un contacto flojo, no la placa
- 03
La caldera hace intentos de encendido, se para y vuelve a intentarlo una y otra vez
Causa: La placa no completa el ciclo de arranque porque no recibe o no interpreta bien una señal de seguridad
Revisa que sondas y presostato están bien conectados a la placa antes de darla por averiada
- 04
Ha dejado de calentar de un día para otro sin ningún aviso previo
Causa: Un componente de la placa ha fallado de golpe y corta la secuencia de encendido
Anota si hay algún led parpadeando en el momento del fallo, ayuda a acotar si es la placa u otro elemento
Códigos de error Ferroli que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F36 | Main PCB trouble | La caldera indica avería directa de la placa principal (CVBC). Verificar presencia de humedad/daños en la placa, salidas de control ausentes y alimentación correcta; si persiste, sustituir la PCB. |
| F25 | Fallo de software | Fallo de software en la placa; tras cortar y restablecer alimentación, si el error persiste, la solución documentada es revisar/reprogramar o cambiar la CVBC. Comprobar reinicios anómalos y tensiones de entrada antes de sustituir. |
| A02 | Señal de llama presente con quemador apagado | La PCB puede interpretar señal de ionización errónea (entrada analógica ‘pegada’ o fallo de etapa de encendido). Verificar electrodo/cableado y lectura de ionización; si están correctos y sigue el A02, la causa es la placa. |
| F04 | Wrong card parameter setting | Parámetros de la tarjeta mal configurados (p. ej., placa nueva sin parametrizar). Verificar/cargar los parámetros del fabricante; si no se pueden grabar o se corrompen, sustituir la placa. |
| A23 | Card parameter error | Error de parámetros internos de la PCB. Comprobar/ajustar parametrización según manual de servicio; si el error reaparece, la placa es la causante. |
| A24 | Card parameter error | Otro error de parámetros de la tarjeta. Verificar y reprogramar parámetros; si no se corrige o no admite grabación, sustituir la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Ferroli I39807690
- Referencia de catálogo
- I39807690
- Marca
- Ferroli
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- Te avisamos cuando vuelva
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Ferroli DOMINA F24 E (PDF) Documento © Ferroli, facilitado como referencia técnica.
