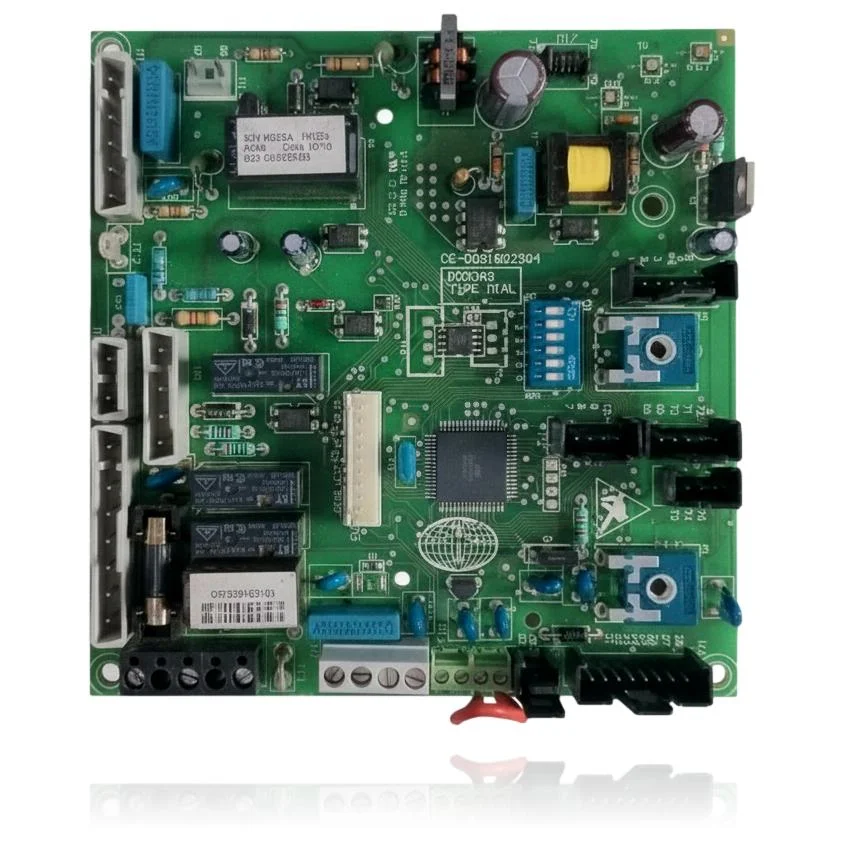

Placa Electrónica Hermann Renova Micra Condens 26 Ref. H052005326
La placa electrónica Hermann Renova Micra Condens 26 es crucial en la gestión de encendido, modulación del quemador, bomba y sistemas de seguridad de la caldera. Cuando presenta fallos, es posible que la caldera no arranque, se bloquee o funcione de manera errática, pudiendo mostrar errores como F.61, F.62, F.63, F.64 o F.65. Esta pieza es compatible con los modelos Micra Condens 26, Micra Condensing 26, Micra Condensing 26 SB, Micra 2 y Renova Habitat, entre otras. Se recomienda sustituirla en caso de fallos recurrentes o comportamiento anómalo en la caldera.
IVA incluido
Consultar por WhatsAppCalderas Hermann compatibles con la referencia H052005326
Placa electrónica con referencia H052005326. Nueve compatibilidades contrastadas: Micra Condens 26 y Micra Condensing 26.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Hermann Micra Condens 26 | Micra Condens | Contrastada |
| Hermann Micra Condensing 26 | Micra Condens | Contrastada |
| Hermann Micra Condensing 26 SB | Micra Condens | Contrastada |
| Hermann Micra 2 24E V2 (Micra 2.24E) | Micra 2 | Contrastada |
| Hermann Micra 2 24SE V2 | Micra 2 | Contrastada |
| Hermann Micra 2 | Micra 2 | Contrastada |
| Hermann Renova Habitat 23E (Habitplus 23E V2) | Renova Habitat | Contrastada |
| Hermann Renova Habitat Plus 23SE (Habitplus 23SE V2) | Renova Habitat | Contrastada |
| Hermann Renova Micra | Renova Micra | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. H052005326 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo H052005326; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica H052005326
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
El display muestra un error de comunicación con el mando o parpadea sin sentido
Causa: La placa gestiona la comunicación; un fallo interno la deja inestable
Con la caldera apagada, desconecta y reconecta el mando y asegúrate de que el cableado del bus está bien fijado
- 02
No hay ningún tipo de respuesta: ni testigos, ni ruido de arranque, nada
Causa: Sin la placa dando la orden inicial, ningún componente de la caldera se activa
Verifica el fusible de la placa y que la caldera recibe 230V de red antes de cambiarla
- 03
Los parámetros de fábrica han cambiado o se han perdido solos
Causa: La placa guarda la configuración en su memoria; un fallo puede provocar que se resetee o se corrompa
Anota qué parámetros han cambiado y si coincidió con un corte de luz, eso ayuda a determinar si es la placa o un simple reseteo
- 04
La caldera enciende, hace el intento de llama y se corta a los pocos segundos sin más explicación
Causa: La placa corta el ciclo si no recibe la confirmación esperada de otro componente dentro del tiempo previsto
Fíjate en qué paso exacto se corta (ventilación, encendido, llama) para saber si el problema está en la placa o en el componente que espera respuesta
Códigos de error Hermann que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.61 | Error: control de la valvulería del gas | La PCB gobierna las bobinas de la válvula; si el driver/salida en la placa falla, se detecta un error de control. Verificar tensión y continuidad hacia la válvula y, si es correcto, sustituir la PCB. |
| F.62 | Error: controlador de desconexión de la válvula de gas | El circuito de mando de la válvula está en la PCB; un fallo en esa etapa puede dejar la válvula alimentada o cortar tarde. Verificar cierre eléctrico tras demanda y, si cableado/válvula están OK, sustituir la PCB. |
| F.63 | Error: EEPROM | La memoria EEPROM va integrada en la PCB; corrupción del dato o fallo del IC de memoria dispara este código. Verificar con reinicio de parámetros (d.96) y, si reaparece, sustituir la PCB. |
| F.64 | Error: electrónica / sonda / transformador de analógico a digital | El conversor A/D y sus entradas (NTC) residen en la PCB; si esa electrónica falla, se registra F.64. Verificar NTC/cableado; si están correctos, la causa es la PCB. |
| F.65 | Error: temperatura de la electrónica demasiado alta | El sensor térmico de la PCB detecta sobretemperatura o el circuito se avería. Verificar causas externas (calor/ventilación) y, si persiste sin motivo, sustituir la PCB. |
| F.67 | Valor devuelto por ASIC incorrecto (señal de llama) | El ASIC de la PCB interpreta la ionización; si el ASIC/canal de llama falla, aparece F.67. Verificar presencia de llama y masa; si son correctas, la PCB es la causante. |
| F.70 | Código de producto no válido (DSN) | El DSN/codificación residen en la PCB; si se cambian pantalla y PCB sin reajustar el DSN, salta F.70. Verificar y reprogramar DSN según manual; si no se corrige, recodificar o sustituir la PCB. |
| Connection | Sin comunicación entre la placa de circuitos impresos principal y la interfaz de usuario | La PCB gestiona la comunicación con la UI; un fallo del bus/driver en la placa provoca esta alarma. Verificar conectores X32/X35 y 24 V; si el cableado está bien, sustituir la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Hermann H052005326
- Referencia de catálogo
- H052005326
- Marca
- Hermann
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Dudas frecuentes sobre la placa electrónica H052005326
¿Vale también para una Master Cond 32?
¿Qué código lleva serigrafiado esta placa de la Micra Condens?
