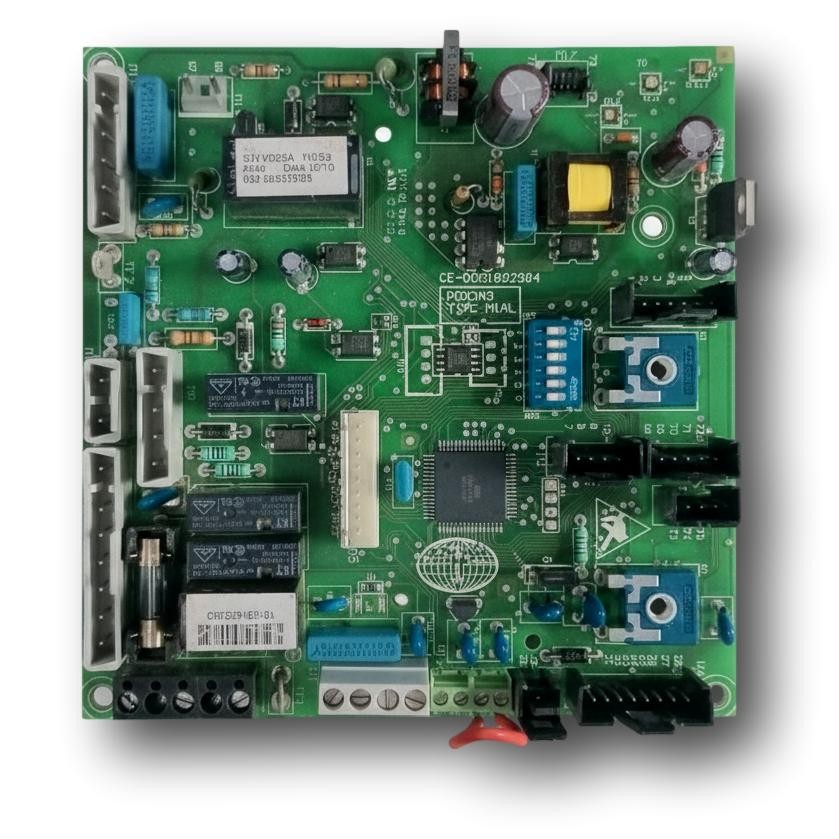

Placă electronică Saunier Duval Renova Micra Condens 26 Ref. H052005326
Placa electronica Hermann Renova Micra Condens 26 este crucială în gestionarea aprinderii, modulației arzătorului, pompei și sistemelor de siguranță ale centralei termice. Când prezintă defecte, este posibil ca centrala termică să nu pornească, să se blocheze sau să funcționeze în mod eratic, putând afișa erori precum F.61, F.62, F.63, F.64 sau F.65. Această piesă este compatibilă cu modelele Micra Condens 26, Micra Condensing 26, Micra Condensing 26 SB, Micra 2 și Renova Habitat, printre altele. Un tehnician trebuie să confirme prin diagnostic dacă este necesară înlocuirea acesteia în cazul defectelor recurente sau comportamentului anormal al centralei termice.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- H052005326
- Garanție
- 1 an
Centrale termice Hermann compatibile cu codul H052005326
Placa electronica cu codul H052005326. Noua compatibilitati confirmate: Micra Condens 26 si Micra Condensing 26.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Hermann Micra Condens 26 | Micra Condens | Contrastată |
| Hermann Micra Condensing 26 | Micra Condens | Contrastată |
| Hermann Micra Condensing 26 SB | Micra Condens | Contrastată |
| Hermann Micra 2 24E V2 (Micra 2.24E) | Micra 2 | Contrastată |
| Hermann Micra 2 24SE V2 | Micra 2 | Contrastată |
| Hermann Micra 2 | Micra 2 | Contrastată |
| Hermann Renova Habitat 23E (Habitplus 23E V2) | Renova Habitat | Contrastată |
| Hermann Renova Habitat Plus 23SE (Habitplus 23SE V2) | Renova Habitat | Contrastată |
| Hermann Renova Micra | Renova Micra | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul H052005326 este piesa pentru centrala ta termică?
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog H052005326. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică H052005326
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Afisajul arată o eroare de comunicare cu telecomanda sau clipește fără sens.
Cauza: Placa gestionează comunicarea; o defecțiune internă o lasă instabilă.
Cu centrală termică oprită, deconectează și reconectează comanda și asigură-te că cablajul bus-ului este bine fixat.
- 02
Nu există niciun fel de răspuns: nici martori, nici zgomot de pornire, nimic.
Cauza: Fără placa care să dea comanda inițială, niciun component al centralei termice nu se activează.
Verifică siguranța plăcii și că centrala termică primește 230V de rețea înainte de a o schimba.
- 03
Parametrii de fabrica s-au schimbat sau s-au pierdut de la sine.
Cauza: Placa păstrează configurația în memoria sa; o defecțiune poate provoca resetarea sau coruperea acesteia.
Notează ce parametrii s-au schimbat și dacă a coincis cu o întrerupere de curent, acest lucru ajută la determinarea dacă este vorba despre placa electronică sau un simplu reset.
- 04
Centrala termică se aprinde, face încercarea de flacără și se oprește după câteva secunde fără nicio explicație.
Cauza: Placa întrerupe ciclul dacă nu primește confirmarea așteptată de la un alt component în termenul prevăzut.
Fii atent la ce pas exact se oprește (ventilație, aprindere, flacără) pentru a ști dacă problema este la placa sau la componenta care așteaptă un răspuns.
Coduri de eroare Hermann care necesită diagnosticare
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| F.61 | Eroare: controlul vanelor de gaz | PCB-ul comandă bobinele vanei; dacă driverul/ieșirea de pe placă se defectează, se detectează o eroare de control. Verificați tensiunea și continuitatea către vană și, dacă sunt corecte, înlocuiți PCB-ul. |
| F.62 | Eroare: controler de deconectare a vanei de gaz | Circuitul de comandă al vanei se află pe placa electronică; o defecțiune în această etapă poate lăsa vana alimentată sau poate întrerupe prea târziu. Verificați închiderea electrică după cerere și, dacă cablajul/vana sunt OK, înlocuiți placa electronică. |
| F.63 | Eroare: EEPROM | Memoria EEPROM este integrată în PCB; coruperea datelor sau defecțiunea circuitului integrat de memorie declanșează acest cod. Verificați printr-o resetare a parametrilor (d.96) și, dacă reapare, înlocuiți PCB-ul. |
| F.64 | Eroare: electronică / sondă / convertor analogic-digital | Convertorul A/D și intrările sale (NTC) se află pe PCB; dacă această electronică se defectează, se înregistrează F.64. Verificați NTC/cablajul; dacă sunt corecte, cauza este PCB-ul. |
| F.65 | Eroare: temperatura electronicii prea ridicată | Senzorul termic al PCB detectează supratemperatură sau circuitul se defectează. Verificați cauzele externe (căldură/ventilație) și, dacă persistă fără motiv, înlocuiți PCB-ul. |
| F.67 | Valoare returnată de ASIC incorectă (semnal de flacără) | ASIC-ul de pe PCB interpretează ionizarea; dacă ASIC-ul/canalul de flacără se defectează, apare F.67. Verificați prezența flăcării și masa; dacă sunt corecte, PCB-ul este cauza. |
| F.70 | Cod de produs nevalid (DSN) | DSN-ul/codificarea se află pe PCB; dacă se schimbă displayul și PCB-ul fără reajustarea DSN, apare F.70. Verificați și reprogramați DSN conform manualului; dacă nu se corectează, recodificați sau înlocuiți PCB-ul. |
| Connection | Fără comunicare între placa de circuite imprimate principală și interfața utilizatorului | PCB-ul gestionează comunicarea cu interfața de utilizator; o defecțiune a busului/driverului de pe placă provoacă această alarmă. Verificați conectorii X32/X35 și cei 24 V; dacă cablajul este în regulă, înlocuiți PCB-ul. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica H052005326
- Referință de catalog
- H052005326
- SKU intern Uniclima
- PEHMC26
- Marcă
- Hermann
- Tip piesă
- Plăci electronice
- Unități în stoc
- 2 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Întrebări frecvente: placa electronica H052005326
Este este compatibil și cu o Master Cond 32?
Ce cod are serigrafiat această placă a Micra Condens?
