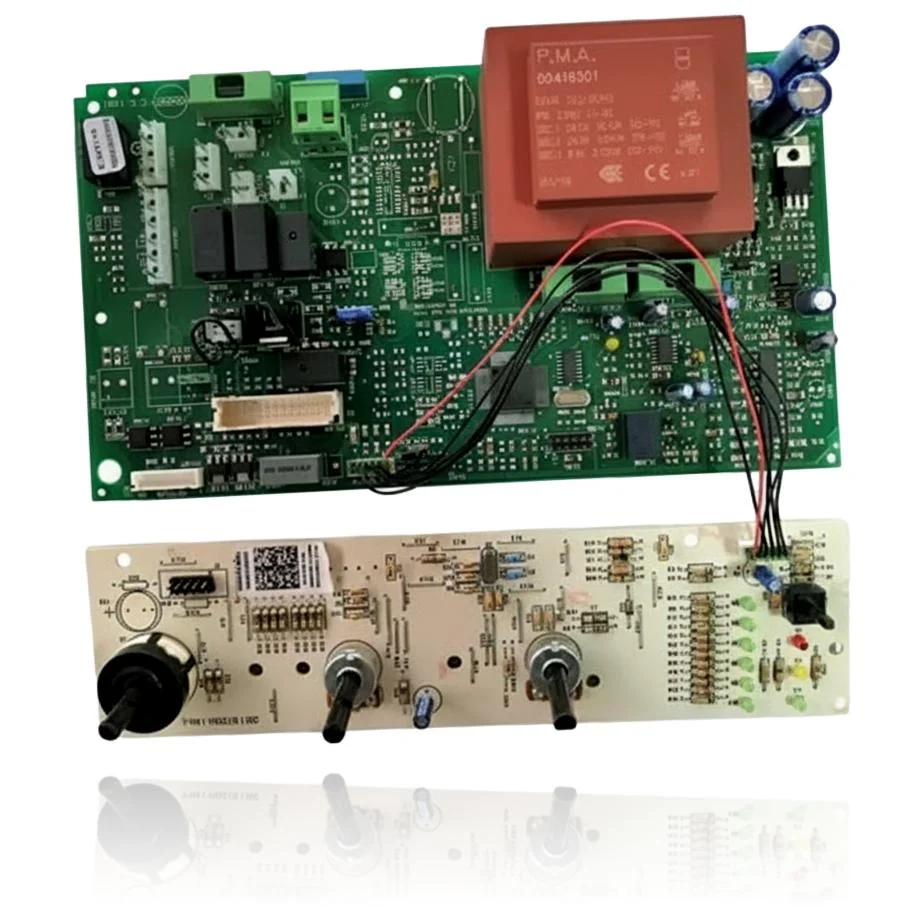

Placă electronică Chaffoteaux Centora 3 24 CF Ref. 61308277
Dacă centrala termică Chaffoteaux Centora 3 24 CF nu pornește, se blochează sau acționează într-un mod eratic, un diagnostic tehnic trebuie să confirme dacă ai nevoie de Placa Electronică Chaffoteaux Centora 3 24 CF. Această placă de control se ocupă cu gestionarea aprinderii, modulării arzătorului, pompei și siguranțelor centralei termice. Când apare o defecțiune, poate apărea codul de eroare 30, care indică o lipsă de comunicare cu placa principală. Această piesă este compatibilă cu mai multe modele din gamele Centora, Calydra Delta, Hyxia II și Nexia, printre altele. Un tehnician trebuie să confirme prin diagnostic dacă este necesară înlocuirea acesteia atunci când se detectează simptomele menționate sau erori în funcționare.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- 61308277
- Garanție
- 1 an
compatibile cu codul 61308277
Placa electronica cu cod 61308277. 21 compatibilitati contrastate: Centora 1.14 CF si Centora 1.24 CF.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Chaffoteaux Centora 1.14 CF | Centora | Contrastată |
| Chaffoteaux Centora 1.24 CF | Centora | Contrastată |
| Chaffoteaux Centora 1.24 FF | Centora | Contrastată |
| Chaffoteaux Centora 2.24 CF | Centora | Contrastată |
| Chaffoteaux Centora 2.24 FF | Centora | Contrastată |
| Chaffoteaux Centora 2.24 VMC | Centora | Contrastată |
| Chaffoteaux Centora 2.28 CF | Centora | Contrastată |
| Chaffoteaux Centora 2.28 FF | Centora | Contrastată |
| Chaffoteaux Centora 3.14 CF | Centora | Contrastată |
| Chaffoteaux Centora 3.24 CF | Centora | Contrastată |
| Chaffoteaux Centora 3.24 FF | Centora | Contrastată |
| Chaffoteaux Calydra Delta 24 CF | Calydra Delta | Contrastată |
| Chaffoteaux Calydra Delta 24 FF | Calydra Delta | Contrastată |
| Chaffoteaux Calydra Delta 28 CF | Calydra Delta | Contrastată |
| Chaffoteaux Calydra Delta 28 FF | Calydra Delta | Contrastată |
| Chaffoteaux Hyxia II 24 CF | Hyxia II | Contrastată |
| Chaffoteaux Hyxia II 24 FF | Hyxia II | Contrastată |
| Chaffoteaux Hyxia II 28 FF | Hyxia II | Contrastată |
| Chaffoteaux Nexia 18 CF | Nexia | Contrastată |
| Chaffoteaux Nexia 24 CF | Nexia | Contrastată |
| Chaffoteaux Nexia 24 FF | Nexia | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 61308277 este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 61308277. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică 61308277
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termica nu se aprinde: nu există lumină și sunet.
Cauza: Placa nu primește curent sau nu distribuie curentul către restul circuitului.
Verifică siguranța plăcii și tensiunea de intrare înainte de a considera că placa este defectă.
- 02
Apare un cod de eroare diferit la câteva zile, fără modificări în instalație.
Cauza: Aceasta indică o defecțiune internă intermitentă în placa electronică, nu o avarie reală în alt component.
Notează codurile care apar: dacă același cod nu se repetă, suspiciunea este placa.
- 03
Termostatul cere căldură, dar centrala termică nu răspunde, ca și cum ar fi oprită.
Cauza: Placa nu procesează comanda de cerere a termostatului sau a controlerului de mediu.
Verifică dacă cablul de cerere este bine conectat la bornele plăcii și fără oxidare la conector.
- 04
Extractorul sau pompa zumzăie continuu, deși centrala termică nu o solicită.
Cauza: Releul de pe placă s-a blocat și nu întrerupe curentul.
Deconecte acel component de placa și măsurați dacă continuă să iasă tensiune pe acea ieșire; dacă da, releul nu funcționează.
Coduri de eroare Chaffoteaux care necesită diagnostic
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| 30 | Defect de comunicare cu placa principală. | Se generează atunci când placa principală nu răspunde prin bus la placa de comandă; verifică 230 V/24 V pe PCB, siguranța de 1,25 A și continuitatea/conectorii mănunchiului între panou și placă; dacă totul este corect, PCB-ul este defect. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Chaffoteaux 61308277
- Referință de catalog
- 61308277
- SKU intern Uniclima
- PLCCEN3-24
- Marcă
- Chaffoteaux
- Tip piesă
- Plăci electronice
- Unități în stoc
- 5 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Datele piesei și documentația disponibilă
Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.
- tensiune
- 230V
- frecvență
- 50/60Hz
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Chaffoteaux Centora 2.24 CF (PDF) Document © Chaffoteaux, furnizat ca referință tehnică.
Întrebări frecvente: placa electronica 61308277
Această placă electronică este compatibilă cu Calydra Delta 24 FF?
