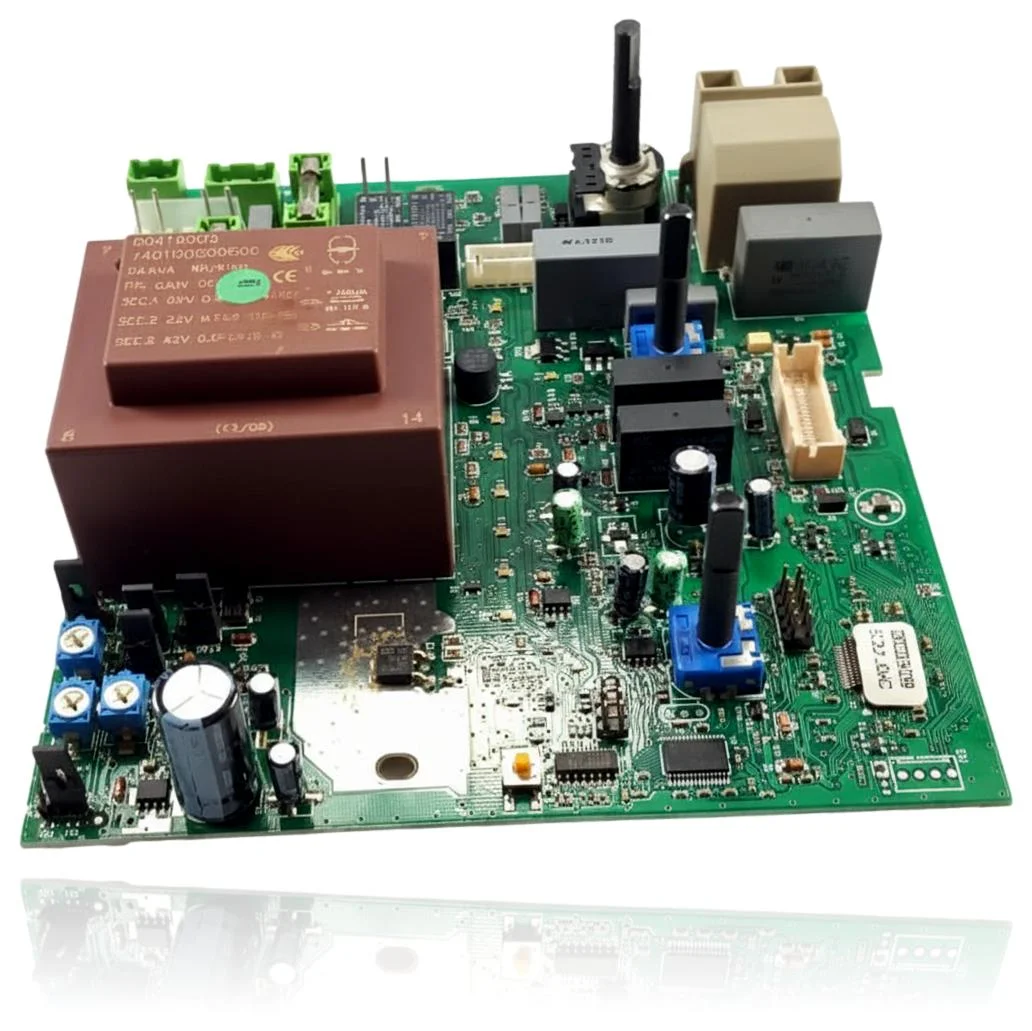

Placă electronică control Chaffoteaux Elexia Comfort 24 CF Ref. 60000571
Placa electronica de control Chaffoteaux Elexia Comfort 24 CF regleaza aprinderea, modularea arzatorului, pompa si sigurantele centralei termice. Atunci cand apare o defectiune, centrala termica poate sa nu porneasca, sa se blocheze sau sa se comporte in mod eratic. Daca experimentezi erori precum 3 03, 3 05, 3 06, 3 07 sau 3 09, este probabil sa fie necesara inlocuirea acestei piese. Se monteaza pe centralele termice din gama Elexia Comfort, precum si pe modele din gamel Calydra Comfort si Maya, printre altele. Se recomanda inlocuirea sa atunci cand prezinta defectiuni care afecteaza functionarea centralei termice.
TVA inclus
Întreabă pe WhatsAppcompatibile cu codul 60000571
Placa electronica cu cod 60000571. 11 compatibilitati contrastate: 24 CF si 24 FF.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Chaffoteaux 24 CF | ELEXIA COMFORT | Contrastată |
| Chaffoteaux 24 FF | ELEXIA COMFORT | Contrastată |
| Chaffoteaux 24 CF | CALYDRA COMFORT | Contrastată |
| Chaffoteaux 24 FF | CALYDRA COMFORT | Contrastată |
| Chaffoteaux 28 CF | CALYDRA COMFORT | Contrastată |
| Chaffoteaux 28 FF | CALYDRA COMFORT | Contrastată |
| Chaffoteaux 24 CF | MAYA | Contrastată |
| Chaffoteaux 24 FF | MAYA | Contrastată |
| Chaffoteaux 28 FF | MAYA | Contrastată |
| Chaffoteaux 24 CF | MC2 | Contrastată |
| Chaffoteaux 24 FF | MC2 | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 60000571 este piesa centralei tale termice
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 60000571. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome și erori pe care le rezolvă placa electronică 60000571
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termică nu se aprinde, nu sunt indicatori și nici afisaj electronic: este complet moartă.
Cauza: Placa alimenta și coordonează restul componentelor; fără ea operativă nu există răspuns de niciun fel.
Verifică siguranța plăcii și alimentarea electrică a centralei termice înainte de a o înlocui.
- 02
Afisajul arată un cod de eroare care nu dispare nici măcar după resetare.
Cauza: Circuitul de siguranță al plăcii blochează aprinderea atunci când detectează o anomalie.
Notează codul exact și consultă manualul: unele coduri indică senzor sau presostat, nu placa.
- 03
Telecomanda sau panoul nu răspund la nicio apăsare, deși centrala termică are curent.
Cauza: Dacă microcontrolerul nu pornește, tastatura sau telecomanda nu mai au efect, chiar dacă sunt în stare bună.
Verifică conexiunea între panoul de comandă și placa înainte de a considera placa defectă.
- 04
Centrala termică se aprinde și se stinge singură după câteva secunde, din nou și din nou.
Cauza: Un defect în placa poate întrerupe ciclul de aprindere la mijlocul procesului.
Excluziți mai întâi o defecțiune a presostatului sau a senzorului de temperatură, mai frecvente decât o defecțiune a plăcii în acest simptom.
- 05
Se simte miros de ars sau se văd zone întunecate pe placa atunci când deschideți centrala termică.
Cauza: Transformatorul sau componentele de putere ale plăcii pot să se ardă după ani de utilizare.
Înainte de a cumpăra, verifică dacă transformatorul sau zona marcată CE prezintă pete întunecate sau umflături.
Coduri de eroare Chaffoteaux pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| 3 03 | Eroare placa principală. | Defecțiune internă a plăcii electronice principale (microcontroler/alimentare/trasee). Verificați tensiunile 230/low‑voltage pe placă, deconectați perifericele pentru a exclude scurtcircuitele și, dacă persistă, înlocuiți PCB-ul ref. 60000571. |
| 3 05 | Eroare placa principală. | Anomalie detectată de electronica plăcii principale. Verificați alimentarea de 5/12 V, conectorii și continuitatea; dacă eroarea reapare fără sarcini externe, placa este defectă. |
| 3 06 | Eroare placa principală. | Defect de PCB (de exemplu, reglare/etapă logică defectă). Confirmați că nu există scurtcircuite în senzori/actuatori și măsurați tensiuni stabile pe placă; dacă persistă, înlocuiți 60000571. |
| 3 07 | Eroare placa principală. | Fallo intern recurrent al PCB. După verificarea cablajului și a perifericelor, dacă eroarea reapare la pornire sau după resetare, cauza este placa principală. |
| 3 09 | Eroare releu gaz (pe placă). | Releul vanei de gaz incorporat în placa electronică nu comută/închide corect. Verificați comanda de aprindere și tensiunea la vana în timpul cererii; dacă nu există ieșire în ciuda comenzii, înlocuiți placa 60000571. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Chaffoteaux 60000571
- Referință de catalog
- 60000571
- Marcă
- Chaffoteaux
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu aparește aici.
- Marcaj CE (transformator)
- CE
- Numerotarea pinilor (transformator)
- 1-4
Întrebări frecvente: placa electronica 60000571
Această placă electronică este compatibilă cu o Chaffoteaux Calydra Comfort 24 FF?
Este afisaj electronic este compatibil cu centrala termica Chaffoteaux Elexia Comfort 24 CF?
Câte modele sunt compatibile cu Placa Electronică de Control Chaffoteaux Elexia Comfort 24 CF Cod 60000571?
Ce coduri de eroare sunt documentate pentru această placă?
Care este codul acestei plăci electronice?
