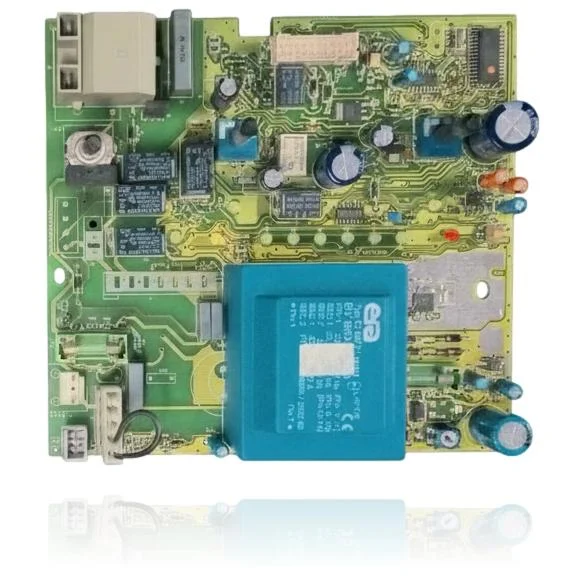

Placă electronică Chaffoteaux MC 2 24 FF Ref. 60000571
Placa electronică Chaffoteaux MC 2 24 FF, cu codul 60000571, este componenta responsabilă de controlul aprinderii, modularea arzătorului, pompei și siguranțelor centralei termice. Când prezintă defecte, centrala termică poate să nu pornească, să se blocheze sau să funcționeze în mod eratic, afișând erori precum 3 03, 3 05, 3 06, 3 07 sau 3 09. Această placă este compatibilă cu centralele termice din gamă ELEXIA COMFORT, CALYDRA COMFORT, MAYA și MC2, printre altele. Un tehnician trebuie să confirme prin diagnostic dacă este necesară înlocuirea acesteia la detectarea acestor simptome pentru a restabili funcționarea adecvată a centralei termice.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- 60000571
- Garanție
- 1 an
compatibile cu codul 60000571
Placa electronica cu cod 60000571. 11 compatibilitati contrastate: 24 CF si 24 FF.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Chaffoteaux 24 CF | ELEXIA COMFORT | Contrastată |
| Chaffoteaux 24 FF | ELEXIA COMFORT | Contrastată |
| Chaffoteaux 24 CF | CALYDRA COMFORT | Contrastată |
| Chaffoteaux 24 FF | CALYDRA COMFORT | Contrastată |
| Chaffoteaux 28 CF | CALYDRA COMFORT | Contrastată |
| Chaffoteaux 28 FF | CALYDRA COMFORT | Contrastată |
| Chaffoteaux 24 CF | MAYA | Contrastată |
| Chaffoteaux 24 FF | MAYA | Contrastată |
| Chaffoteaux 28 FF | MAYA | Contrastată |
| Chaffoteaux 24 CF | MC2 | Contrastată |
| Chaffoteaux 24 FF | MC2 | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 60000571 este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 60000571. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică 60000571
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termică nu se aprinde, nu sunt lumini și nici afisaj, pare că nu primește curent.
Cauza: Dacă etapa de intrare a plăcii eșuează, alimentarea către electronică nu se distribuie, iar nimic nu funcționează.
Verifică siguranța plăcii și măsoară tensiunea la conectorul său de intrare înainte de a o considera defectă.
- 02
Apare un cod de eroare diferit de fiecare dată, sau același se șterge singur fără un model clar.
Cauza: O defect intern în placa poate oferi citiri eronate ale unui senzor, chiar dacă senzorul este în regulă.
Măsurați cu un multimetru senzorul care indică codul înainte de a schimba placa.
- 03
Fusibilul se arde din nou imediat ce se pune unul nou.
Cauza: Un siguranță care sare repetat de obicei indică un scurtcircuit în placa electronică sau într-un component care alimentează.
Înainte de a monta un alt siguranță, deconectează pompa, vana și ventilatorul unul câte unul pentru a verifica dacă scurtcircuitul este în afara plăcii.
- 04
Centrala termică se aprinde, funcționează o perioadă și se oprește singură, repetând ciclul.
Cauza: Un releu de ieșire care se deschide prematur întrerupe alimentarea unui component în timpul funcționării sale.
Verifică ce componentă încetează să primească curent cu puțin înainte de a se opri pentru a identifica ce ieșire a plăcii este defectă.
Coduri de eroare Chaffoteaux care necesită diagnostic
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| 3 03 | Eroare placa principală. | Defecțiune internă a plăcii electronice principale (microcontroler/alimentare/trasee). Verificați tensiunile 230/low‑voltage pe placă, deconectați perifericele pentru a exclude scurtcircuitele și, dacă persistă, înlocuiți PCB-ul ref. 60000571. |
| 3 05 | Eroare placa principală. | Anomalie detectată de electronica plăcii principale. Verificați alimentarea de 5/12 V, conectorii și continuitatea; dacă eroarea reapare fără sarcini externe, placa este defectă. |
| 3 06 | Eroare placa principală. | Defect de PCB (de exemplu, reglare/etapă logică defectă). Confirmați că nu există scurtcircuite în senzori/actuatori și măsurați tensiuni stabile pe placă; dacă persistă, înlocuiți 60000571. |
| 3 07 | Eroare placa principală. | Fallo intern recurrent al PCB. După verificarea cablajului și a perifericelor, dacă eroarea reapare la pornire sau după resetare, cauza este placa principală. |
| 3 09 | Eroare releu gaz (pe placă). | Releul vanei de gaz incorporat în placa electronică nu comută/închide corect. Verificați comanda de aprindere și tensiunea la vana în timpul cererii; dacă nu există ieșire în ciuda comenzii, înlocuiți placa 60000571. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Chaffoteaux 60000571
- Referință de catalog
- 60000571
- SKU intern Uniclima
- PEMC224FF
- Marcă
- Chaffoteaux
- Tip piesă
- Plăci electronice
- Unități în stoc
- 0 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Datele piesei și documentația disponibilă
Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.
- Marca transformatorului
- era
- Marcaj de conformitate
- CE
Întrebări frecvente: placa electronica 60000571
Această placă este compatibilă cu Chaffoteaux Maya 28?
Ce funcție îndeplinește această placă în Calydra Comfort 24?
