Placa Electrónica Control Chaffoteaux Elexia Comfort 24 CF Ref. 60000571

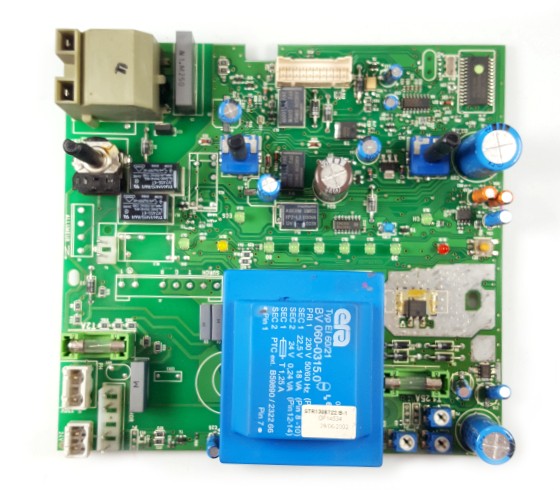

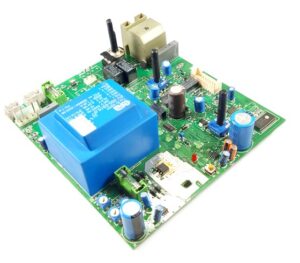

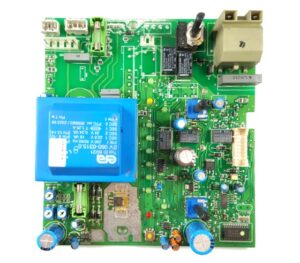

Placa electrónica de calderas Chaffoteaux Calydra Comfort, Elexia Comfort, Maya, MC2 y Primaxia. En la etiqueta se identifica un transformador con marcado CE y una numeración de pines «1-4»; lleva también una pegatina circular verde con un icono no identificado. No consta el fabricante de la placa ni un código de referencia confirmado.
Recambios relacionados con Chaffoteaux CALYDRA COMFORT
Calderas Chaffoteaux compatibles con la referencia 60000571
Placa electrónica con referencia 60000571. 11 compatibilidades confirmadas con dos fuentes independientes: 24 CF y 24 FF. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux 24 CF | ELEXIA COMFORT | Confirmada · 2 fuentes |
| Chaffoteaux 24 FF | ELEXIA COMFORT | Confirmada · 2 fuentes |
| Chaffoteaux 24 CF | CALYDRA COMFORT | Confirmada · 2 fuentes |
| Chaffoteaux 24 FF | CALYDRA COMFORT | Confirmada · 2 fuentes |
| Chaffoteaux 28 CF | CALYDRA COMFORT | Confirmada · 2 fuentes |
| Chaffoteaux 28 FF | CALYDRA COMFORT | Confirmada · 2 fuentes |
| Chaffoteaux 24 CF | MAYA | Confirmada · 2 fuentes |
| Chaffoteaux 24 FF | MAYA | Confirmada · 2 fuentes |
| Chaffoteaux 28 FF | MAYA | Confirmada · 2 fuentes |
| Chaffoteaux 24 CF | MC2 | Confirmada · 2 fuentes |
| Chaffoteaux 24 FF | MC2 | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 60000571 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de placa electrónica que tienes montada: debe indicar 60000571.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona placa electrónica 60000571
Placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
La caldera no enciende, no hay testigos ni display: está completamente muerta
Causa: La placa alimenta y coordina el resto de componentes; sin ella operativa no hay respuesta de ningún tipo
Comprueba el fusible de la placa y la alimentación eléctrica de la caldera antes de sustituirla
El display marca un código de error que no desaparece ni haciendo reset
Causa: El circuito de seguridad de la placa bloquea el encendido cuando detecta una anomalía
Anota el código exacto y consulta el manual: algunos códigos señalan a sonda o presostato, no a la placa
El mando o el panel no responden a ninguna pulsación, aunque la caldera tiene corriente
Causa: Si el microcontrolador no arranca, el teclado o el mando dejan de tener efecto aunque estén en buen estado
Revisa la conexión entre el panel de mandos y la placa antes de dar la placa por estropeada
La caldera enciende y se apaga sola a los pocos segundos, una y otra vez
Causa: Un fallo en la placa puede interrumpir el ciclo de encendido a mitad de proceso
Descarta antes un fallo de presostato o sonda de temperatura, más habituales que un fallo de placa en este síntoma
Se nota olor a quemado o se ven zonas oscuras en la placa al abrir la caldera
Causa: El transformador o los componentes de potencia de la placa pueden quemarse tras años de uso
Antes de comprar, mira si el transformador o la zona marcada CE presentan manchas oscuras o hinchazón
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Códigos de error relacionados con placa electrónica 60000571
Si tu caldera muestra alguno de estos códigos, esta pieza puede ser la causa:
| Código | Qué significa | Qué hacer |
|---|---|---|
| 3 03 | Error placa principal. | Fallo interno de la placa electrónica principal (microcontrolador/alimentación/pistas). Verificar tensiones 230/low‑voltage en la placa, desconectar periféricos para descartar cortos y, si persiste, sustituir la PCB ref. 60000571. |
| 3 05 | Error placa principal. | Anomalía detectada por la electrónica de la placa principal. Comprobar alimentación 5/12 V, conectores y continuidad; si el error reaparece sin cargas externas, la placa está averiada. |
| 3 06 | Error placa principal. | Defecto de la PCB (p. ej., regulación/etapa lógica dañada). Confirmar que no hay cortos en sensores/actuadores y medir tensiones estables en la placa; si persiste, sustituir la 60000571. |
| 3 07 | Error placa principal. | Fallo interno recurrente de la PCB. Tras verificar cableado y periféricos, si el error vuelve en arranque o tras reset, la causa es la placa principal. |
| 3 09 | Error relé gas (en placa). | El relé de la válvula de gas incorporado en la PCB no conmuta/cierra correctamente. Verificar mando de encendido y tensión a la válvula durante demanda; si no hay salida pese a orden, sustituir la placa 60000571. |
Un mismo código puede tener varias causas. Mándanos el código por WhatsApp con una foto de la serigrafía y te confirmamos si la pieza es esta.
Ficha del placa electrónica Chaffoteaux 60000571
- Referencia OEM
- 60000571
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Marcado CE (transformador)
- CE
etiqueta - Numeración de pines (transformador)
- 1-4
etiqueta
- No consta el fabricante de esta placa ni un código de referencia confirmado.
- En el transformador se ve una pegatina circular verde con un icono (posible logo de fabricante u homologación) que no se ha podido identificar.
- La compatibilidad se basa en el modelo de caldera; comprueba el tuyo en la lista antes de pedir la pieza.
