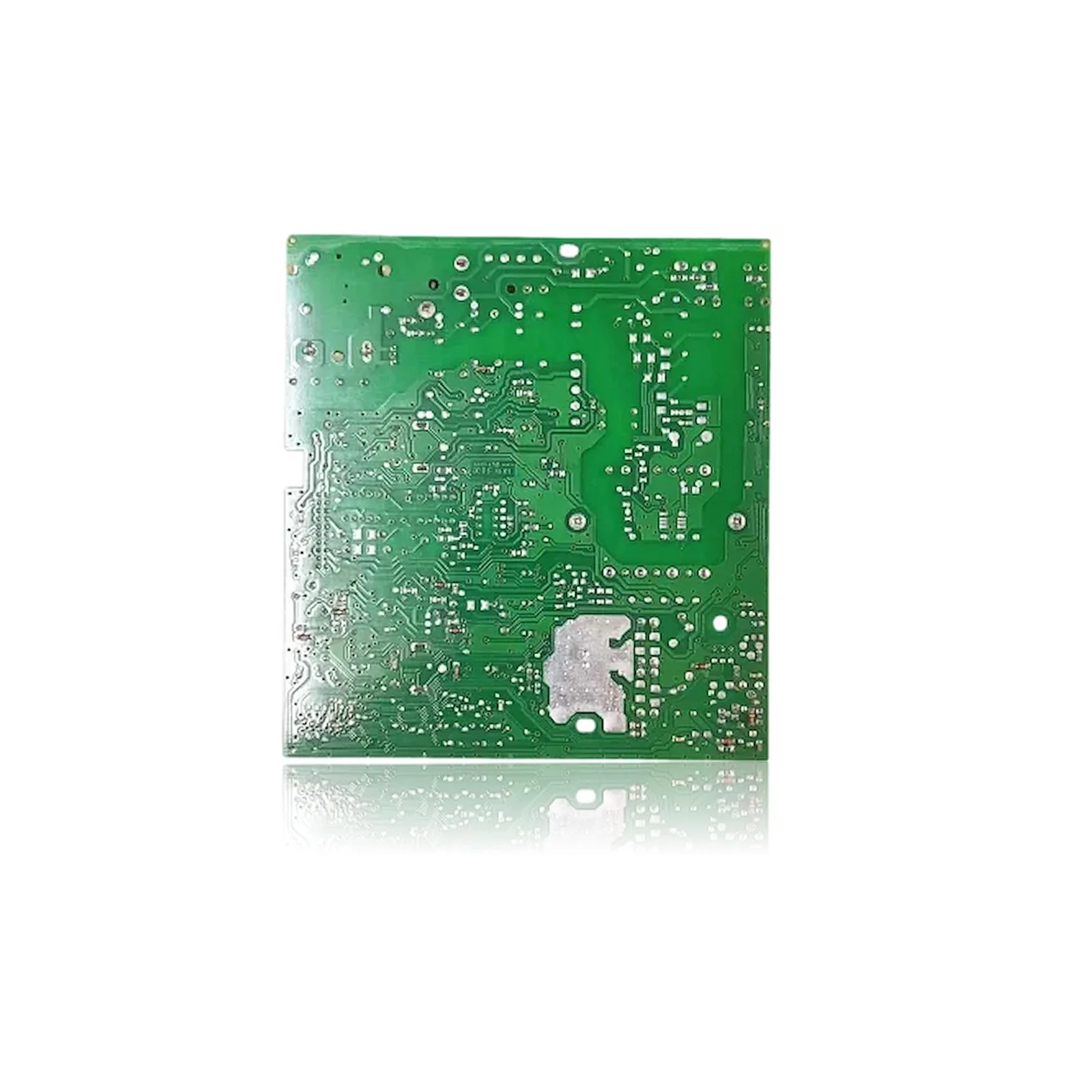

Placa Electrónica Chaffoteaux MC2 24 CF Ref. 60000571
Placa Electrónica Chaffoteaux MC2 24 CF Ref. 60000571, es el controlador de tu caldera. Su función principal es gestionar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando presenta fallos, notarás que la caldera no arranca, se bloquea o actúa de manera errática, pudiendo mostrar errores como 3 03, 3 05 o 3 09. Es compatible con calderas de las gamas ELEXIA COMFORT, CALYDRA COMFORT, MAYA y MC2, incluyendo modelos como el 24 CF y 24 FF, entre otros. Se debe sustituir cuando la caldera presenta estos síntomas o errores, para restablecer su funcionamiento.
IVA incluido
Consultar por WhatsAppCalderas Chaffoteaux compatibles con la referencia 60000571
Placa electrónica con referencia 60000571. 11 compatibilidades contrastadas: 24 CF y 24 FF.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux 24 CF | ELEXIA COMFORT | Contrastada |
| Chaffoteaux 24 FF | ELEXIA COMFORT | Contrastada |
| Chaffoteaux 24 CF | CALYDRA COMFORT | Contrastada |
| Chaffoteaux 24 FF | CALYDRA COMFORT | Contrastada |
| Chaffoteaux 28 CF | CALYDRA COMFORT | Contrastada |
| Chaffoteaux 28 FF | CALYDRA COMFORT | Contrastada |
| Chaffoteaux 24 CF | MAYA | Contrastada |
| Chaffoteaux 24 FF | MAYA | Contrastada |
| Chaffoteaux 28 FF | MAYA | Contrastada |
| Chaffoteaux 24 CF | MC2 | Contrastada |
| Chaffoteaux 24 FF | MC2 | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 60000571 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 60000571; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 60000571
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende ni responde a los mandos, como si estuviera muerta.
Causa: La placa de control no da la orden de arranque ni gestiona la señal del panel.
Mira primero que llega corriente a la caldera y revisa el fusible de la placa antes de darla por muerta.
- 02
Se bloquea de forma aleatoria sin que haya ningún fallo mecánico visible (ni de gas, ni de agua, ni de tiro).
Causa: La electrónica de control interpreta mal una señal o falla internamente y activa el bloqueo de seguridad.
Anota el código de error que muestra el display cada vez que se bloquea, para ver si siempre es el mismo o cambia.
- 03
Funciona bien varios días y de repente falla, sin ningún patrón claro.
Causa: Microcortes internos en la placa, por soldaduras fatigadas o humedad, dan fallos que no se repiten siempre igual.
Revisa que la caldera no tenga humedad cerca de la placa ni vibración excesiva que pueda mover algún conector.
- 04
El panel de mandos no responde a las pulsaciones o va con retraso.
Causa: La comunicación entre el mando y la placa, o la propia placa, no procesa bien las órdenes.
Desconecta y vuelve a conectar el conector del panel de mandos a la placa; a veces un mal contacto imita una placa averiada.
Códigos de error Chaffoteaux que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 3 03 | Error placa principal. | Fallo interno de la placa electrónica principal (microcontrolador/alimentación/pistas). Verificar tensiones 230/low‑voltage en la placa, desconectar periféricos para descartar cortos y, si persiste, sustituir la PCB ref. 60000571. |
| 3 05 | Error placa principal. | Anomalía detectada por la electrónica de la placa principal. Comprobar alimentación 5/12 V, conectores y continuidad; si el error reaparece sin cargas externas, la placa está averiada. |
| 3 06 | Error placa principal. | Defecto de la PCB (p. ej., regulación/etapa lógica dañada). Confirmar que no hay cortos en sensores/actuadores y medir tensiones estables en la placa; si persiste, sustituir la 60000571. |
| 3 07 | Error placa principal. | Fallo interno recurrente de la PCB. Tras verificar cableado y periféricos, si el error vuelve en arranque o tras reset, la causa es la placa principal. |
| 3 09 | Error relé gas (en placa). | El relé de la válvula de gas incorporado en la PCB no conmuta/cierra correctamente. Verificar mando de encendido y tensión a la válvula durante demanda; si no hay salida pese a orden, sustituir la placa 60000571. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Chaffoteaux 60000571
- Referencia de catálogo
- 60000571
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Transformador auxiliar - primario
- 230 V, 50/60 Hz
Dudas frecuentes sobre la placa electrónica 60000571
¿Esta placa vale para una Elexia Comfort 24 CF?
¿Es compatible con una Calydra Comfort 28 FF?
¿Puedo usar esta placa en una Maya 24 FF?
¿Cuántos modelos son compatibles con esta placa?
¿Qué códigos de error son documentados para esta placa?
