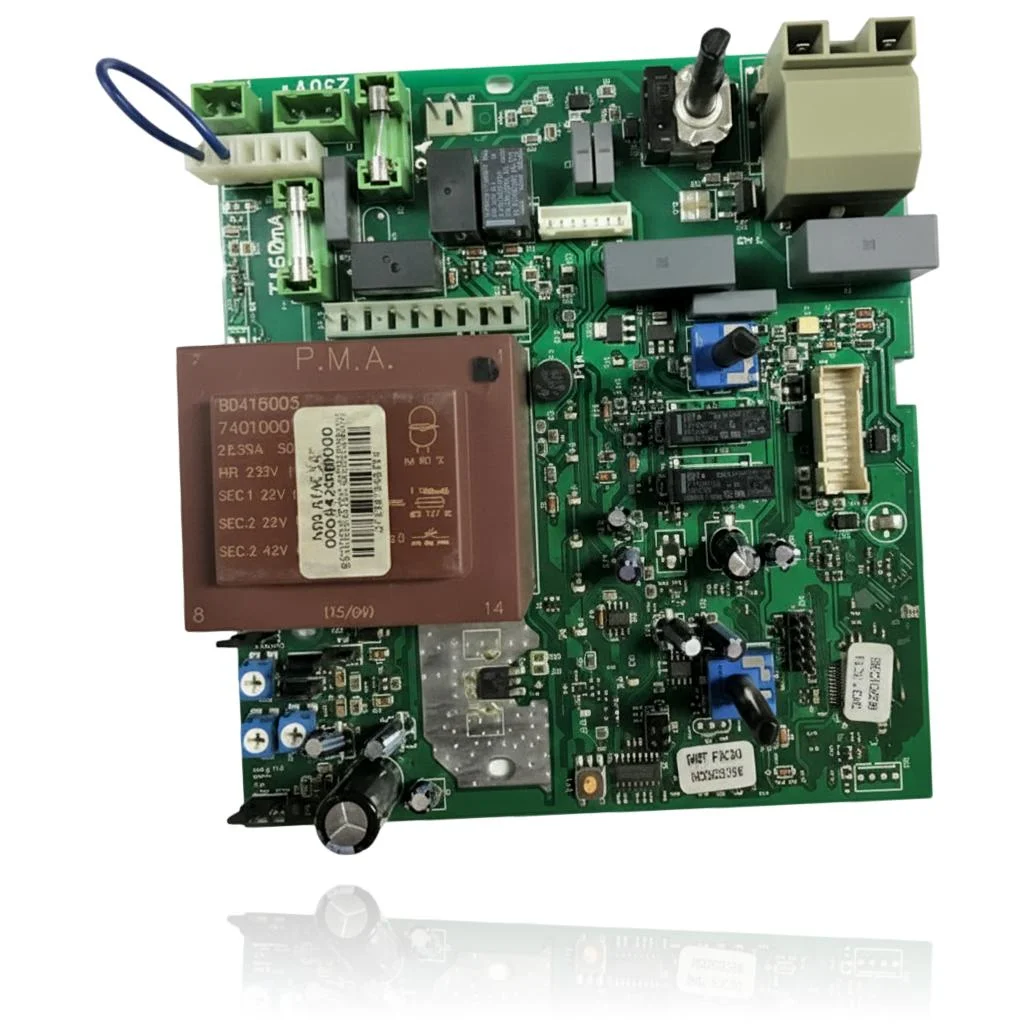

Placa Electrónica Chaffoteaux Calydra Comfort 24 FF
La placa electrónica Chaffoteaux Calydra Comfort 24 FF es el componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, es posible que la caldera no arranque, se bloquee o funcione de manera errática. Los usuarios pueden notar errores como 3 03, 3 05, 3 06, 3 07 o 3 09. Este modelo es compatible con las calderas Elexia Comfort, Calydra Comfort, Maya y MC2, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando presente fallos en su funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 60000571
- Garantía
- 1 año
Calderas Chaffoteaux compatibles con la referencia 60000571
Placa electrónica con referencia 60000571. 11 compatibilidades contrastadas: 24 CF y 24 FF.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux 24 CF | ELEXIA COMFORT | Contrastada |
| Chaffoteaux 24 FF | ELEXIA COMFORT | Contrastada |
| Chaffoteaux 24 CF | CALYDRA COMFORT | Contrastada |
| Chaffoteaux 24 FF | CALYDRA COMFORT | Contrastada |
| Chaffoteaux 28 CF | CALYDRA COMFORT | Contrastada |
| Chaffoteaux 28 FF | CALYDRA COMFORT | Contrastada |
| Chaffoteaux 24 CF | MAYA | Contrastada |
| Chaffoteaux 24 FF | MAYA | Contrastada |
| Chaffoteaux 28 FF | MAYA | Contrastada |
| Chaffoteaux 24 CF | MC2 | Contrastada |
| Chaffoteaux 24 FF | MC2 | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 60000571 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 60000571; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 60000571
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no responde: no hay luces, no se ve nada en la pantalla y no reacciona al termostato.
Causa: La placa no envía corriente a los circuitos de control.
Mira el fusible de la placa y mide si el transformador da corriente en sus salidas antes de dar la placa por fallida.
- 02
El mando o el programador no responden, aunque la caldera parece funcionar.
Causa: Se ha perdido la conexión entre la placa y el mando.
Desconecta y vuelve a conectar el mando y revisa su cableado antes de cambiar la placa.
- 03
Notas olor a quemado o ves alguna parte oscurecida en la placa, cerca del transformador.
Causa: Una sobretensión puede haber dañado el transformador o algún componente cercano de la placa.
Inspecciona visualmente la placa en busca de manchas oscuras o componentes hinchados antes de confirmar el cambio.
- 04
Se encienden las luces, pero la caldera no arranca ni en calefacción ni en agua caliente.
Causa: La placa no envía la orden de encendido a los componentes aunque reciba la solicitud.
Mira si al pedir calor se oye el clic de los relés de salida; si no suena nada, el fallo está en la placa.
Códigos de error Chaffoteaux que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 3 03 | Error placa principal. | Fallo interno de la placa electrónica principal (microcontrolador/alimentación/pistas). Verificar tensiones 230/low‑voltage en la placa, desconectar periféricos para descartar cortos y, si persiste, sustituir la PCB ref. 60000571. |
| 3 05 | Error placa principal. | Anomalía detectada por la electrónica de la placa principal. Comprobar alimentación 5/12 V, conectores y continuidad; si el error reaparece sin cargas externas, la placa está averiada. |
| 3 06 | Error placa principal. | Defecto de la PCB (p. ej., regulación/etapa lógica dañada). Confirmar que no hay cortos en sensores/actuadores y medir tensiones estables en la placa; si persiste, sustituir la 60000571. |
| 3 07 | Error placa principal. | Fallo interno recurrente de la PCB. Tras verificar cableado y periféricos, si el error vuelve en arranque o tras reset, la causa es la placa principal. |
| 3 09 | Error relé gas (en placa). | El relé de la válvula de gas incorporado en la PCB no conmuta/cierra correctamente. Verificar mando de encendido y tensión a la válvula durante demanda; si no hay salida pese a orden, sustituir la placa 60000571. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Chaffoteaux 60000571
- Referencia de catálogo
- 60000571
- SKU interno Uniclima
- PLCCHCO24FF
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Tensión secundario 1 transformador
- 22V
- Tensión secundario 2 transformador (línea a)
- 22V
- Tensión secundario 2 transformador (línea b)
- 42V
- Fusible de placa
- T150mA
- Código del transformador
- BD415005
Dudas frecuentes sobre la placa electrónica 60000571
¿Vale esta placa para una Chaffoteaux Calydra Comfort 24 FF?
¿Qué tensiones da el transformador de esta placa?
¿Sirve esta placa para la gama MC2 24 FF?
¿Cuántos modelos son compatibles con la placa electrónica PLCCHCO24FF?
¿Cuáles son los códigos de error documentados para esta placa?
