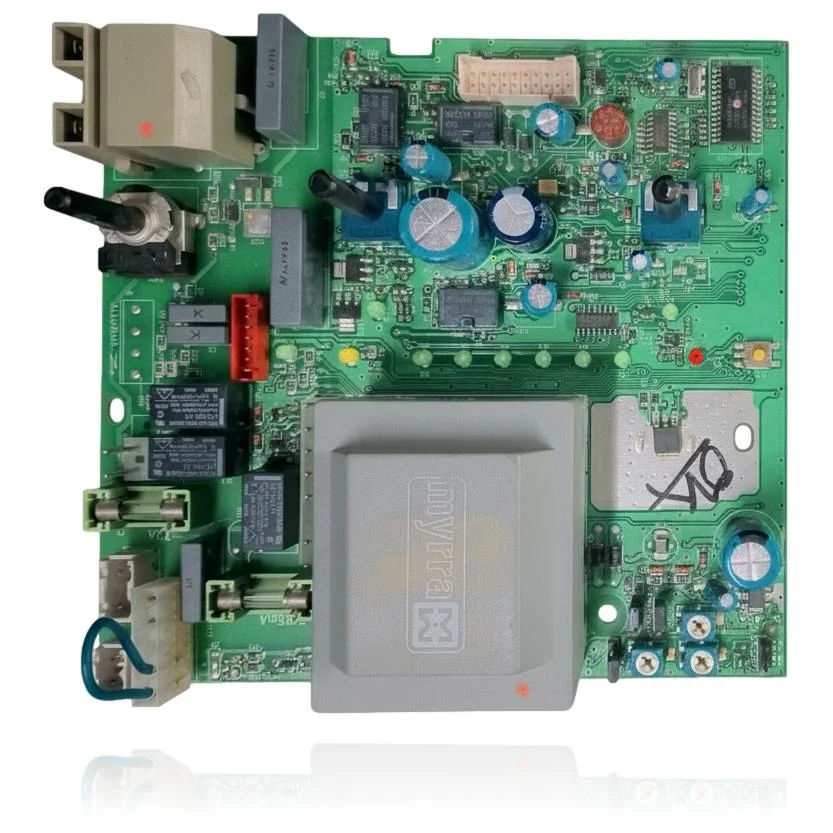

Placa Electrónica Chaffoteaux Elexia Comfort 24FF Ref. 60000571
- Para 11 calderas Chaffoteaux ELEXIA COMFORT y CALYDRA COMFORT
- Se revisa si: la caldera no responde: no hay luces ni pantalla encendida, la caldera se enciende brevemente y se apaga sola
- Agotado por ahora: te avisamos cuando vuelva
- No admite devolución (placa electrónica)
- Revisada y probada, garantía 1 año
¿Vale para tu caldera?
Calderas Chaffoteaux compatibles con la referencia 60000571
- 24 CFELEXIA COMFORT
- 24 FFELEXIA COMFORT
- 24 CFCALYDRA COMFORT
- 24 FFCALYDRA COMFORT
- 28 CFCALYDRA COMFORT
- 28 FFCALYDRA COMFORT
- 24 CFMAYA
- 24 FFMAYA
- 28 FFMAYA
- 24 CFMC2
- 24 FFMC2
¿No ves tu modelo? La referencia serigrafiada manda. Cómo comprobarlo o envíanos una foto por WhatsApp.
Cómo comprobar si la ref. 60000571 es la pieza de tu caldera
-
Lee la referencia en tu placa
Debe poner 60 000 571 en la etiqueta o la serigrafía. Si no se lee, no la deduzcas por la forma.
-
Busca el modelo de tu caldera
Está en la placa de características. Búscalo en la lista de compatibles.
-
Compara etiqueta, PCB y revisión
Con la placa instalada, antes de montar.
-
Si dudas, envíanos una foto
De la serigrafía: te lo confirmamos antes de que compres.
Enviar foto por WhatsApp
Síntomas que requieren diagnóstico en la placa electrónica 60000571
La caldera no responde: no hay luces ni pantalla encendida
- Causa
- La placa no envía corriente a los circuitos de control, por lo que el equipo no arranca. Ver los códigos 3, 03, 05 y 06
- Qué hacer
- Antes de cambiarla, mide con un multímetro los fusibles T125mA y T2A de la placa: si están fundidos, puede ser solo eso.
La caldera se enciende brevemente y se apaga sola, entrando en modo de seguridad
- Causa
- La placa detecta un fallo de seguridad (llama, presostato, sonda) y detiene el ciclo antes de completarlo.
- Qué hacer
- Revisa el electrodo de encendido/ionización y su cableado antes de dar la placa por averiada.
El código de error en el panel cambia o parpadea sin un patrón claro
- Causa
- La electrónica de control interpreta incorrectamente las señales de las sondas conectadas y genera lecturas inconsistentes. Ver los códigos 3, 03, 05 y 06
- Qué hacer
- Anota el código exacto y repite el rearme una o dos veces para ver si el fallo es constante o intermitente.
El mando a distancia o el termostato no funcionan con la caldera
- Causa
- La placa gestiona la comunicación con el mando y, si ese circuito falla, el equipo no responde a las órdenes.
- Qué hacer
- Revisa el cableado y los bornes de conexión del mando antes de sustituir la placa completa.
Se escucha el clic del relé pero la bomba o la válvula no se activan
- Causa
- El relé de salida de la placa no cierra correctamente el contacto y no llega corriente al componente.
- Qué hacer
- Con el polímetro en modo continuidad, comprueba si el relé cierra cuando debería antes de cambiar la placa.
Cualquier intervención debe realizarla personal habilitado en gas y electricidad. Reparación y diagnóstico
Códigos de error Chaffoteaux que requieren diagnóstico
Error 3 03: Error placa principal.
- Comprobaciones técnicas
- Fallo interno de la placa electrónica principal (microcontrolador/alimentación/pistas). Verificar tensiones 230/low‑voltage en la placa, desconectar periféricos para descartar cortos y, si persiste, sustituir la PCB ref. 60000571.
Error 3 05: Error placa principal.
- Comprobaciones técnicas
- Anomalía detectada por la electrónica de la placa principal. Comprobar alimentación 5/12 V, conectores y continuidad; si el error reaparece sin cargas externas, la placa está averiada.
Error 3 06: Error placa principal.
- Comprobaciones técnicas
- Defecto de la PCB (p. ej., regulación/etapa lógica dañada). Confirmar que no hay cortos en sensores/actuadores y medir tensiones estables en la placa; si persiste, sustituir la 60000571.
Error 3 07: Error placa principal.
- Comprobaciones técnicas
- Fallo interno recurrente de la PCB. Tras verificar cableado y periféricos, si el error vuelve en arranque o tras reset, la causa es la placa principal.
Error 3 09: Error relé gas (en placa).
- Comprobaciones técnicas
- El relé de la válvula de gas incorporado en la PCB no conmuta/cierra correctamente. Verificar mando de encendido y tensión a la válvula durante demanda; si no hay salida pese a orden, sustituir la placa 60000571.
Ficha de la placa electrónica Chaffoteaux 60000571
Las calderas Chaffoteaux Elexia Comfort utilizan la Placa Electrónica Chaffoteaux Elexia Comfort 24FF Ref. 60000571. Esta placa electrónica de control gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, puedes notar que la caldera no arranca, se bloquea o presenta un funcionamiento errático, mostrando errores como 3 03 o 3 09. Es compatible con modelos de las gamas Elexia Comfort, Calydra Comfort y Maya, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se detecten estos síntomas o errores en el funcionamiento.
Datos de la pieza
- Referencia Chaffoteaux
- 60000571
- Fusibles de la placa
- T125mA y T2A
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada: no son necesariamente referencias equivalentes. Ficha revisada el .
Preguntas frecuentes sobre la placa electrónica Chaffoteaux 60000571
¿Esta placa de Ref. 60000571 es compatible con la Chaffoteaux Elexia Comfort 24 FF?
Sí, está en la lista de modelos compatibles de esta placa.
¿Qué modelos son compatibles con la placa electrónica Chaffoteaux Elexia Comfort 24FF Ref. 60000571?
Es compatible con los modelos de las gamas Elexia Comfort 24 CF, 24 FF; Calydra Comfort 24 CF, 24 FF, 28 CF, 28 FF; y MC2 24 CF, 24 FF. En total, son 11 modelos.
¿Qué fusibles lleva esta placa de la Calydra Comfort 28 CF?
La placa monta un fusible T125mA y otro T2A.
¿Qué hace esta placa en la Chaffoteaux Elexia Comfort 24 FF?
Es la tarjeta electrónica que controla el funcionamiento del equipo; debe revisarse cuando presenta fallos. La sustitución requiere un diagnóstico técnico.
¿Cuáles son los códigos de error documentados para esta placa?
Los códigos de error documentados son: 3 03, 3 05, 3 06, 3 07, 3 09.
¿Cómo puedo identificar la referencia de la placa electrónica?
RPE CEC-24FF es el SKU interno de Uniclima para localizar esta ficha. Para confirmar la compatibilidad, comprueba la referencia del fabricante y el modelo exacto del equipo.
¿Cómo sé si la placa 60000571 es la de mi caldera Chaffoteaux?
Mira la referencia serigrafiada en la placa que tienes montada: debe poner 60 000 571. Después comprueba el modelo en la placa de características de tu caldera. Esta placa tiene 11 compatibilidades contrastadas, en las familias ELEXIA COMFORT, CALYDRA COMFORT, MAYA y MC2. Si no encuentras la referencia o tu modelo no aparece en la lista, envíanos una foto por WhatsApp y te lo confirmamos antes de que compres.
¿Qué significa que esta placa sea reacondicionada?
Que no es una pieza nueva: se vende revisada y probada, con 1 año de garantía. Al ser un componente electrónico preparado para un modelo de caldera concreto, no admite devolución.
¿Cuánto cuesta el envío y cuánto tarda en llegar?
Depende del país de entrega. En la España peninsular cuesta 9 € por pedido (gratis desde 120 €) y el transporte con TIPSA tarda 24/48 h. En otros 24 países de la Unión Europea el precio y el plazo cambian según el país y el peso: por ejemplo, Portugal, 9 € y de 2 a 4 días; Francia, 13,50 € y de 3 a 4 días (paquete de hasta 3 kg).
Los pedidos hechos antes de las 13:00 en día laborable salen, por lo general, en 24 a 48 horas hábiles. No enviamos a Baleares, Canarias, Ceuta ni Melilla. El coste exacto aparece en el carrito antes de pagar. Consulta plazos y tarifas de envío por país.
¿Puedo devolverla si al final no es mi pieza?
No. Las placas electrónicas no admiten devolución: cada una se revisa, se prueba y se prepara para un modelo de caldera concreto, y la ley trata estos productos como personalizados, sin derecho de desistimiento (artículo 103 c del Real Decreto Legislativo 1/2007). Además, una vez conectada no se puede comprobar si ha sufrido daños, así que no puede comprarse para probar si la avería está en la placa.
Si llega defectuosa o te enviamos una referencia distinta de la pedida, respondemos nosotros, y la placa tiene 1 año de garantía. Antes de comprar, envíanos una foto de la etiqueta de tu placa por WhatsApp y te confirmamos que es la tuya. Lee la política de devoluciones.
Está agotada. ¿Cómo sé cuándo vuelve?
Pulsa «Reservar» y déjanos tu correo: te escribimos en cuanto haya una unidad disponible. Apuntarse no tiene coste.
