Placa Con Pantalla Chaffoteaux Clas Evo / Genus Evo / Pigma Evo - Ref. 60001897
Cuando abres el grifo de agua caliente o enciendes la calefacción, la Placa con pantalla Chaffoteaux Clas Evo / Genus Evo / Pigma Evo - Ref. 60001897 se encarga de controlar el encendido y la modulación del quemador, así como de gestionar la bomba y las seguridades de la caldera. Si esta pieza falla, notarás que la caldera no arranca, se bloquea o tiene un comportamiento errático, pudiendo generar errores como 303, 305, 306 o 307. Es compatible con modelos de las gamas Pigma Evo, Pigma Evo System, Pigma EU, Serelia Evo y Urbia Evo, entre otras. Es recomendable sustituirla cuando presente fallos en el arranque o en el funcionamiento de la caldera.
IVA incluido
Consultar por WhatsAppCalderas Chaffoteaux compatibles con la referencia 60001897 04
Placa electrónica con referencia 60001897 04. 17 compatibilidades contrastadas: Pigma Evo 25 CF y Pigma Evo 25 FF.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux Pigma Evo 25 CF | Pigma Evo | Contrastada |
| Chaffoteaux Pigma Evo 25 FF | Pigma Evo | Contrastada |
| Chaffoteaux Pigma Evo 30 CF | Pigma Evo | Contrastada |
| Chaffoteaux Pigma Evo 30 FF | Pigma Evo | Contrastada |
| Chaffoteaux Pigma Evo 35 FF | Pigma Evo | Contrastada |
| Chaffoteaux Pigma Evo System 25 CF | Pigma Evo System | Contrastada |
| Chaffoteaux Pigma Evo System 25 FF | Pigma Evo System | Contrastada |
| Chaffoteaux Pigma Evo System 30 FF | Pigma Evo System | Contrastada |
| Chaffoteaux Pigma Evo System 35 FF | Pigma Evo System | Contrastada |
| Chaffoteaux Pigma EU 25 CF | Pigma EU | Contrastada |
| Chaffoteaux Pigma EU 30 CF | Pigma EU | Contrastada |
| Chaffoteaux Serelia Evo 30 FF | Serelia Evo | Contrastada |
| Chaffoteaux Urbia Evo 25 CF | Urbia Evo | Contrastada |
| Chaffoteaux Urbia Evo 25 FF | Urbia Evo | Contrastada |
| Chaffoteaux Urbia Evo 30 CF | Urbia Evo | Contrastada |
| Chaffoteaux Urbia Evo 30 FF | Urbia Evo | Contrastada |
| Chaffoteaux Urbia Evo 35 FF | Urbia Evo | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 60001897 04 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 60001897 04; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 60001897 04
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La pantalla LCD no enciende y los mandos tampoco responden.
Causa: La pantalla y los mandos están en la misma placa frontal, por lo que un fallo interno afecta a ambos.
Mira si la caldera recibe corriente y si otros indicadores de la caldera (si los hay) siguen activos antes de cambiar la pieza.
- 02
La pantalla se ve bien, pero los mandos no cambian ni la temperatura ni el modo de la caldera.
Causa: Puede fallar la parte de los pulsadores de la placa, aunque la visualización funcione correctamente.
Prueba cada mando por separado varias veces; si ninguno responde, el fallo es más probable que sea de la placa.
- 03
El panel se apaga solo de vez en cuando y luego vuelve a encender.
Causa: Esto puede ser por un mal contacto interno de la placa o del conector que la une con el resto de la caldera.
Revisa visualmente los conectores de la parte trasera del panel, sin forzar cables, para descartar un enganche flojo antes de sustituirla.
- 04
No se pueden ver ni ajustar los parámetros de la caldera desde el panel.
Causa: Sin esta placa operativa se pierde el único acceso a los ajustes de la caldera, aunque el resto funcione.
Mira si la caldera sigue calentando con normalidad a pesar del fallo del panel; eso confirma que el problema está en esta pieza.
Códigos de error Chaffoteaux que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 303 | Error placa principal. | Autodiagnóstico detecta fallo en la PCB principal (microcontrolador, alimentación o circuitos de control). Verificar tensiones 230V→5/12V en placa, conexiones display–placa y, si procede, probar con PCB conocida. |
| 305 | Error placa principal. | Avería de la electrónica de la placa (fuentes/CPU/drivers) detectada por el sistema. Comprobar rails de 5/12V, relés y continuidad de conectores; si persiste, sustituir la placa. |
| 306 | Error placa principal. | Fallo interno de la PCB principal que impide la gestión correcta. Verificar alimentación y comunicaciones internas; confirmar con sustitución temporal de PCB. |
| 307 | Error placa principal. | Defecto de hardware en la placa principal reconocido por el autodiagnóstico. Medir tensiones, revisar soldaduras/componentes críticos y confirmar con placa de prueba. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Chaffoteaux 60001897 04
- Referencia de catálogo
- 60001897 04
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Tipo de componente

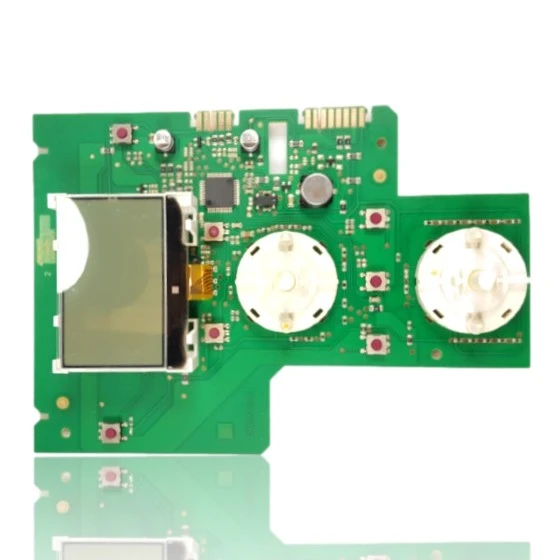

- Placa con pantalla LCD y mandos en la cara frontal (no se ha visto la cara con la etiqueta de identificación)
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Chaffoteaux Pigma Evo System 25 FF (PDF)Documento © Chaffoteaux, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 60001897 04
¿Vale esta placa para una caldera Chaffoteaux Genus Evo 30 FF?
¿Qué avería resuelve cambiar la placa Ref. 60001897 de la Chaffoteaux Pigma Evo?
¿Trae pantalla integrada la placa de la Chaffoteaux Urbia Evo?
