Placa Con Pantalla Chaffoteaux Clas Evo / Genus Evo / Pigma Evo - Ref. 60001897

Chaffoteaux kompatibel mit der Referenz 60001897 04

Elektronische Platine mit der Referenz 60001897 04. 17 nachgewiesene Kompatibilitäten: Pigma Evo 25 CF und Pigma Evo 25 FF.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 60001897 04 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 60001897 04 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 60001897 04 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der LCD-Bildschirm leuchtet nicht und die Bedienelemente reagieren ebenfalls nicht.

  Ursache: Der Bildschirm und die Bedienelemente befinden sich auf derselben Frontplatte, sodass ein interner Fehler beide betrifft.

  Überprüfen Sie, ob der Kessel Strom erhält und ob andere Anzeigen des Kessels (falls vorhanden) weiterhin aktiv sind, bevor Sie das Teil wechseln.

• 02

  Der Bildschirm sieht gut aus, aber die Regler ändern weder die Temperatur noch den Modus des Heizkessels.

  Ursache: Es kann sein, dass der Teil mit den Tasten auf der Platine ausfällt, obwohl die Anzeige korrekt funktioniert.

  Teste jede Fernbedienung einzeln mehrmals; wenn keine reagiert, ist es wahrscheinlicher, dass der Fehler auf die Platine zurückzuführen ist.

• 03

  Das Panel schaltet sich gelegentlich von selbst aus und dann wieder ein.

  Ursache: Das kann an einem schlechten internen Kontakt der Platine oder des Steckers liegen, der sie mit dem Rest des Heizkessels verbindet.

  Überprüfen Sie visuell die Anschlüsse auf der Rückseite des Panels, ohne die Kabel zu belasten, um eine lockere Verbindung auszuschließen, bevor Sie es ersetzen.

• 04

  Die Parameter des Heizkessels können vom Bedienfeld aus weder angezeigt noch angepasst werden.

  Ursache: Ohne diese Betriebsplatte geht der einzige Zugang zu den Einstellungen des Heizkessels verloren, auch wenn der Rest funktioniert.

  Überprüfen Sie, ob der Kessel weiterhin normal heizt, trotz des Fehlers im Bedienfeld; das bestätigt, dass das Problem in diesem Bauteil liegt.

Fehlercodes von Chaffoteaux, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Chaffoteaux 60001897 04

Katalogreferenz

60001897 04

SKU intern Uniclima

DECPE30

Marke

Chaffoteaux

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Komponententyp

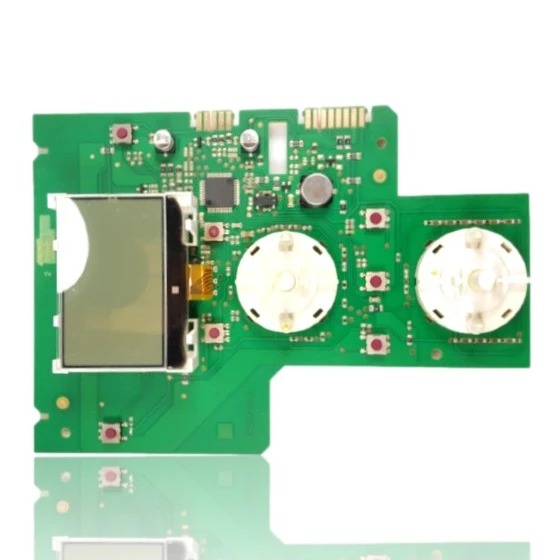

Platte mit LCD-Bildschirm und Bedienelementen an der Vorderseite (die Seite mit dem Identifikationsetikett wurde nicht gesehen)

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Chaffoteaux Pigma Evo System 25 FF (PDF) Dokument © Chaffoteaux, als technische Referenz bereitgestellt.
