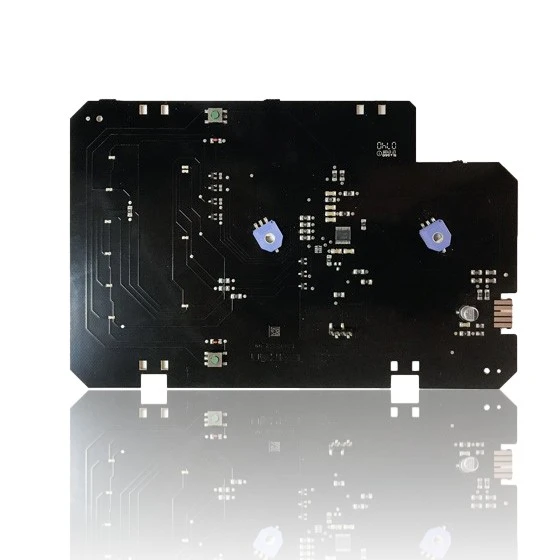

Panel Mando Chaffoteaux Alixia 25 FF FR Ref. 60001296
Si tu caldera no arranca o se comporta de forma errática, un diagnóstico técnico debe confirmar si necesitas el Panel Mando Chaffoteaux Alixia 25 FF FR. Esta placa electrónica de control gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando presenta fallos, podrías ver los códigos de error 301 o 302. Este panel es compatible con modelos de la gama Alixia, como el Alixia Green 24 FR BE y el Alixia S 15 FF, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirlo cuando notes estos síntomas para restablecer el funcionamiento normal.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 60001296
- Garantía
- 1 año
Calderas Chaffoteaux compatibles con la referencia 60001296
Placa electrónica con referencia 60001296. Nueve compatibilidades contrastadas: ALIXIA 25 FF FR y ALIXIA GREEN 24 FR BE.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux ALIXIA 25 FF FR | Chaffoteaux | Contrastada |
| Chaffoteaux ALIXIA GREEN 24 FR BE | Chaffoteaux | Contrastada |
| Chaffoteaux ALIXIA GREEN 29 FR BE | Chaffoteaux | Contrastada |
| Chaffoteaux ALIXIA S 15 FF | Chaffoteaux | Contrastada |
| Chaffoteaux ALIXIA S 18 FF | Chaffoteaux | Contrastada |
| Chaffoteaux ALIXIA S 20 CF | Chaffoteaux | Contrastada |
| Chaffoteaux ALIXIA S 20 FF | Chaffoteaux | Contrastada |
| Chaffoteaux ALIXIA S 24 CF | Chaffoteaux | Contrastada |
| Chaffoteaux ALIXIA S 24 FF | Chaffoteaux | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 60001296 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 60001296; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 60001296
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende ni da ninguna señal de vida: ni pantalla, ni piloto, nada.
Causa: Si la placa no alimenta al resto de componentes, la caldera queda completamente muerta aunque le llegue corriente.
Mira el fusible de la placa y la tensión de entrada a la caldera antes de dar la placa por averiada.
- 02
El mando o el termostato no responde, aunque la pantalla de la caldera funciona con normalidad.
Causa: Un fallo en la placa impide procesar la señal de demanda que llega del mando o del termostato ambiente.
Fuerza el encendido manual desde la propia caldera para comprobar si el problema está en la comunicación con el mando.
- 03
Salen códigos de error intermitentes que cambian solos o que no coinciden con ninguna avería real de la caldera.
Causa: Componentes de la placa que fallan de forma intermitente generan lecturas erróneas de sensores que en realidad funcionan bien.
Anota los códigos exactos y en qué momento aparecen; si cambian sin patrón, apunta más a la placa que a un sensor concreto.
- 04
La caldera se enciende pero se apaga sola de forma aleatoria, sin un patrón claro.
Causa: Soldaduras dañadas o condensadores degradados en la placa pierden estabilidad y cortan el funcionamiento sin motivo aparente.
Revisa que los conectores de la placa estén bien encajados y sin oxidación antes de sustituirla.
Códigos de error Chaffoteaux que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 301 | Anomalía EEPROM del display/placa de mando. | Este síntoma puede estar relacionado con la pieza, pero no confirma que esté averiada. Un técnico debe comprobar el equipo y su revisión según el manual antes de decidir una reparación o sustitución. |
| 302 | Fallo de comunicación entre la placa principal y el panel de mando (bus GP‑Display/GP‑GIU). | Este síntoma puede estar relacionado con la pieza, pero no confirma que esté averiada. Un técnico debe comprobar el equipo y su revisión según el manual antes de decidir una reparación o sustitución. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Chaffoteaux 60001296
- Referencia de catálogo
- 60001296
- SKU interno Uniclima
- PLCPAMANCHAALIX25
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Chaffoteaux ALIXIA 25 FF FR (PDF)Documento © Chaffoteaux, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 60001296
¿Vale esta placa para una Chaffoteaux Alixia S 20 FF?
