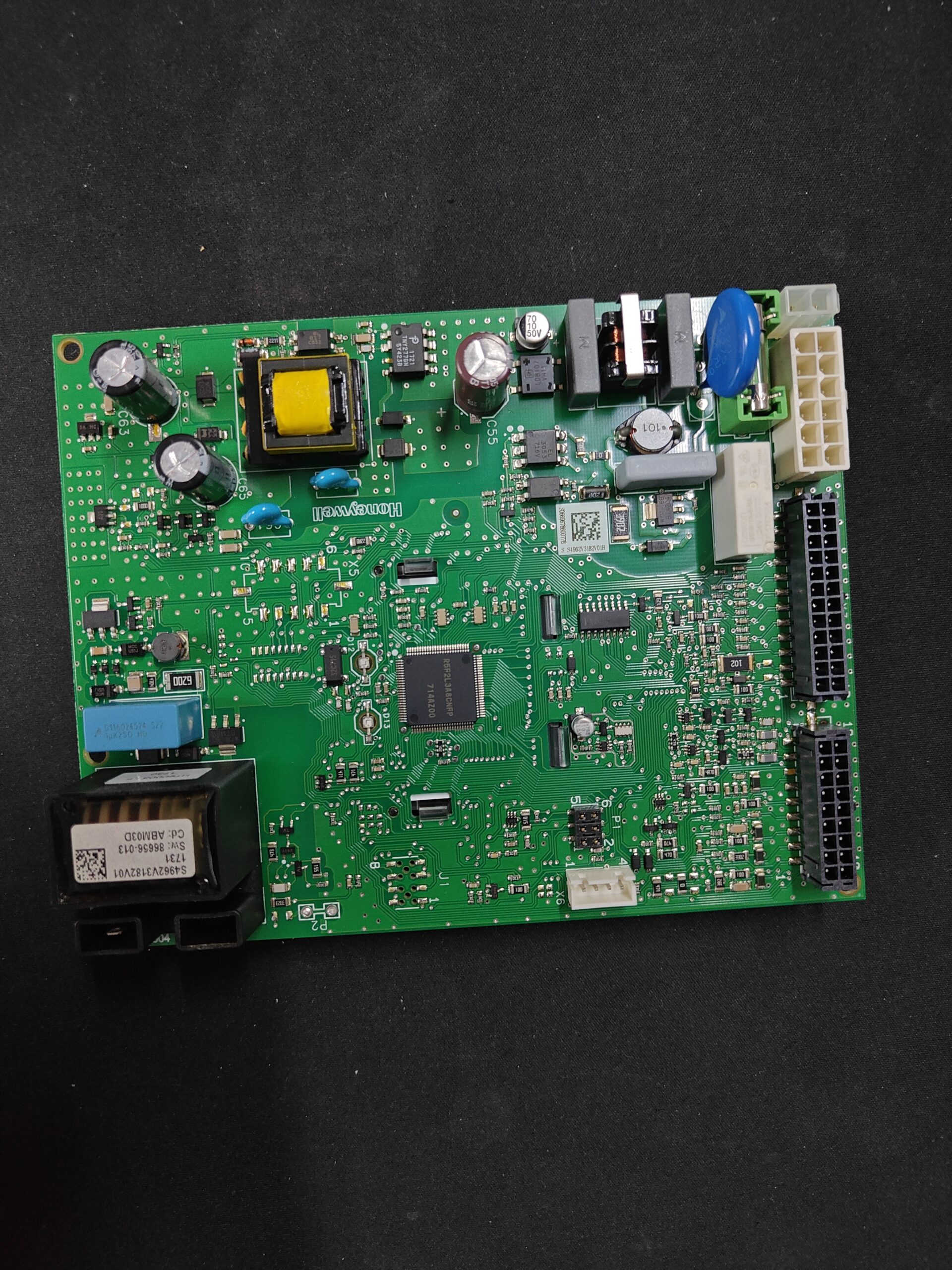

Placa Electrónica Honeywell S4962V3182V01 · 50075186-004 Para Ferroli Bluehelix Tech 25 C Y Pro 32C
Compatibilidad confirmada para Ferroli Bluehelix Tech 25 C y Bluehelix Pro 32C (ABM03D). Es la placa electrónica del módulo ABM03 de las Ferroli Bluehelix Tech 25 C y Pro 32C. La unidad con Sw 86656-006 y Cd ABM03B (Tech 25 C) lleva microcontrolador R5F2L3A8CNFP / 522A200 y relé G5NB-1A-E, con conectores serigrafiados X1, X2, X3, X4, X5, J1, P1 y P2.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC362
- Garantía
- 1 año
IVA incluido Stock · 1 Uds
Calderas Honeywell compatibles
Placa electrónica. Dos compatibilidades contrastadas: Ferroli BLUHELIX TECH 25 C y Ferroli Bluehelix Pro 32C (ABM03D). Hay otros 3 modelos que todavía estamos comprobando.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Honeywell Ferroli BLUHELIX TECH 25 C | Honeywell | Contrastada |
| Honeywell Ferroli Bluehelix Pro 32C (ABM03D) | Honeywell | Contrastada |
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Honeywell Ferroli Bluehelix Pro 25 C | Honeywell | Sin confirmar |
|---|---|---|
| Honeywell Ferroli Bluehelix Tech 35 C | Honeywell | Sin confirmar |
| Honeywell Ferroli Bluehelix Pro 35 C | Honeywell | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Busca en la placa la designación S4962V3182V01 y el código de circuito 50075186-004.
- Anota el Sw (86656-006 o 86656-013) y el Cd (ABM03B o ABM03D) del módulo. Compáralos con los de tu placa.
- No te fíes solo de 39845846: ABM03D o ABM03F. La letra del Cd y el Sw son lo que hay que igualar.
- Mira en la placa de características de tu caldera si es Bluehelix Tech 25 C o Pro 32C, los modelos que ha confirmado.
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te confirmamos si la tenemos disponible.
Ficha de la placa electrónica Honeywell
- SKU interno Uniclima
- PLC362
- Marca
- Honeywell
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Software del módulo
- 86656-013
- Código Cd del módulo
- ABM03D
- Marcado de lote/fecha del módulo
- 1731
- Marcado adicional de la PCB
- GM-15/13
- Marcado del laminado PCB
- 94V-0
- Tensión marcada en el condensador electrolítico
- 50 V
- Tipo de pantalla
- LCD integrada
- Procedencia de los datos adicionales
- Información declarada; referencias auxiliares y aplicaciones sin equivalencia del fabricante acreditada.
- Inventario — Marcado PCB
- 50075186-004; GM-15/13
- Inventario — Código marcado
- Sw:86656-013; Cd:ABM03D
- Dato por confirmar () — Fusible junto a la ABM03B (esquema eléctrico)
- 3,15 A · 250 V; valor indicado para Bluehelix Tech C
- Referencia registrada
- S4962V3182V01
Antes de comprar
- Por confirmar: Ferroli Bluehelix Pro 25 C — claro: (S4962V3182V01 y 50075186-004). nombra «BLUHELIX PRO 25 C» en una línea sin código ni ABM03D
- Por confirmar: Ferroli Bluehelix Tech 35 C — : (módulo ABM03D)
- Por confirmar: Ferroli Bluehelix Pro 35 C — : (módulo ABM03D)
- No confundir: ABM03F — Letra del módulo que para la 39845846 — Esta placa lleva Cd ABM03B o ABM03D. Compara Sw y Cd antes de pedir otra versión.
- No confundir: S4962V3182 / ABM03E — Placa Honeywell que para Bluehelix Pro/Tech con el código Ferroli 39845845 — Sin el sufijo V01 y con Cd ABM03E. Esta placa lleva S4962V3182V01 con Cd ABM03B o ABM03D.
- No confundir: 38326222 — Kit central ABM03B de la Pro 32C (ref. Ferroli 39845842) — Es el nombre de un kit, no un despiece oficial. Confirmación registrada: la Pro 32C con Cd ABM03D.
- 39845846 es código de del módulo ABM03: ABM03D en (que lo da como reemplazo de la ABM03B) y ABM03F . sin confirmación adicional lo une a S4962V3182V01 y no hemos visto despiece oficial con él.
- Solo une S4962V3182V01 y 50075186-004 con una Bluehelix (Pro 25 C). y 39845846 como módulo ABM03D o ABM03F, sin el código Honeywell. El manual oficial solo rotula ABM03B. Tech 25 C y Pro 32C: confirmadas.
Dudas frecuentes sobre la placa electrónica
¿Dónde está el código de esta placa y qué más debo comparar?
La designación S4962V3182V01 y el circuito 50075186-004 están marcados en la placa. Compara también Sw (86656-006 o 86656-013), Cd (ABM03B o ABM03D) y GM-15/13. Una descripción de placa Ferroli Pro 25 C muestra S4962V3182V01 y 50075186-004.
¿Sirve para mi Ferroli Bluehelix Tech 25 C?
Sí. Confirmación registrada: la unidad con Sw 86656-006 y Cd ABM03B para la Bluehelix Tech 25 C. da el módulo ABM03D para la Tech 25 C y 35 C, y el manual oficial de la Tech C rotula ABM03B en su esquema eléctrico.
¿Sirve para la Ferroli Bluehelix Pro 32C?
Sí. Confirmación registrada: la unidad con Sw 86656-013 y Cd ABM03D para la Pro 32C. Además, titula la tarjeta ABM03 39845846 como Bluehelix 25C/32C. de piezas lista para esta caldera un kit central ABM03B (38326222): compara Sw y Cd.
¿Qué significan ABM03B, ABM03D y 39845846?
ABM03B y ABM03D son los Cd de las dos versiones del módulo. da la 39845846 como módulo ABM03D, dice que reemplaza a la ABM03B y lista 39845845, 39845844, 39845842 y 39845843 como códigos originales. y la llaman ABM03F (la segunda, «EX 39845845»). Son códigos .
¿Qué diferencia hay entre la unidad Sw 86656-006 / ABM03B y la Sw 86656-013 / ABM03D?
Es la misma placa S4962V3182V01 con PCB 50075186-004, en dos versiones de módulo. La unidad ABM03D tiene pantalla LCD integrada. Cada versión está confirmada para su caldera; compara Sw y Cd antes de cambiarla por la otra. Otra variante es S4962V3182 sin V01 con Cd ABM03E (39845845).
¿Otras calderas Ferroli llevan esta misma placa?
lista el módulo ABM03D (código 39845846) para la Bluehelix Tech 35 C y la Pro 35 C, pero no une ese código con la placa S4962V3182V01: es una pista, no una confirmación. da una placa con S4962V3182V01 y 50075186-004 para la Pro 25 C. Cada una tiene una sola. Si dudas, envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de tu caldera.
¿Qué componentes lleva la unidad con Sw 86656-006 y Cd ABM03B?
Lleva el microcontrolador R5F2L3A8CNFP / 522A200, el relé G5NB-1A-E y los conectores serigrafiados X1, X2, X3, X4, X5, J1, P1, P2. Nuestro inventario no lista estos componentes para la unidad Sw 86656-013 / Cd ABM03D. Compara el Sw y el Cd de tu placa con los de esta antes de pedirla o cambiarla.
