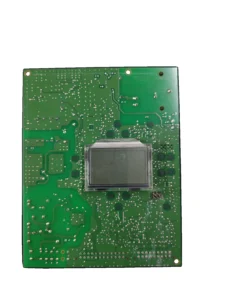

Placa Electrónica Honeywell S4962V3182V01 · 50075186-004 Para Ferroli Bluehelix Tech 25 C Y Pro 32C
Aplicación a la variante exacta pendiente de confirmar. Es la placa electrónica del módulo ABM03 de las Ferroli Bluehelix Tech 25 C y Pro 32C. La unidad con Sw 86656-006 y Cd ABM03B (Tech 25 C) lleva microcontrolador R5F2L3A8CNFP / 522A200 y relé G5NB-1A-E, con conectores serigrafiados X1, X2, X3, X4, X5, J1, P1 y P2.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC354
- Garantía
- 1 año
Calderas Honeywell compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 5 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Honeywell Ferroli Bluehelix Pro 25 C | Honeywell | Sin confirmar |
|---|---|---|
| Honeywell Ferroli Bluehelix Tech 35 C | Honeywell | Sin confirmar |
| Honeywell Ferroli Bluehelix Pro 35 C | Honeywell | Sin confirmar |
| Honeywell Ferroli BLUHELIX TECH 25 C | Honeywell | Sin confirmar |
| Honeywell Ferroli Bluehelix Pro 32C (ABM03D) | Honeywell | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

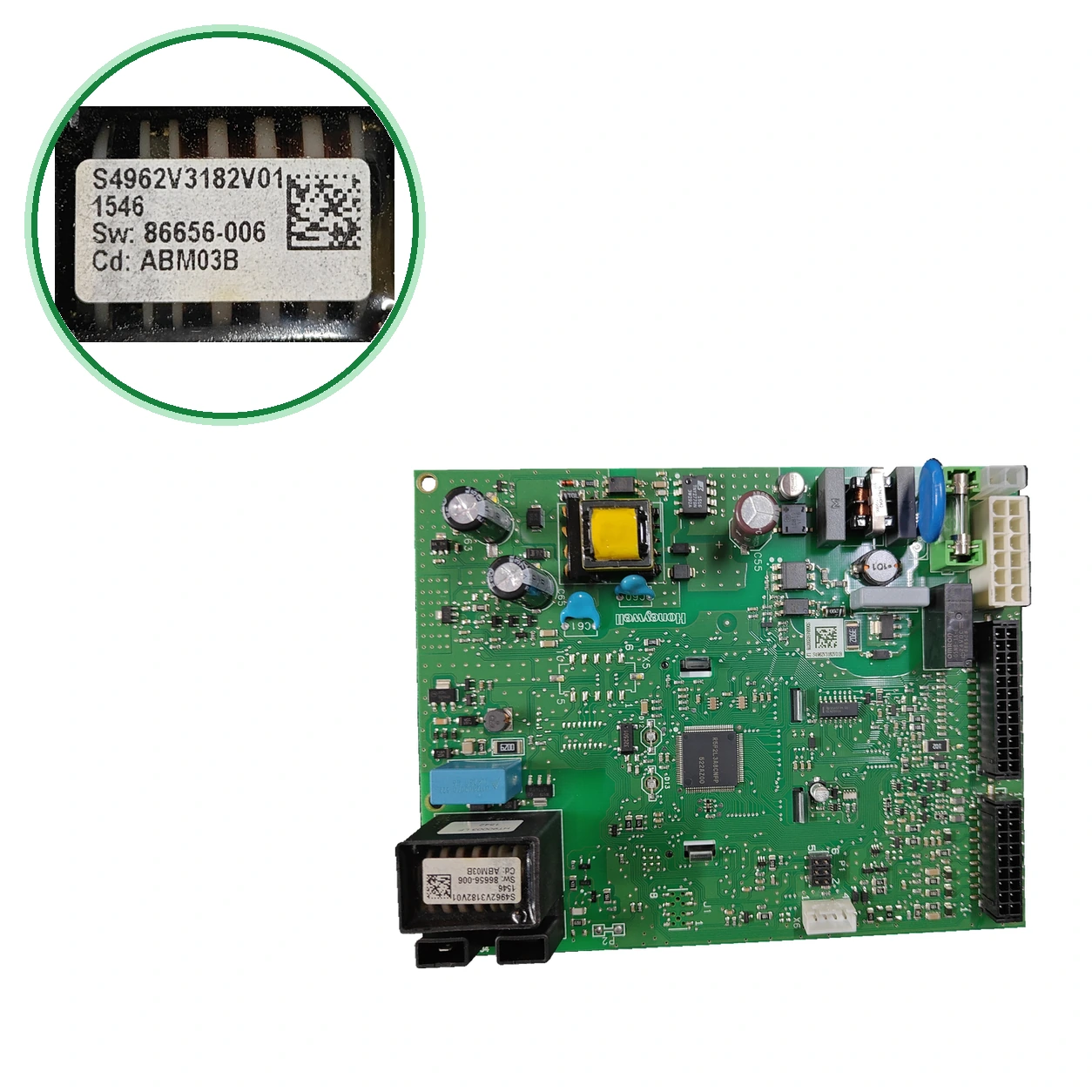

- Busca en la placa la designación S4962V3182V01 y el código de circuito 50075186-004.
- Anota el Sw (86656-006 o 86656-013) y el Cd (ABM03B o ABM03D) del módulo. Compáralos con los de tu placa.
- No te fíes solo de 39845846: ABM03D o ABM03F. La letra del Cd y el Sw son lo que hay que igualar.
- Mira en la placa de características de tu caldera si es Bluehelix Tech 25 C o Pro 32C, los modelos que ha registrado.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te confirmamos si la tenemos disponible.
Reparación de placas electrónicas · Reparación de calderas Ferroli
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera se bloquea y el quemador no enciende.
Causa: Falta de gas, electrodo de encendido sucio o mal colocado, o válvula de gas estropeada.
Rearmar una vez. Si se repite, que lo revise un técnico.
- 02
La caldera se bloquea sin llama justo después del encendido.
Causa: Electrodo de ionización con incrustaciones o mal colocado, o baja presión de gas.
Que lo revise un técnico: electrodo y presión de gas.
- 03
Tras cambiar la placa, la caldera pide calibración (F62) y no arranca.
Causa: Falta la calibración AUTO SETUP tras sustituir la placa.
Hacer la calibración AUTO SETUP. Si no se calibra, que lo revise un técnico.
- 04
La caldera se bloquea por un error interno de la centralita (A61, A63).
Causa: Error interno de la centralita o alimentación eléctrica inestable.
Comprobar la conexión de tierra y la alimentación. Si persiste, que el técnico cambie la centralita.
- 05
La caldera deja de funcionar tras rearmar muchas veces seguidas (F64 o A64).
Causa: Se han superado los rearmes seguidos; es una protección.
Cortar la corriente 60 segundos y volver a darla. Si vuelve, que lo revise un técnico.
Códigos de error Honeywell que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| A01 | El quemador no enciende. | Rearmar una vez. Si se repite, que lo revise un técnico: gas, electrodo de encendido y válvula de gas. Una guía lo describe como el bloqueo más frecuente de la gama. |
| A02 | Señal de llama presente con el quemador apagado. | Si se repite, que lo revise un técnico: cableado del electrodo de ionización y la tarjeta. |
| A06 | No hay llama tras la fase de encendido. | Suele ser el electrodo de ionización sucio o mal colocado, o poca presión de gas. Que lo revise un técnico. |
| A61 | Error interno de la centralita de control (ABM03 o AGC01, según la guía). | Comprobar la conexión de tierra. Si persiste, que el técnico cambie la centralita. Las guías dan también A63, A64 y A65 con el mismo texto. |
| A62 | Falta de comunicación entre la centralita y la válvula de gas. | Comprobar que la centralita esté conectada a la válvula. Si sigue, que el técnico cambie la válvula o revise el cableado. |
| A63 | Anomalía de la centralita: error interno o alimentación eléctrica inestable. | Controlar la alimentación eléctrica. Si persiste, que el técnico cambie la centralita. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Honeywell
- SKU interno Uniclima
- PLC354
- Marca
- Honeywell
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Inventario — Marcado adicional
- GM-15/13
- Inventario — Subcomponente microcontrolador
- R5F2L3A8CNFP / 522A200
- Inventario — Subcomponente relé
- G5NB-1A-E
- Inventario — Conectores serigrafiados
- X1, X2, X3, X4, X5, J1, P1, P2
- Inventario — Aplicación indicada en inventario
- Ferroli BLUHELIX TECH 25 C
- Inventario — Código marcado
- Sw:86656-006; Cd:ABM03B
- Dato por confirmar (1 origen) — Fusible junto a la ABM03B (esquema eléctrico)
- 3,15 A · 250 V · Manual oficial Ferroli Bluehelix Tech C
- Identificación — Designación marcada
- S4962V3182V01
- Identificación — Código marcado
- Sw:86656-006
- Identificación — Código marcado
- Cd:ABM03B
- Identificación — Código marcado
- 1546
- Datos del inventario — Marcado adicional
- GM-15/13
- Datos del inventario — Subcomponente microcontrolador
- R5F2L3A8CNFP / 522A200
- Datos del inventario — Subcomponente relé
- G5NB-1A-E
- Datos del inventario — Conectores serigrafiados
- X1, X2, X3, X4, X5, J1, P1, P2
- Datos del inventario — Aplicación indicada en inventario
- Ferroli BLUHELIX TECH 25 C
- Datos del inventario — Código marcado
- Sw:86656-006; Cd:ABM03B
- Aplicaciones pendientes de comprobar
- Ferroli BLUHELIX TECH 25 C — compatibilidad anotada; pendiente de confirmar por variante.
- Por confirmar: Ferroli Bluehelix Pro 25 C — 1 origen claro: (S4962V3182V01 y 50075186-004). nombra «BLUHELIX PRO 25 C» en una línea sin código ni ABM03D
- Por confirmar: Ferroli Bluehelix Tech 35 C — 1 origen: (módulo ABM03D)
- Por confirmar: Ferroli Bluehelix Pro 35 C — 1 origen: (módulo ABM03D)
- No confundir: ABM03F — Letra del módulo que para la 39845846 — Esta placa lleva Cd ABM03B o ABM03D. Compara Sw y Cd antes de pedir otra versión.
- No confundir: S4962V3182 / ABM03E — Placa Honeywell que para Bluehelix Pro/Tech con el código Ferroli 39845845 — Sin el sufijo V01 y con Cd ABM03E. Esta placa lleva S4962V3182V01 con Cd ABM03B o ABM03D.
- No confundir: 38326222 — Kit central ABM03B de la Pro 32C (ref. Ferroli 39845842) — Es el nombre de un kit, no un despiece oficial. Confirmación registrada: la Pro 32C con Cd ABM03D.
- 39845846 es código de del módulo ABM03: ABM03D en (que lo da como reemplazo de la ABM03B) y ABM03F en . sin confirmación adicional lo une a S4962V3182V01 y no hemos visto despiece oficial con él.
- Solo une S4962V3182V01 y 50075186-004 con una Bluehelix (Pro 25 C). y 39845846 como módulo ABM03D o ABM03F, sin el código Honeywell. El manual oficial solo rotula ABM03B. Tech 25 C y Pro 32C: registradas.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Ferroli BLUHELIX TECH 25 C; Ferroli Bluehelix Pro 32C (ABM03D).
Dudas frecuentes sobre la placa electrónica
¿Dónde está el código de esta placa y qué más debo comparar?
¿Sirve para mi Ferroli Bluehelix Tech 25 C?
¿Sirve para la Ferroli Bluehelix Pro 32C?
¿Qué significan ABM03B, ABM03D y 39845846?
¿Qué diferencia hay entre la unidad Sw 86656-006 / ABM03B y la Sw 86656-013 / ABM03D?
¿Otras calderas Ferroli llevan esta misma placa?
¿Qué componentes lleva la unidad con Sw 86656-006 y Cd ABM03B?
