Placa Electrónica Saunier Duval Isomax F28 E2 Ref. S1019000
Placa Electrónica Saunier Duval Isomax F28 E2 Ref. S1019000, fabricada por Lacroix, es el componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, la caldera puede no arrancar, bloquearse o presentar un comportamiento errático, con posibles códigos de error como 13: Fallo circuito impreso principal o 20: Defecto de comunicación entre la interfaz de usuario y la placa principal. Esta placa es compatible con modelos de las gamas Isofast e Isomax, como el C 28 E2 y el F 28 E2, entre otros. Se recomienda sustituirla cuando se presenten estos síntomas o códigos de error.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia S1019000
Placa electrónica con referencia S1019000. 11 compatibilidades contrastadas: C 28 E1 y C 28 E1 NOX.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 28 E1 | Isofast | Contrastada |
| Saunier Duval C 28 E1 NOx | Isofast | Contrastada |
| Saunier Duval C 35 E1 | Isofast | Contrastada |
| Saunier Duval F 28 E1 | Isofast | Contrastada |
| Saunier Duval F 35 E1 | Isofast | Contrastada |
| Saunier Duval C 28 E2 | Isomax | Contrastada |
| Saunier Duval C 28 E204 | Isomax | Contrastada |
| Saunier Duval C 28 E205 | Isomax | Contrastada |
| Saunier Duval F 28 E2 | Isomax | Contrastada |
| Saunier Duval F 28 E204 | Isomax | Contrastada |
| Saunier Duval F 28 E205 | Isomax | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1019000 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1019000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica S1019000
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no se enciende: no hay luces ni sonidos al darle corriente.
Causa: Si el microprocesador o la etapa de alimentación de la placa está dañado, no se envía la orden de arranque a los componentes.
Mira si llega corriente a la caldera y asegúrate de que el fusible general no esté fundido antes de cambiar la placa.
- 02
El display muestra un código de error fijo que no se quita al rearme de la caldera.
Causa: La placa bloquea el funcionamiento al detectar un fallo interno o de un sensor externo y no se desbloquea automáticamente.
Anota el código exacto y descarta primero la sonda NTC, el presostato o el electrodo de llama según lo que indique ese código.
- 03
La caldera se enciende sola, sin demanda de calefacción ni de agua caliente.
Causa: Un relé de la placa que no abre correctamente puede mantener activa la válvula de gas o la bomba sin una orden real.
Desconecta el termostato ambiente y comprueba si la caldera sigue encendiéndose sola antes de cambiar la placa.
- 04
El mando a distancia o el panel de control no responden a las pulsaciones.
Causa: La placa gestiona la comunicación con el mando; si ese circuito falla, no recibe ni procesa órdenes.
Revisa que el cableado del bus de comunicación esté bien conectado y sin oxidación antes de considerar que la placa está dañada.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 13 | Fallo circuito impreso principal. | La placa principal (S1019000) no supera el autodiagnóstico interno; suele deberse a fallo de electrónica/EEPROM o a que la placa no genera sus tensiones internas. Verificar 230 V de entrada, fusible y tensiones de baja (5/15/24 V) en la PCB; si están correctas y el cableado es OK, sustituir la placa. |
| 20 | Defecto de comunicación entre la interfaz de usuario y la placa principal. | Fallo del canal de comunicación/ebus en la placa principal, incompatibilidad entre interfaz y PCB o conexión/mazo defectuoso. Comprobar alimentación de la interfaz desde la placa, conectores/mazo y probar con interfaz conocida; si persiste, la causa es la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1019000
- Referencia de catálogo
- S1019000
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 7 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.

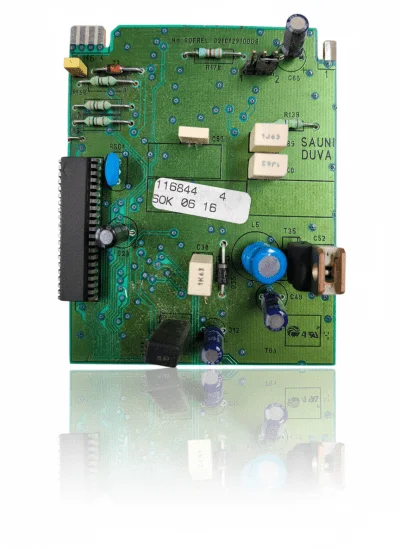

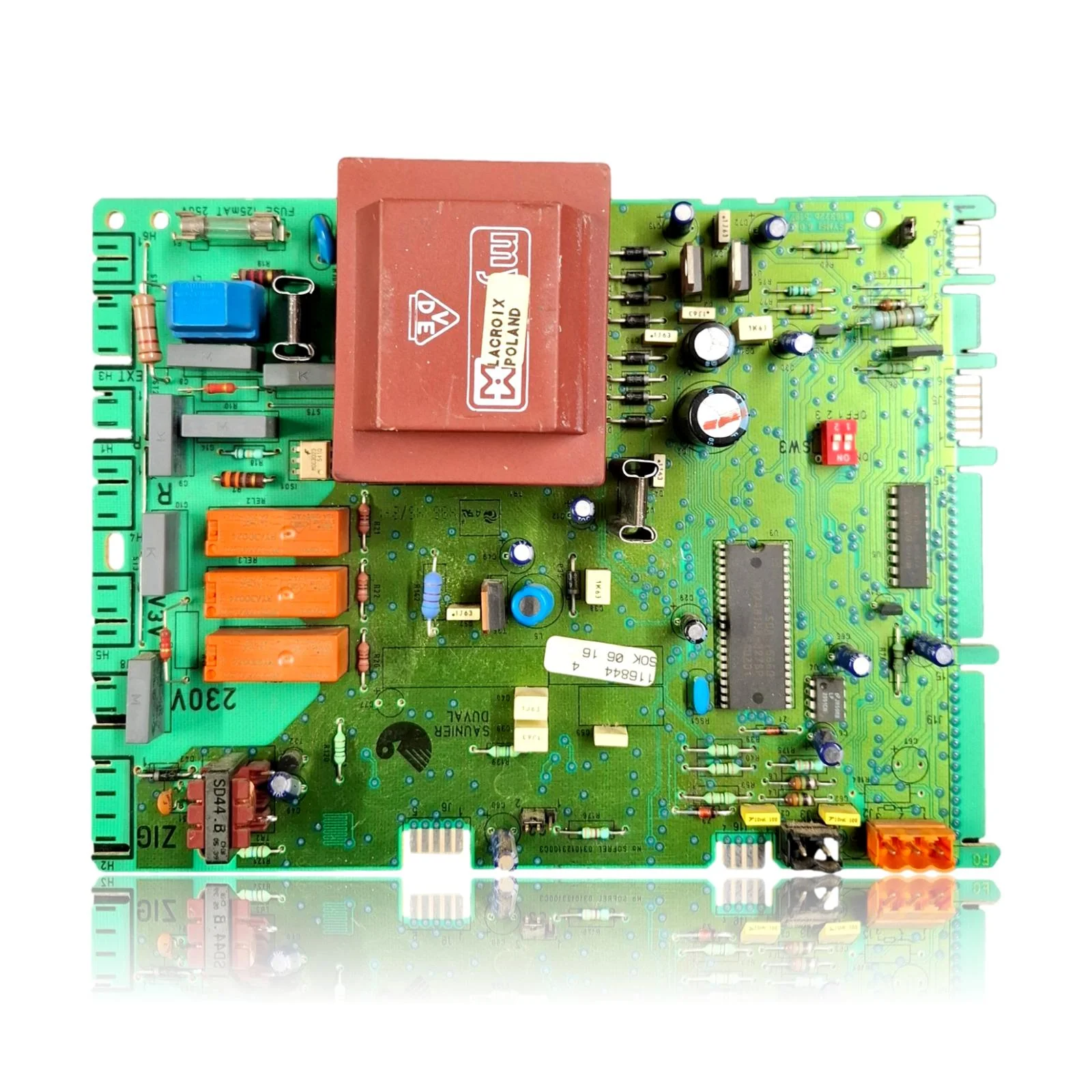

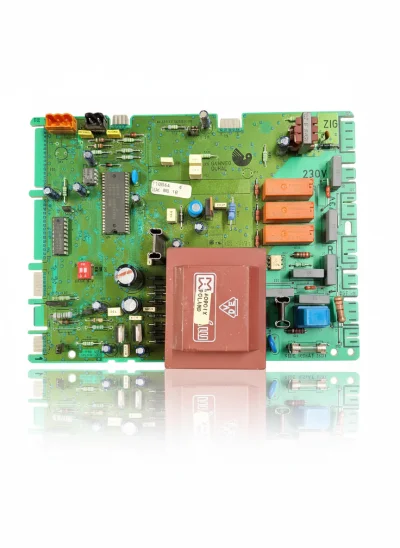

- Fabricante del transformador integrado
- Lacroix (Polonia), marca de homologación VDE
- Código de lote (etiqueta adhesiva)
- 116844 4 / 50K 06 16
- El código de lote 116844 4 / 50K 06 16 no es la referencia de compra: es un código de trazabilidad distinto de la referencia de catálogo S1019000, y no la contradice.
Dudas frecuentes sobre la placa electrónica S1019000
¿Qué se sabe del transformador que monta esta placa de la Isomax F28 E2?
¿El código de lote 116844 4 / 50K 06 16 de la etiqueta es la referencia con la que se compra?
¿Esta placa S1019000 vale para mi Saunier Duval Isofast C35 E1?
¿Cuándo hay que sustituir esta placa en la Isomax F28 E2?
