Placa Electrónica Bosch / Junkers 8613310255_V01 · ZWN 25-8 MFA Y ZSC 35-3 MFA
Es la placa electrónica de la caldera. Ante el fallo F0 de la ZWN 25-8 MFA, revisa primero las conexiones y los cables de encendido.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 8613310255-V01
- Garantía
- 1 año
IVA incluido Stock · 1 Uds
Calderas Bosch / Junkers compatibles con la referencia 8613310255-V01
Placa electrónica con referencia 8613310255-V01. Dos compatibilidades contrastadas: ZWN 25-8 MFA y ZSC 35-3 MFA.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Bosch / Junkers ZWN 25-8 MFA | Bosch / Junkers | Contrastada |
| Bosch / Junkers ZSC 35-3 MFA | Bosch / Junkers | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 8613310255-V01 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Busca en tu placa el código marcado 8613310255_V01 (en la ficha también figura como 8613310255-V01) y compáralo entero, con el sufijo _V01, no solo las diez cifras.
- Mira el modelo en la placa de características de tu caldera: Confirmación registrada: la ZWN 25-8 MFA y la ZSC 35-3 MFA.
- Las dos unidades que revisamos llevan marcados distintos (5.1 KA en una; 2.1KA y 4025X147 S3 en la otra): el código que manda es 8613310255_V01.
- dan otros códigos de placa: 8 748 300 947 (despiece oficial de la ZSC35-3MFA23S7200, otra designación) y 8748300933 (, ZWN). Si la tuya lleva uno de ellos, lo más probable es que no sea esta pieza.
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Síntomas que requieren diagnóstico en la placa electrónica 8613310255-V01
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
F0 · Avería interna (ZWN 25-8 MFA)
Causa: Manual oficial, 13.2 Fallos, Tab. 24: controlar las conexiones eléctricas y la sujeción firme de los cables de encendido y, si procede, cambiar el circuito impreso.
- 02
Fallo de la Tab. 24 que remite al fusible del circuito impreso (ZWN 25-8 MFA)
Causa: Tab. 24 del manual oficial de la ZWN 25-8 MFA: controlar la presión de la instalación, la sonda de temperatura, la bomba y el fusible del circuito impreso, y purgar el aparato.
- 03
Fallo de la Tab. 24 que remite a la placa de circuitos (ZWN 25-8 MFA)
Causa: Tab. 24 del manual oficial de la ZWN 25-8 MFA: comprobar si existe humedad en la placa de circuitos.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Bosch / Junkers 8613310255-V01
- Referencia de catálogo
- 8613310255-V01
- SKU interno Uniclima
- PLC266
- Marca
- Bosch / Junkers
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Inventario — Lectura discrepante aislada
- 861330255_V01
- Inventario — Subcomponente condensador EPCOS X2
- 275 V~
- Inventario — Marcaje visible
- 4025X147 S3
- Inventario — Aplicación indicada en inventario
- ZSC 35-3 MFA
- Identificación — Código marcado
- 8613310255_v01
- Identificación — Código marcado
- 2.1KA
- Datos del inventario — Lectura discrepante aislada
- 861330255_V01
- Datos del inventario — Subcomponente condensador EPCOS X2
- 275 V~
- Datos del inventario — Marcaje visible
- 4025X147 S3
- Datos del inventario — Aplicación indicada en inventario
- ZSC 35-3 MFA
- Referencia registrada
- 8613310255-V01
Antes de comprar
- El manual oficial de la ZWN 25-8 MFA pide revisar antes las conexiones y los cables de encendido: el circuito impreso se cambia «si procede».
- No confundir: BUK9624-55A — Semiconductor de la unidad Bosch (componente de la placa) — Es un componente interno, no el código que identifica la placa
- No confundir: 8 748 300 947 — Placa «Leiterplatte GZT2c Skin» (posición 3, grupo Schaltkasten) para Junkers CeraclassExcellence ZSC35-3MFA23S7200; también descrita como «EX 8748300890». Es otro código y no se ha confirmado su relación con 8613310255. La compatibilidad registrada de esta unidad 8613310255_V01 es ZSC 35-3 MFA; compara el código completo.
- No confundir: 8748300933 — Placa reacondicionada que española da para ZWN 25-8 MFA y ZWN 30-8 MFA — Otro código: no cita el 8613310255. Confirmación registrada: el 8613310255_V01 para la ZWN 25-8 MFA; compara el código de tu placa
- Una lectura aislada de la etiqueta de la unidad Junkers dio 861330255_V01 (falta un dígito); el código completo es 8613310255_V01.
- Por confirmar: Las dos calderas las confirma. Fuera, en Francia cita el código base 8613310255. El despiece oficial de la ZSC35-3MFA23S7200 (otra designación) y para la ZWN 25-8 MFA dan otras placas, sin citar la nuestra.
Dudas frecuentes sobre la placa electrónica 8613310255-V01
¿Dónde está el código de esta placa y qué otros marcados comparo?

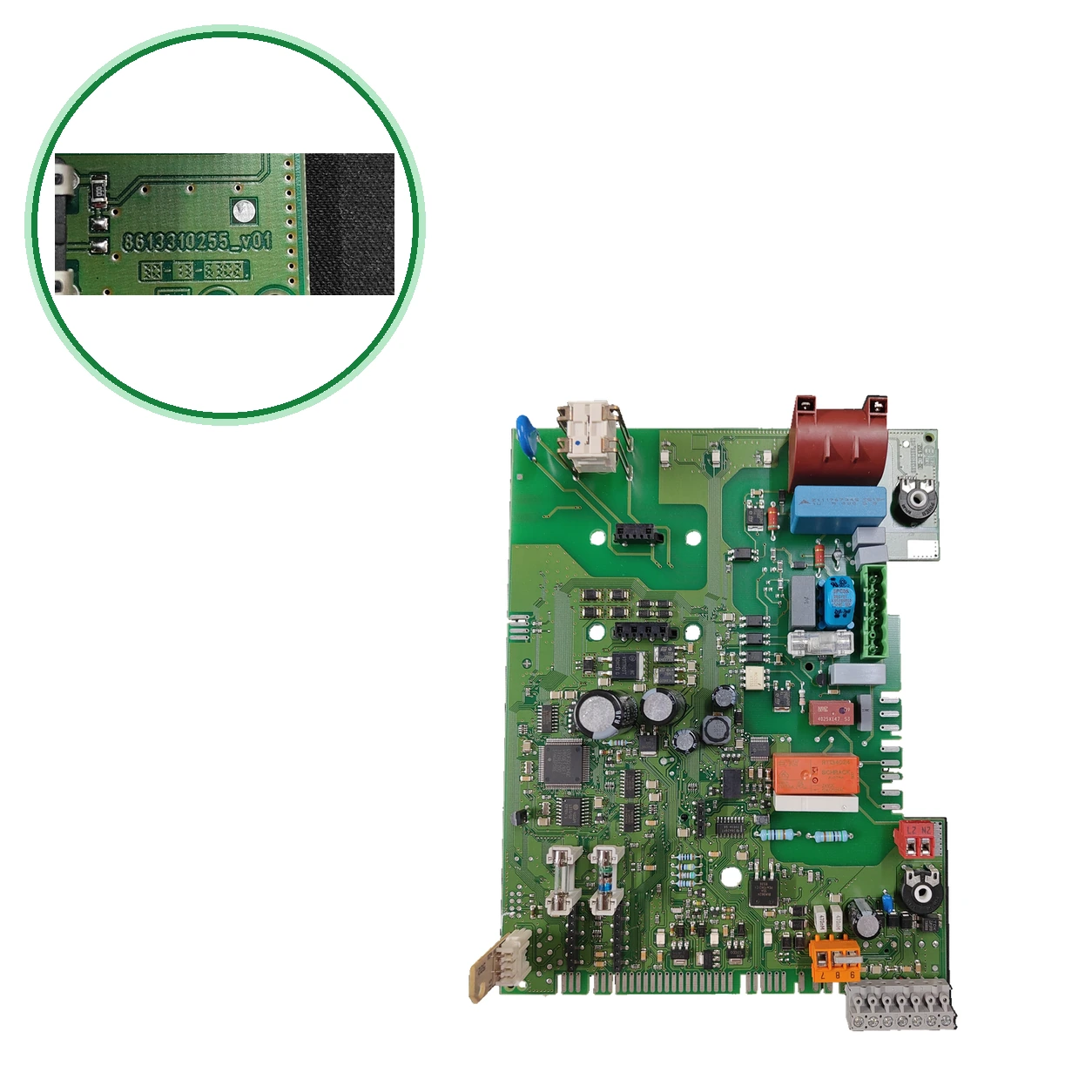

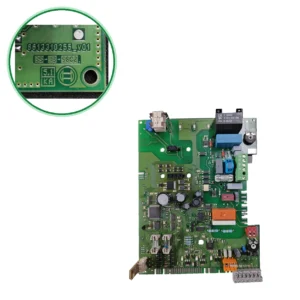

Está marcado en la propia placa: 8613310255_V01 (las fotos de la ficha lo muestran ampliado). Las dos unidades que revisamos llevan además otros marcados: 5.1 KA, un condensador EPCOS de 0,1 μF y 275 V~ y un semiconductor BUK9624-55A en la catalogada como Bosch; 2.1KA, 4025X147 S3 y un condensador EPCOS X2 de 275 V~ en la catalogada como Junkers. sin confirmación adicional explica esos marcados: el código que manda es 8613310255_V01.
¿Sirve para mi ZWN 25-8 MFA?
Sí. Confirmación registrada: esta placa para la ZWN 25-8 MFA; la unidad que la lleva está catalogada como Bosch y marca 5.1 KA en el recuadro. española da otra placa, la 8748300933, para esa caldera y no cita la 8613310255: compara el código completo de tu placa antes de reservarla.
¿Sirve para mi ZSC 35-3 MFA?
Sí. Confirmación registrada: esta placa para la ZSC 35-3 MFA; la unidad que la lleva está catalogada como Junkers y marca 2.1KA y 4025X147 S3. El despiece oficial de Bosch de la CeraclassExcellence ZSC35-3MFA23S7200 (designación de catálogo; no consta que sea tu misma variante) da otra placa, la 8 748 300 947, y no cita la 8613310255: compara el código completo de tu placa.
¿8613310255_V01, 8613310255-V01 y 8613310255 son la misma placa?
Sí: 8613310255_V01 y 8613310255-V01 son el mismo código, escrito con guion bajo o con guion (ficha ). en Francia cita solo 8613310255, sin V01: no sabemos si es la misma variante, así que compara el código completo. sin confirmación adicional explica qué indica el sufijo V01.
¿Es equivalente a la 8 748 300 947 o a la 8748300933?
sin confirmación adicional las une, así que no las damos por equivalentes. La 8 748 300 947 es la «Leiterplatte GZT2c Skin», pos. 3 del grupo Schaltkasten en el despiece oficial de la ZSC35-3MFA23S7200; italiana la menciona como «EX 8748300890» en la ficha del producto. La 8748300933 es una placa reacondicionada que española da para ZWN 25-8 MFA y ZWN 30-8 MFA. Confirmación registrada: la 8613310255_V01 para estas calderas.
¿Qué averías de la ZWN 25-8 MFA apuntan al circuito impreso?
La tabla de fallos del manual oficial (13.2, Tab. 24) recoge el F0 avería interna: controlar las conexiones eléctricas y la sujeción de los cables de encendido y, si procede, cambiar el circuito impreso. Otras dos filas remiten al circuito impreso o a la placa de circuitos: revisar la presión, la sonda, la bomba y el fusible del circuito impreso (purgando el aparato), y comprobar si existe humedad en la placa de circuitos. No nombra la 8613310255_V01.
¿Quién debe montarla y cómo se accede a la electrónica de la ZWN 25-8 MFA?
El manual oficial de la ZWN 25-8 MFA va dirigido al técnico («Instrucciones de instalación y mantenimiento para el técnico»). Para acceder al sistema electrónico indica desmontar la carcasa, retirar el tornillo y plegar el sistema electrónico hacia abajo.
