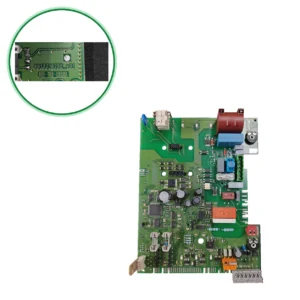

Placa Electrónica Bosch / Junkers 8613310255_V01 · ZWN 25-8 MFA Y ZSC 35-3 MFA
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de control de caldera. Ante el fallo F0 en Junkers ZWN 25-8 MFA, conviene revisar primero las conexiones y los cables de encendido.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 8613310255-V01
- Garantía
- 1 año
Calderas Bosch / Junkers compatibles con la referencia 8613310255-V01
Placa electrónica con referencia 8613310255-V01. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Bosch / Junkers ZWN 25-8 MFA | Bosch / Junkers | Sin confirmar |
|---|---|---|
| Bosch / Junkers ZSC 35-3 MFA | Bosch / Junkers | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 8613310255-V01 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

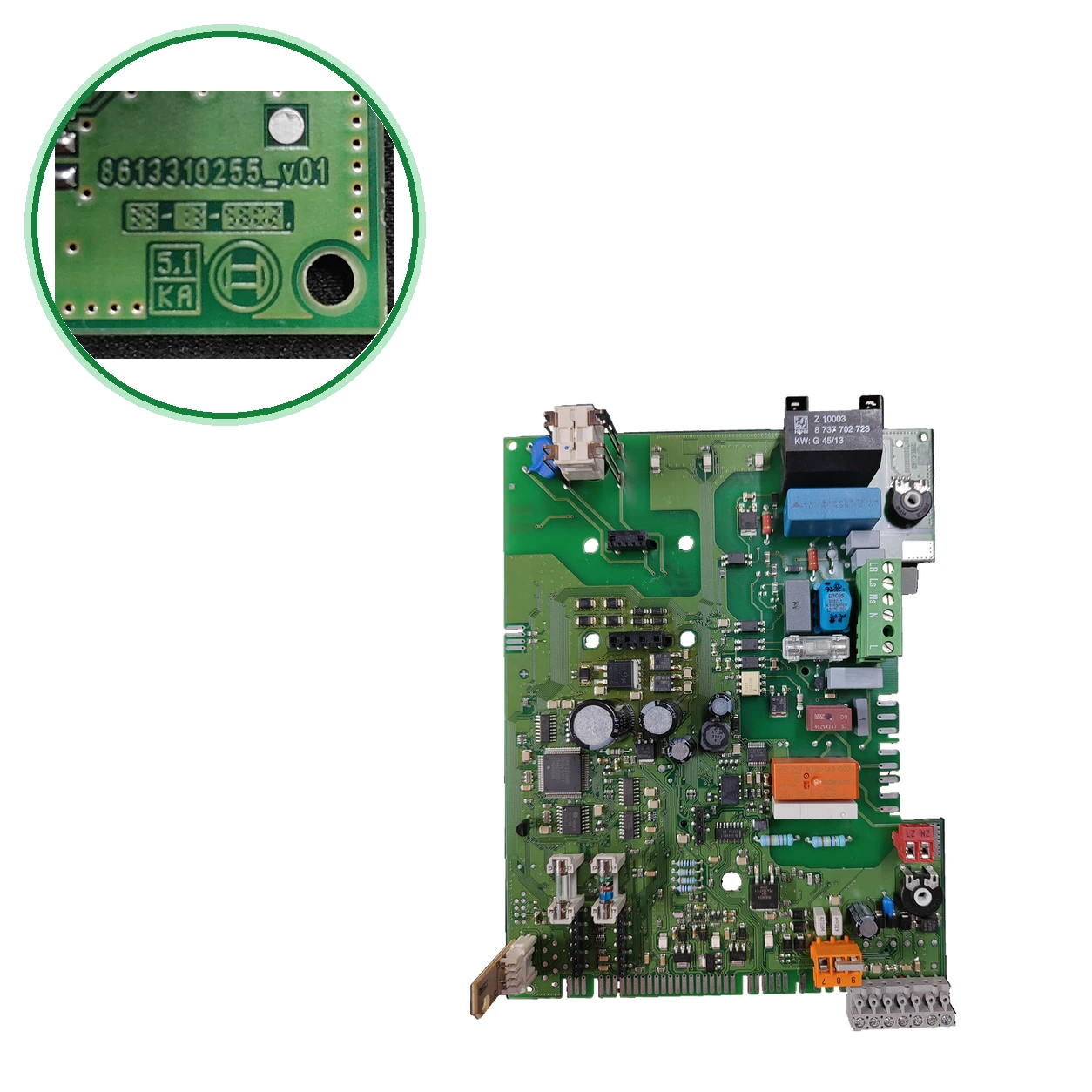

- Busca en tu placa el código marcado 8613310255_V01 (en la ficha también figura como 8613310255-V01) y compáralo entero, con el sufijo _V01, no solo las diez cifras.
- Mira el modelo en la placa de características de tu caldera: Aplicación registrada: la ZWN 25-8 MFA y la ZSC 35-3 MFA.
- Las dos unidades que revisamos llevan marcados distintos (5.1 KA en una; 2.1KA y 4025X147 S3 en la otra): el código que manda es 8613310255_V01.
- dan otros códigos de placa: 8 748 300 947 (despiece oficial de la ZSC35-3MFA23S7200, otra designación) y 8748300933 (ZWN). Si la tuya lleva uno de ellos, lo más probable es que no sea esta pieza.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Reparación de placas electrónicas · Reparación de calderas Junkers
Síntomas que requieren diagnóstico en la placa electrónica 8613310255-V01
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
F0 · Avería interna (ZWN 25-8 MFA)
Causa: Manual oficial, 13.2 Fallos, Tab. 24: controlar las conexiones eléctricas y la sujeción firme de los cables de encendido y, si procede, cambiar el circuito impreso.
- 02
Fallo de la Tab. 24 que remite al fusible del circuito impreso (ZWN 25-8 MFA)
Causa: Tab. 24 del manual oficial de la ZWN 25-8 MFA: controlar la presión de la instalación, la sonda de temperatura, la bomba y el fusible del circuito impreso, y purgar el aparato.
- 03
Fallo de la Tab. 24 que remite a la placa de circuitos (ZWN 25-8 MFA)
Causa: Tab. 24 del manual oficial de la ZWN 25-8 MFA: comprobar si existe humedad en la placa de circuitos.
- 04
La ZWN 25-8 MFA da el fallo F0 (avería interna)
Causa: Avería interna del aparato: conexiones eléctricas o cables de encendido mal sujetos o, si procede, el circuito impreso.
Revisa las conexiones eléctricas y que los cables de encendido estén bien sujetos. Cambia la placa solo si procede.
- 05
La ZWN 25-8 MFA da el fallo E9 (limitador de temperatura disparado)
Causa: Puede estar relacionado con la presión de la instalación, la sonda de temperatura, la bomba o el fusible del circuito impreso.
Controla la presión, la sonda, el funcionamiento de la bomba y el fusible del circuito impreso, y purga el aparato.
- 06
La ZWN 25-8 MFA da el fallo F7 (llama con el aparato apagado)
Causa: Posible humedad en la placa de circuitos.
Comprueba si hay humedad en la placa de circuitos antes de pedir otra.
Códigos de error Bosch / Junkers que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F0 | Avería interna (ZWN 25-8 MFA) | Comprueba las conexiones eléctricas y la sujeción firme de los cables de encendido. Si procede, cambia el circuito impreso (la placa electrónica). |
| E9 | Limitador de temperatura disparado (ZWN 25-8 MFA) | Controla la presión de la instalación, la sonda de temperatura, el funcionamiento de la bomba y el fusible del circuito impreso, y purga el aparato. La placa es solo uno de los puntos a revisar. |
| F7 | Llama con el aparato apagado (ZWN 25-8 MFA) | Comprueba si hay humedad en la placa de circuitos. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Bosch / Junkers 8613310255-V01
- Referencia de catálogo
- 8613310255-V01
- SKU interno Uniclima
- PLC260
- Marca
- Bosch / Junkers
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 10 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Inventario — Marcado recuadro
- 5.1 KA
- Inventario — Condensador EPCOS
- 0,1 μF; 275 V~
- Inventario — Semiconductor
- BUK9624-55A
- Inventario — Conector
- 9, 8, 7
- Inventario — Aplicación indicada en inventario
- ZWN 25-8 MFA
- Identificación — Código marcado
- 8613310255_v01
- Datos del inventario — Marcado recuadro
- 5.1 KA
- Datos del inventario — Condensador EPCOS
- 0,1 μF; 275 V~
- Datos del inventario — Semiconductor
- BUK9624-55A
- Datos del inventario — Conector
- 9, 8, 7
- Datos del inventario — Aplicación indicada en inventario
- ZWN 25-8 MFA
- Aplicaciones pendientes de comprobar
- ZWN 25-8 MFA — compatibilidad anotada; pendiente de confirmar por variante.
- El manual oficial de la ZWN 25-8 MFA pide revisar antes las conexiones y los cables de encendido: el circuito impreso se cambia «si procede».
- No confundir: BUK9624-55A — Semiconductor de la unidad Bosch (componente de la placa) — Es un componente interno, no el código que identifica la placa
- No confundir: 8 748 300 947 — Placa «Leiterplatte GZT2c Skin» (pos. 3, grupo Schaltkasten) en el despiece oficial de Bosch de la CeraclassExcellence ZSC35-3MFA23S7200; italiana la menciona como «EX 8748300890» en la ficha del producto — Otro código: sin confirmación adicional lo une al 8613310255. Confirmación registrada: el 8613310255_V01 para la ZSC 35-3 MFA; compara el código de tu placa
- No confundir: 8748300933 — Placa reacondicionada que española da para ZWN 25-8 MFA y ZWN 30-8 MFA — Otro código: no cita el 8613310255. Confirmación registrada: el 8613310255_V01 para la ZWN 25-8 MFA; compara el código de tu placa
- Una lectura aislada de la etiqueta de la unidad Junkers dio 861330255_V01 (falta un dígito); el código completo es 8613310255_V01.
- Por confirmar: Las dos calderas las confirma. Fuera, en Francia cita el código base 8613310255. El despiece oficial de la ZSC35-3MFA23S7200 (otra designación) y para la ZWN 25-8 MFA dan otras placas, sin citar la nuestra.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: ZWN 25-8 MFA; ZSC 35-3 MFA.
Dudas frecuentes sobre la placa electrónica 8613310255-V01
¿Dónde está el código de esta placa y qué otros marcados comparo?
¿Sirve para mi ZWN 25-8 MFA?
¿Sirve para mi ZSC 35-3 MFA?
¿8613310255_V01, 8613310255-V01 y 8613310255 son la misma placa?
¿Es equivalente a la 8 748 300 947 o a la 8748300933?
¿Qué averías de la ZWN 25-8 MFA apuntan al circuito impreso?
¿Quién debe montarla y cómo se accede a la electrónica de la ZWN 25-8 MFA?
