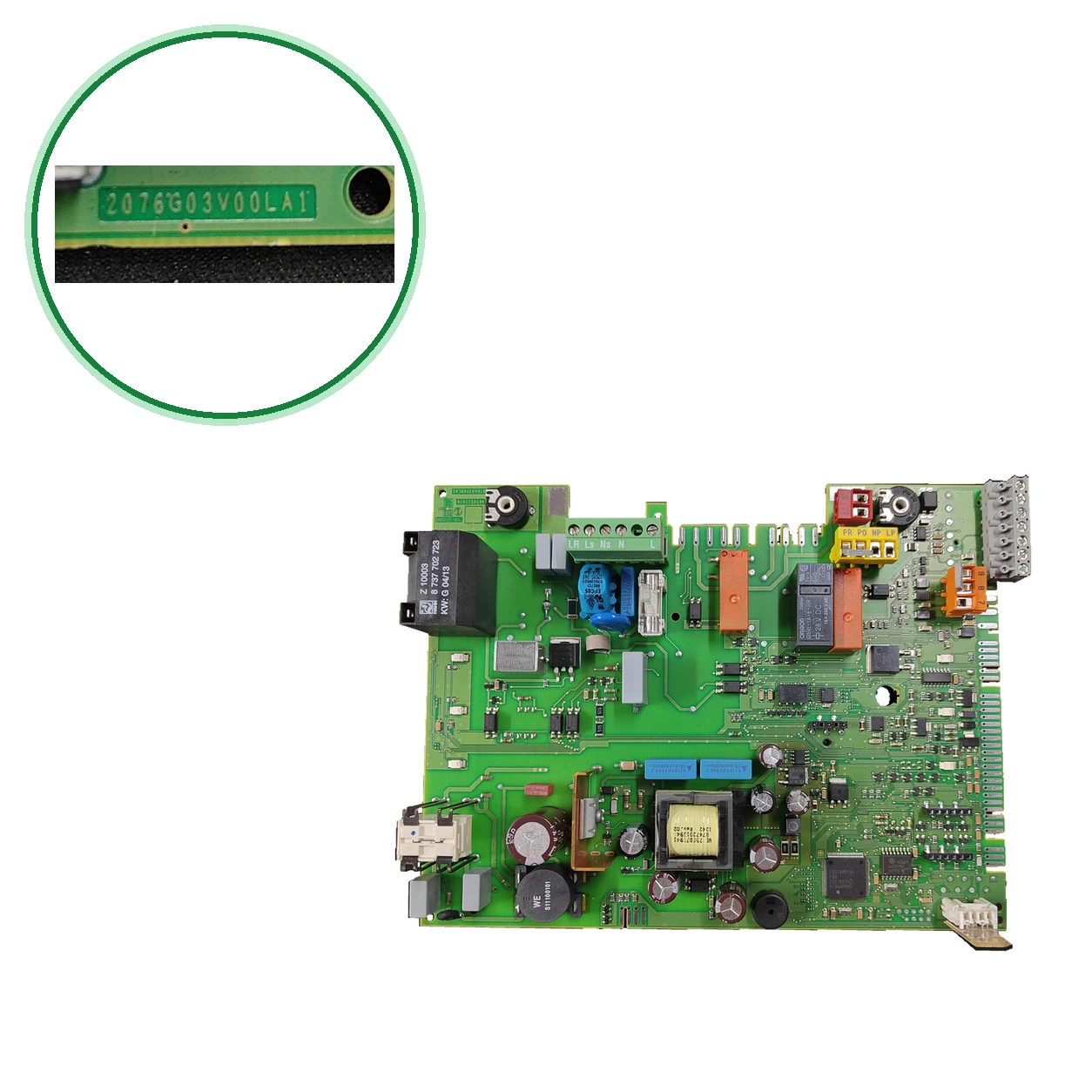

Placa Electrónica Junkers 8638512076 · 2016G03V00LA1 Para ZWBC 30-2C

Por confirmar: Placa de control de la caldera: gestiona el encendido, la modulación, las seguridades y la comunicación. Se sospecha de ella si la caldera no enciende, se reinicia o marca errores sin sentido.

Tipo de pieza: Placas Electrónicas
Estado: Reacondicionado
SKU interno: PLC236
Garantía: 1 año

IVA incluido Stock · 6 Uds

Compatibilidad

Calderas Junkers (Bosch) compatibles

Placa electrónica. Una compatibilidad contrastada: Junkers ZWBC 30-2C 23 MODELO 2. Hay otros 18 modelos que todavía estamos comprobando.

Compatibilidad contrastada

Modelo de caldera	Familia	Verificación
Junkers (Bosch) Junkers ZWBC 30-2C 23 MODELO 2	Junkers (Bosch)	Contrastada

Modelos pendientes de comprobar

Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.

Junkers (Bosch) Junkers ZWBC24-2C	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWBC28-2C	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWB22-2C	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWBC35-2C	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWB28-3A	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWBC22-2C	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWBC24A-2C	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWB30-2C	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWBC36-2C	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWBR30-3A	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWB24-1A	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWB28-1A	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWBR28-3A	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWBC32-2C	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWBR24-3A	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWBC30S-2C	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Series Junkers Compact, Ceramic y ZWB	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Bosch ZWB28-3C23S5500	Junkers (Bosch)	Sin confirmar

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Guía

Cómo comprobar si es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

Por confirmar: Busca el número 8638512076 en el circuito impreso de tu placa; indica que suele ir serigrafiado ahí o en una pegatina del lateral.
Compara también la designación (2016G03V00LA1 en esta unidad) y los marcados 49-12-088 y CMKY-G3X.
Por confirmar: Fíjate en la tercera cifra de la designación: y (mismo código de catálogo) y de dan 2076G03V00LA1 con el mismo 8638512076.
Compara el número y la posición de los relés y de los conectores con los de tu placa. Si lleva 8748300923 (antigua 87483007140), es otra referencia: consúltanos.
Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.

Reparación de placas electrónicas · Reparación de calderas Junkers

Diagnóstico y códigos de error

Síntomas que requieren diagnóstico en la placa electrónica

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

01
La caldera no enciende, se reinicia sola o marca errores sin sentido
Causa: Por confirmar: Es lo que asocia a una placa de este tipo. Que un técnico lo confirme antes de cambiarla.
02
Relés pegados o componentes con marcas de quemadura
Causa: Por confirmar: Se ven en la propia placa; los cita como señal de placa dañada.
03
La caldera no enciende y muestra EA.
Causa: No detecta llama tras varios intentos de encendido: electrodo, cable de encendido, presión de gas o válvula de gas.
Que lo revise un técnico, que comprobará el gas, el electrodo y el cable de encendido.
04
La caldera muestra F7 aunque está apagada.
Causa: Electrodos sucios o con fuga a masa, conducto de gases defectuoso, o placa electrónica húmeda.
Que lo revise un técnico.
05
La caldera muestra F0 (fallo interno).
Causa: Contactos eléctricos o cables de encendido en mal estado, o placa electrónica defectuosa.
Que lo revise un técnico, que comprobará los contactos y cambiará la placa si hace falta.
06
La caldera muestra F1 (error interno de datos).
Causa: Fallo en la memoria de la electrónica.
Que lo revise un técnico. Si el error se repite, puede tocar cambiar la placa.
07
La caldera no recibe señal del termostato y no responde a la petición de calor.
Causa: Cable del bus entre termostato y caldera suelto o interrumpido.
Apagar la caldera, limpiar las conexiones y revisar el cable entre termostato y caldera. Si sigue, que lo revise un técnico.
08
La caldera abre gas, intenta encender y se bloquea sin llama.
Causa: No hay detección de llama: electrodo de ionización, presión de gas o válvula de gas.
Comprueba que la llave de gas está abierta. Si el gas llega bien, que lo revise un técnico.
09
La caldera muestra F0 en el display.
Causa: Contactos eléctricos o cables de encendido defectuosos; placa electrónica averiada.
Que un técnico revise primero contactos y cables; si el fallo sigue, cambiar la placa.
10
La caldera no enciende y se bloquea con EA.
Causa: Llave de gas cerrada, presión de flujo de gas baja, electrodos o cable de encendido defectuosos.
Que un técnico revise la llave de gas, la presión, los electrodos y el conducto de gases.
11
La caldera muestra F7 con el aparato apagado.
Causa: Electrodos, conducto de gases o placa húmeda; a veces válvula de gas que no cierra.
Que lo revise un técnico: electrodos, conducto de gases y humedad en la placa.
12
La caldera sigue con llama después de cortar el gas (FA).
Causa: Válvula de gas no estanca, sifón de condensado sucio, electrodos.
Que lo revise un técnico de inmediato.
13
La caldera se bloquea con EA: no enciende y no detecta llama.
Causa: Llave de gas cerrada, presión de gas insuficiente, electrodos o cable de encendido defectuosos, conducto de gases obstruido.
Que un técnico revise la llave de gas, la presión, los electrodos y el conducto de gases.
14
La caldera muestra F0 o F1 en la pantalla.
Causa: Fallo interno de la electrónica o error interno de datos.
Que lo revise un técnico: comprobar contactos y cables de encendido y, si hace falta, cambiar la placa.
15
La caldera muestra A8 y no se comunica con el regulador.
Causa: Se ha interrumpido la comunicación con el regulador o con el módulo.
Que lo revise un técnico. Revisar el cable de unión del bus.
16
La caldera muestra FA: sigue detectando llama.
Causa: Sigue detectando llama después de cerrar el gas.
Avisar a un técnico cuanto antes. No manipular el gas ni la caldera.
17
La caldera se bloquea con EA al encender.
Causa: No se detecta llama: falta de gas, chispa o fallo de la ionización.
Rearmar una vez. Si vuelve a salir, que lo revise un técnico.
18
La caldera muestra b1.
Causa: No se detecta el conector de codificación.
Que lo revise un técnico: conector de codificación o chip de configuración.
19
La caldera muestra b2 o b3.
Causa: Error interno de datos.
Que lo revise un técnico especialista. Si se confirma el fallo, sustituir la placa.
20
La caldera se bloquea con E9.
Causa: Se ha disparado el limitador de temperatura del bloque térmico.
Que lo revise un técnico: circulación de agua, presión y limitador.
21
En pantalla aparece A8 y la caldera deja de recibir órdenes del termostato o regulador BUS.
Causa: Cable del BUS suelto, cortado o mal conectado.
Revisar el cable del BUS y sus bornes. Si el código vuelve, que lo revise un técnico.
22
En pantalla aparece b2 o b3 (error interno de datos).
Causa: Fallo en la electrónica de la caldera (Heatronic 3).
Que lo revise el servicio técnico oficial. Si el fallo persiste, que comprueben las conexiones de la placa y la sustituyan.
23
Aparece el código A8 y el regulador o termostato BUS deja de comunicar con la caldera.
Causa: Cable de unión del regulador o termostato BUS suelto, cortado o defectuoso.
Que un técnico revise el cable de unión del regulador y sus bornes.
24
La caldera se bloquea con F0 y el código vuelve tras rearmar.
Causa: Contactos o cables de encendido en mal estado, o placa electrónica defectuosa.
Si el F0 vuelve, que un técnico revise los contactos y cables de encendido y sustituya la placa.
25
La caldera sigue detectando llama después de cortar el gas y muestra FA.
Causa: Válvula de gas que no cierra del todo o humedad en la electrónica.
Que lo revise un técnico: válvula de gas y electrónica.

Códigos de error Junkers (Bosch) que requieren diagnóstico

Código	Avería	Comprobaciones técnicas
EA	No se detecta llama tras varios intentos de encendido.	Suele estar en el electrodo, el cable de encendido o el gas. Si todo eso está bien, puede ser la placa. Que lo revise un técnico.
F0	Fallo interno de la electrónica.	Comprueba antes los contactos y los cables de encendido. Si siguen bien, la placa suele ser el problema. Que lo revise un técnico.
F7	Se detecta llama con el aparato apagado.	Apunta a los electrodos, al conducto de gases o a la humedad de la placa. Que lo revise un técnico.
F1	Error interno de datos de la electrónica.	Si se repite, la placa suele ser el problema. Que lo revise un técnico.
CC	La caldera no detecta la sonda de temperatura exterior.	Comprueba que la sonda exterior y su cable no tengan cortes ni conexiones sueltas. Si sigue, que lo revise un técnico.
A7	La sonda de agua caliente sanitaria está defectuosa.	Comprueba el cable y la conexión de la sonda de agua caliente. Si sigue, que lo revise un técnico.
E9	Sobrecalentamiento: ha saltado el limitador de temperatura y la caldera se para.	Revisa que haya presión suficiente y que la caldera esté purgada. Si se repite, que lo revise un técnico: puede haber falta de caudal o un fallo de la bomba.
FA	La caldera sigue detectando llama después de cerrar el gas.	Que lo revise un técnico de inmediato: es un fallo de seguridad.
b1	No se detecta el conector de codificación.	Conectar bien el conector de codificación; medirlo y sustituirlo si hace falta.
A8	Comunicación interrumpida con el BUS.	Comprobar el cable de unión del regulador BUS y sus conexiones.
b2	Error interno de datos de la electrónica.	Consultar las instrucciones de servicio para el técnico; comprobar las conexiones de la placa y sustituirla si el fallo persiste.
b3	Error interno de datos de la electrónica.	Consultar las instrucciones de servicio para el técnico; comprobar las conexiones de la placa y sustituirla si el fallo persiste.
E2	Sonda de temperatura de ida de calefacción defectuosa.	Apunta a la placa solo si la sonda y su cable están bien. Que lo revise un técnico.
d5	Sonda de temperatura externa de impulsión defectuosa (depósito de equilibrado hidráulico).	Solo aplica si la instalación tiene esta sonda. Si la sonda y su cable están bien, que lo revise un técnico.
B7	Error interno de la electrónica (panel de mando), con el conector codificado no reconocido como causa posible.	Que un técnico revise el conector codificado y sus conexiones. Si el código sigue, el panel de mando puede estar defectuoso.
b2 / b3	Error interno de datos de la electrónica Heatronic 3.	Si el fallo persiste, que un técnico revise las conexiones de la placa y la sustituya si hace falta.
D1	Sonda de retorno en cortocircuito o desconectada.	Que un técnico revise la sonda de retorno y su conector.
E0	Fallo interno en el circuito impreso de la placa electrónica.	Si persiste, que un técnico revise si hay humedad o contactos sulfatados y sustituya la placa si hace falta.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Datos técnicos

Ficha de la placa electrónica Junkers (Bosch)

SKU interno Uniclima: PLC236
Marca: Junkers (Bosch)
Tipo de pieza: Placas Electrónicas
Unidades en stock: 6 uds
Estado: Reacondicionado
Garantía: 1 año
Envío: 1–2 días laborables (España peninsular)
Devolución: 14 días

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Clasificacion marcada PCB: 94V-0
Inventario — Subcomponente relé OMRON: G5RL-1A-E-HR; bobina 24 VDC; contactos 16 A 250 VAC / 12 A 24 VDC
Inventario — Bornes visibles: LR-LS-Ns-N-L; PR-PO-NP-LP; 6-8-7
Inventario — Marca indicada: BOSCH
Inventario — Referencia indicada: PCB: 8638512076
Inventario — Marcado PCB: 8638512076; 49-12-088; CMKY-G3X
Identificación — Designación marcada: 2016G03V00LA1
Identificación — Código marcado: 2016G03V00LA1
Identificación — Código marcado: 8638512076
Identificación — Código marcado: 49-12-088
Identificación — Código marcado: CMKY-G3X
Ficha técnica — Clasificacion marcada PCB: 94V-0
Datos del inventario — Subcomponente relé OMRON: G5RL-1A-E-HR; bobina 24 VDC; contactos 16 A 250 VAC / 12 A 24 VDC
Datos del inventario — Bornes visibles: LR-LS-Ns-N-L; PR-PO-NP-LP; 6-8-7
Datos del inventario — Marca indicada: BOSCH
Datos del inventario — Referencia indicada: PCB: 8638512076
Datos del inventario — Marcado PCB: 8638512076; 49-12-088; CMKY-G3X
Modelo registrado: 2076G03V00LA1
Marcados adicionales: Marcajes PCB: 94V-0; CMKY-63X; 2076G03V00LA1. Relé OMRON G5RL-1A-E-HR: bobina 24 VDC; contactos 16 A 250 VAC / 12 A 24 VDC. Bornes: LR-LS-NS-N-L; PR-PO-NP-LP; 6-8-7. Marcados PCB: 8638512076; 49-12-088; CMKY-G3X. En ficha técnica también aparece «MODELO 2».
Aplicaciones pendientes de comprobar: Junkers ZWBC 30-2C 23 — compatibilidad anotada; pendiente de confirmar por variante. y10154 citan CerapurComfort24-2C y28-2C; aplicaciones comerciales a validar según versión.

Antes de comprar

Por confirmar: indica que puede haber oxidación interna del circuito impreso por humedad.
Por confirmar: Junkers ZWBC24-2C — 1 origen; de la familia publican 8748300923 (otra pieza)
Por confirmar: Junkers ZWBC28-2C — 1 origen; de la familia publican 8748300923 (otra pieza)
Por confirmar: Junkers ZWB22-2C — 1 origen
Por confirmar: Junkers ZWBC35-2C — 1 origen
Por confirmar: Junkers ZWB28-3A — 1 origen
Por confirmar: Junkers ZWBC22-2C — 1 origen
Por confirmar: Junkers ZWBC24A-2C — 1 origen
Por confirmar: Junkers ZWB30-2C — 1 origen
Por confirmar: Junkers ZWBC36-2C — 1 origen
Por confirmar: Junkers ZWBR30-3A — 1 origen
Por confirmar: Junkers ZWB24-1A — 1 origen
Por confirmar: Junkers ZWB28-1A — 1 origen
Por confirmar: Junkers ZWBR28-3A — 1 origen
Por confirmar: Junkers ZWBC32-2C — 1 origen
Por confirmar: Junkers ZWBR24-3A — 1 origen
Por confirmar: Junkers ZWBC30S-2C — 1 origen
Por confirmar: Series Junkers Compact, Ceramic y ZWB — 1 origen
Por confirmar: Bosch ZWB28-3C23S5500 — 1 origen: (solo el título del )
No confundir: 8748300923 — Placa Junkers ZWBC24 / ZWBC25-30 / ZWBC28 (antigua 87483007140), según — Ninguna de las dos fichas cita 8638512076. Confirmación registrada: 8638512076 para la ZWBC 30-2C 23 modelo 2: compara el código de tu placa.

Preguntas frecuentes

Dudas frecuentes sobre la placa electrónica

¿Dónde está el código de esta placa y qué significan los marcados?

En esta unidad el circuito lleva 8638512076, 49-12-088 y CMKY-G3X, y la designación es 2016G03V00LA1 (marca indicada: Bosch). 8638512076 como referencia OEM y dice que suele ir serigrafiada en el circuito o en una pegatina del lateral. sin confirmación adicional leída explica 49-12-088 ni CMKY-G3X: sirven para comparar con tu placa.

¿Sirve para mi Junkers ZWBC 30-2C?

Sí. Confirmada: para la Junkers ZWBC 30-2C 23 modelo 2, y también la da para la ZWBC30-2C. Si tu caldera es otra variante, compara 8638512076 y la designación o envíanos desde Contacto una foto de tu placa y de la placa de características.

¿Es equivalente la placa 8748300923 que dan algunas para la ZWBC24, 25/30 y 28?

sin confirmación adicional leída lo dice. y dan 8748300923 (antigua 87483007140) como placa de las Junkers ZWBC24, ZWBC25/30 y ZWBC28 y no citan 8638512076. Confirmación registrada: 8638512076 para la ZWBC 30-2C 23 modelo 2: compara el código de tu placa.

¿Sirve para otras Junkers, como la ZWBC 35-2C o la ZWBC 22-2C?

Una sola (con su ficha en: un origen) la da para otros 16 modelos ZWB/ZWBC (ZWBC35-2C, ZWBC22-2C…) y las series Compact, Ceramic y ZWB. de la familia publican la 8748300923, que no citan 8638512076. Sin despiece oficial leído: compara 8638512076 con tu placa o llámanos al 911 17 77 77.

¿Es la misma pieza que la «2076G03V00LA1 8638512076» de?

sin confirmación adicional leída lo aclara. y dan 8638512076 con marca Vaillant y designación 2076G03V00LA1; de la da con 2076G03V00LA1 para una Bosch ZWB28-3C23S5500. Esta unidad está marcada 2016G03V00LA1 y su marca indicada es Bosch. Confirmada: para la Junkers ZWBC 30-2C. Si tu placa dice 2076G03V00LA1, envíanos desde Contacto una foto de tu placa y de la placa de características.

¿Qué síntomas apuntan a esta placa?

Por confirmar: la relaciona con una caldera que no enciende, se reinicia sola o marca errores sin sentido, con relés pegados, marcas de quemadura u oxidación por humedad. Son señales generales de una placa dañada: que un técnico las confirme antes de cambiarla.

¿Puedo montarla yo mismo?

No. La sustitución requiere manipulación eléctrica y conocimientos especializados, y esta unidad lleva un relé OMRON G5RL-1A-E-HR con contactos de 16 A a 250 V CA. Debe montarla un técnico cualificado.

Envío en 1–2 días laborables 1–2 días laborables (España peninsular)

Garantía 1 año revisado y probado

Devolución 14 días piezas sin instalar

Soporte técnico verificamos tu modelo

Placa Electrónica Junkers 8638512076 · 2016G03V00LA1 Para ZWBC 30-2C
