Placa Electrónica Bertelli & Partners DIMS05-SA06 · 70123702 Para Manaut Minox Condens 24 E
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de Bertelli & Partners (B&P) para calderas Manaut y Biasi. Antes de cambiarla, un técnico debe descartar otras causas de la avería.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC335
- Garantía
- 1 año
Calderas Savio Biasi compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 7 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Savio Biasi Parva Condensing M110 y M110B (24 y 32, SM y SV) | Savio Biasi | Sin confirmar |
|---|---|---|
| Savio Biasi Futura M110.24SA/B | Savio Biasi | Sin confirmar |
| Savio Biasi 824 CM/ED y 828 CM/ED | Savio Biasi | Sin confirmar |
| Savio Biasi Manaut Minox Condens 32 E | Savio Biasi | Sin confirmar |
| Savio Biasi Biasi Chip Condensing 24S/32S | Savio Biasi | Sin confirmar |
| Savio Biasi Manaut Minox Condens 24 E (24E) | Savio Biasi | Sin confirmar |
| Savio Biasi Mini Condens 24E | Savio Biasi | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

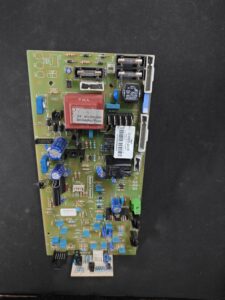

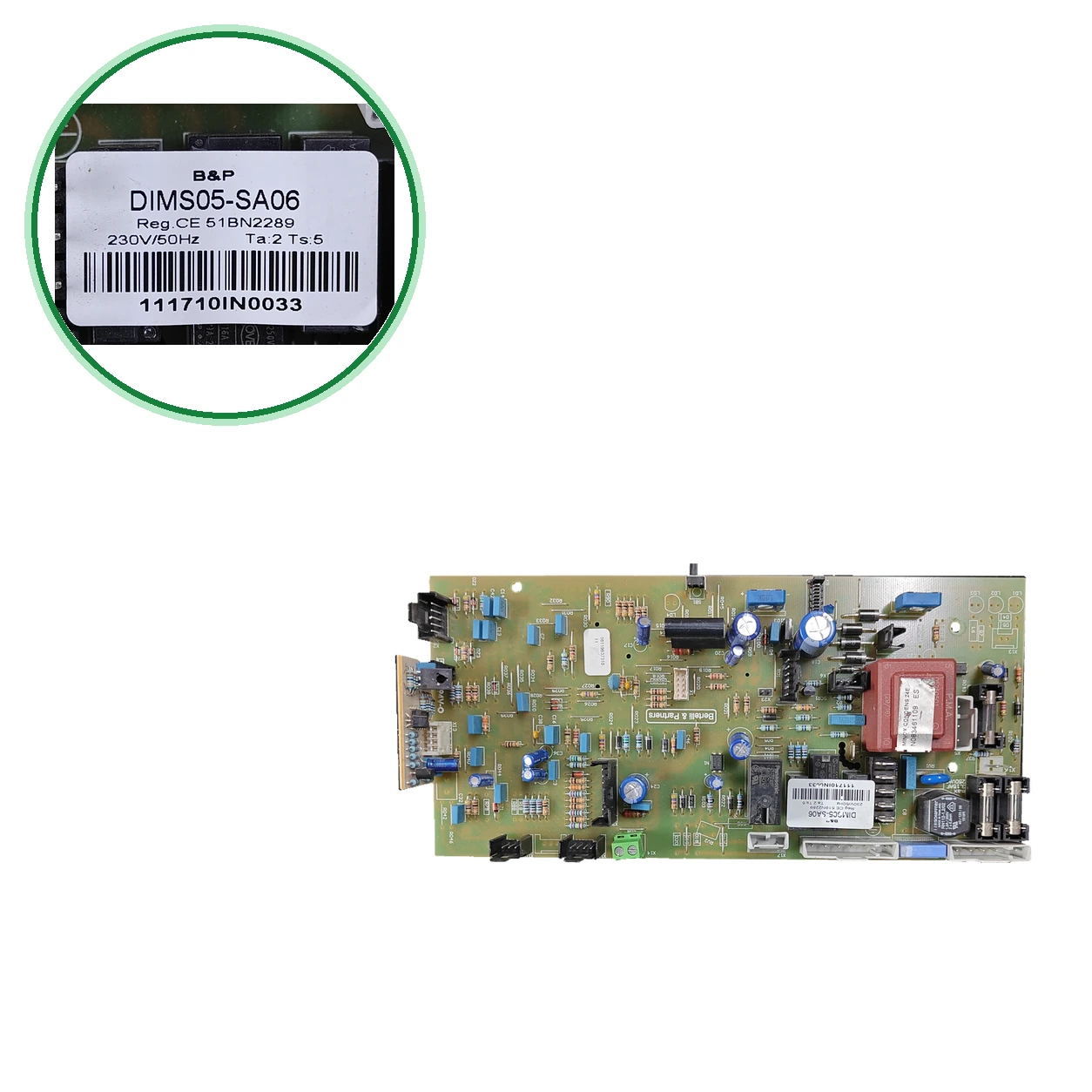

- Busca en la placa el identificador DIMS05-SA06 (o «DIMS05 SA06») y el código del circuito 70123702. Nuestra unidad lleva también el registro CE 51BN2289.
- Compara también el BI1955102: es el código Biasi que unen a la DIMS05-SA06, aunque no figura en la etiqueta de nuestra unidad.
- Por confirmar: No la confundas con la DIMS05-SA08 (BI2115104), que para las M150 y M151: mira cómo acaba el identificador.
- Mira el modelo exacto en la placa de características de tu caldera (por ejemplo, Minox Condens 24 E).
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Reparación de placas electrónicas · Reparación de calderas Manaut
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
Aparece 06E, 07E u 08E: anomalía en una sonda NTC.
Causa: Sonda NTC de calefacción, sanitaria o exterior averiada o con el cableado defectuoso.
Que lo revise un técnico: comprobar la sonda y su conexión.
- 02
La caldera no enciende y se bloquea con el código E01.
Causa: No se detecta llama al arrancar: fallo de gas, de encendido o del electrodo.
Rearmar una vez. Si se repite, que lo revise un técnico.
- 03
La caldera se bloquea con E11 aunque el quemador esté apagado.
Causa: Llama parásita: el electrodo de ionización, su cable o la placa detectan llama.
Que lo revise un técnico: electrodo, cable y placa.
- 04
El código E03 vuelve a aparecer después de rearmar la caldera.
Causa: Fallo interno de la placa o del cableado.
Rearmar y observar. Si vuelve, que lo revise un técnico: cableado y, después, la placa.
- 05
La caldera se bloquea con E06, E07 o E08 y la temperatura que muestra no es fiable.
Causa: Sonda NTC averiada, o con conector o cable en mal estado.
Que lo revise un técnico: conector, cable y sonda.
- 06
La caldera se bloquea con E22: hay llama aunque la válvula de gas esté cerrada.
Causa: Llama presente después de cerrar la válvula de gas: fallo de la placa o de la válvula.
Es una alarma de seguridad: que lo revise un técnico cuanto antes.
Códigos de error Savio Biasi que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 01E | Bloqueo por fallo de encendido del quemador. | Pulsar el botón de restablecimiento una vez. Si vuelve a bloquearse, que lo revise un técnico: suele ser el electrodo de encendido o de detección de llama, y después la válvula de gas. |
| 06E | Anomalía de la sonda NTC de calefacción. | Que lo revise un técnico: comprobar la sonda de calefacción y su conexión. |
| 07E | Anomalía de la sonda NTC de agua caliente sanitaria. | Que lo revise un técnico: comprobar la sonda de agua caliente y su conexión. |
| 08E | Anomalía de la sonda NTC exterior. | Que lo revise un técnico: comprobar la sonda exterior y su cableado. |
| E01 | Bloqueo de seguridad por fallo de encendido: no se detecta llama al arrancar. | Rearmar una vez. Si se repite, que lo revise un técnico: gas, electrodo, cable de encendido y placa. |
| E02 | Bloqueo por disparo del termostato de seguridad, por sobretemperatura. | Comprobar que hay circulación de agua y purgar el aire. Si se repite, que lo revise un técnico. |
| E03 | Bloqueo genérico: fallo interno sin detalle concreto. | Rearmar y observar. Si vuelve, que lo revise un técnico: apunta a la placa y al cableado. |
| E06 | Avería de la sonda NTC de calefacción (impulsión). | Que lo revise un técnico: conector, cable y sonda. Apunta a la sonda si el cable está bien. |
| E07 | Avería de la sonda NTC de agua caliente sanitaria. | Que lo revise un técnico: conector, cable y sonda sanitaria. Agua caliente inestable apunta a la sonda. |
| E08 | Avería de la sonda NTC externa. Solo afecta si hay sonda exterior instalada. | Que lo revise un técnico: cable y sonda exterior. |
| E11 | Llama parásita: la caldera detecta llama con el quemador apagado. | Que lo revise un técnico: electrodo de ionización, cable y placa. |
| E12 | Avería de la sonda NTC de retorno de calefacción. | Que lo revise un técnico: conector, cable y sonda. La lectura del retorno no es fiable. |
| E19 | Anomalía de la sonda de entrada de agua sanitaria. | Que lo revise un técnico: conector y sonda de entrada sanitaria. |
| E20 | Bloqueo de la válvula de gas por fallo del hardware de pilotaje de la válvula. | Rearmar y comprobar si vuelve. Si persiste, que lo revise un técnico: suele ser la placa. |
| E21 | Bloqueo de la válvula de gas por fallo del relé de control de la válvula. | No tiene arreglo en campo: que lo revise un técnico. Apunta a la placa. |
| E22 | Presencia de llama después de cerrar la válvula de gas. | Es una alarma de seguridad: que lo revise un técnico cuanto antes. Apunta a la placa o a la válvula de gas. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Savio Biasi
- SKU interno Uniclima
- PLC335
- Marca
- Savio Biasi
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Alimentación
- 230 V / 50 Hz
- Parámetro Ta
- 2
- Parámetro Ts
- 5
- Registro CE
- 51BN2289
- Valores nominales del relé MINI-SERIES POWER RELAY
- 12 A / 250 VAC; 10 A / 250 VAC; 8 A / 250 VAC
- Marcado del transformador
- N083461109 ES
- Procedencia de los datos adicionales
- Información declarada; referencias auxiliares y aplicaciones sin equivalencia del fabricante acreditada.
- Inventario — Ta
- 2 s
- Inventario — Parametros de etiqueta sin unidad indicada
- Ta:2 / Ts:5
- Referencia registrada
- DIMS05-SA06
- Marcados adicionales
- Registro CE: 51BN2289. Parámetros de etiqueta sin unidad indicada: Ta 2; Ts 5. Transformador marcado N083461109 ES. Relé MINI-SERIES POWER RELAY con ratings transcritos: 12 A / 250 VAC; 10 A / 250 VAC; 8 A / 250 VAC.
- Aplicaciones pendientes de comprobar
- MANAUT MINOX CONDENS 24 E; MINOX CONDENS 24E; MINI CONDENS 24E — aplicaciones anotadas; pendientes de confirmar por variante.
