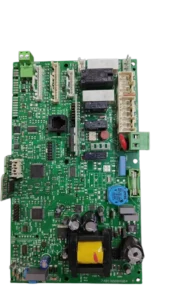

Placa Electrónica Chaffoteaux Pigma Green Evo - Ref. 60001899
Al abrir el grifo de agua caliente, la Placa Electrónica Chaffoteaux Pigma Green Evo - Ref. 60001899 se activa para controlar el encendido y la modulación del quemador. Esta pieza es responsable de la gestión de la bomba y de las seguridades de la caldera. Si falla, es posible que la caldera no arranque, se bloquee o presente un funcionamiento errático, mostrando errores como 3 03, 3 05, 3 06 o 3 07. Es compatible con calderas Chaffoteaux Pigma Green, entre otras, como los modelos Alixia Green y Ariston Clas Premium Evo. Un técnico debe confirmar mediante diagnóstico si procede sustituirla si experimentas estos problemas para restaurar el funcionamiento adecuado de tu sistema.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 60001899 03
- Garantía
- 1 año
Calderas Chaffoteaux compatibles con la referencia 60001899 03
Placa electrónica con referencia 60001899 03. Diez compatibilidades contrastadas: PIGMA GREEN EBUS2 25 y PIGMA GREEN EBUS2 30.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux PIGMA GREEN EBUS2 25 | Chaffoteaux Pigma Green | Contrastada |
| Chaffoteaux PIGMA GREEN EBUS2 30 | Chaffoteaux Pigma Green | Contrastada |
| Chaffoteaux PIGMA GREEN EBUS2 35 | Chaffoteaux Pigma Green | Contrastada |
| Chaffoteaux ALIXIA GREEN 24 | Chaffoteaux Alixia Green | Contrastada |
| Chaffoteaux ALIXIA GREEN 29 | Chaffoteaux Alixia Green | Contrastada |
| Chaffoteaux CLAS PREMIUM EVO 24 | Ariston Clas Premium Evo | Contrastada |
| Chaffoteaux CLAS PREMIUM EVO 30 | Ariston Clas Premium Evo | Contrastada |
| Chaffoteaux CLAS PREMIUM EVO 35 | Ariston Clas Premium Evo | Contrastada |
| Chaffoteaux EGIS PREMIUM 24 | Ariston Egis Premium | Contrastada |
| Chaffoteaux EGIS PREMIUM 30 | Ariston Egis Premium | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 60001899 03 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 60001899 03; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 60001899 03
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no se enciende en absoluto.
Causa: La placa no recibe corriente y no alimenta el resto del circuito.
Mira el fusible de 2A que está en la placa antes de cambiarla.
- 02
Al pulsar RESET, la caldera no responde.
Causa: El microcontrolador no funciona porque ha perdido la alimentación o está bloqueado.
Mide si llega corriente a los bornes N y L de la placa antes de considerarla averiada.
- 03
Aparece un error en la pantalla y la caldera se bloquea.
Causa: La electrónica detecta un problema en el encendido y detiene el proceso por seguridad.
Anota el código de error y asegúrate de que no sea un sensor externo antes de cambiar la placa.
- 04
La caldera funciona, pero pierde la hora y la programación cuando se va la luz.
Causa: La memoria de la placa no guarda los datos sin alimentación.
Verifica si el problema ocurre siempre con cortes de luz antes de sustituir el componente.
Códigos de error Chaffoteaux que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 3 03 | Error placa principal | Fallo interno de la placa electrónica principal (microcontrolador/etapas de potencia/relés). Verificar 230 V a la entrada, tensiones DC auxiliares (5/12 V), fusibles/pistas y aislar periféricos; si persiste, sustituir la placa. |
| 3 05 | Error placa principal | Defecto interno repetido en la PCB principal. Comprobar alimentaciones y masa, ausencia de cortos en conectores/buses y que no haya daños térmicos; si las verificaciones son correctas, la placa está averiada. |
| 3 06 | Error placa principal | Anomalía interna de la tarjeta principal (fallo lógico o de componentes). Verificar tensiones reguladas, reinicios espurios y desconectar carga de periféricos; si el error se mantiene aislando periféricos, sustituir PCB. |
| 3 07 | Error placa principal | Fallo interno crítico de la PCB principal. Comprobaciones: alimentación estable, 5/12 V correctos, fusibles, pistas/quemaduras y continuidad de masa; descartado lo anterior, la solución es reemplazo de la placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Chaffoteaux 60001899 03
- Referencia de catálogo
- 60001899 03
- SKU interno Uniclima
- PLCH006
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Fusible
- FUSE 2A
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Chaffoteaux PIGMA GREEN EBUS2 25 (PDF) Documento © Chaffoteaux, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 60001899 03
¿Esta placa electrónica Chaffoteaux Pigma Green Evo – Ref. 60001899 es compatible con la Ariston Egis Premium 24?
¿Puedo usar la placa Chaffoteaux Pigma Green Evo en una Ariston Clas Premium Evo 30?
¿Qué significa la etiqueta FUSE 2A en la placa?
¿Cuántos modelos son compatibles con la placa Chaffoteaux Pigma Green Evo?
¿Cuáles son los códigos de error documentados para esta placa?
¿Esta placa sirve para la Chaffoteaux Pigma Green EBUS2 25?
