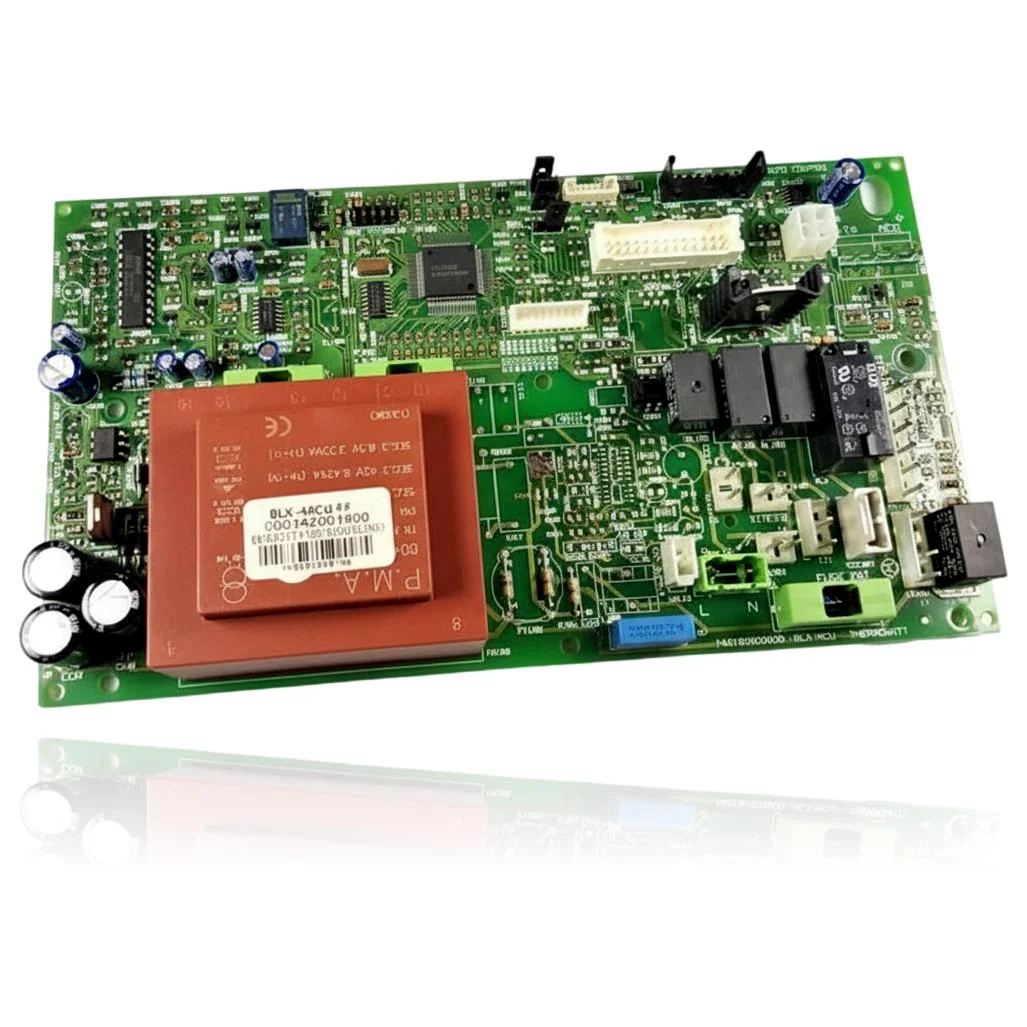

Placa Electrónica Principal Fagor FE 24 AE 1N Ref. MU0500229
Si tu caldera no arranca, se bloquea o presenta un comportamiento errático, es posible que necesites la Placa Electrónica Principal Fagor FE 24 AE 1N, Ref. MU0500229 de P.M.A. Esta placa electrónica de control se encarga de gestionar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, puedes notar el código de error F5, que indica una avería interna del circuito electrónico. Es compatible con varios modelos de calderas Fagor, como las gamas Super Compact FE 24 E, FE 18 E, FE 27 E, entre otras. Se recomienda sustituirla cuando presente fallos de funcionamiento o errores en su operación.
IVA incluido
Consultar por WhatsAppCalderas Fagor compatibles con la referencia MU0500229
Placa electrónica con referencia MU0500229. 26 compatibilidades contrastadas: FE-24E/1 N y FE-24E/1 B.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Fagor FE-24E/1 N | Fagor Super Compact FE 24 E | Contrastada |
| Fagor FE-24E/1 B | Fagor Super Compact FE 24 E | Contrastada |
| Fagor FE-24E H/1 N | Fagor Super Compact FE 24 E | Contrastada |
| Fagor FE24EC/1 N | Fagor Super Compact FE 24 E | Contrastada |
| Fagor FE24EC/1 B | Fagor Super Compact FE 24 E | Contrastada |
| Fagor FE 24 E UK-1 N | Fagor Super Compact FE 24 E | Contrastada |
| Fagor FE18E/1 N | Fagor Super Compact FE 18 E | Contrastada |
| Fagor FE18E/1 B | Fagor Super Compact FE 18 E | Contrastada |
| Fagor FE27E/1 N | Fagor Super Compact FE 27 E | Contrastada |
| Fagor FE27E/1 B | Fagor Super Compact FE 27 E | Contrastada |
| Fagor FE27ECN/1 N | Fagor Super Compact FE 27 E | Contrastada |
| Fagor FEB27EUK1N | Fagor Super Compact FE 27 E | Contrastada |
| Fagor FE30E/1 N | Fagor Super Compact FE 30 E | Contrastada |
| Fagor FE30E/1 B | Fagor Super Compact FE 30 E | Contrastada |
| Fagor CA24E N | Fagor CA / CE | Contrastada |
| Fagor CA24E B | Fagor CA / CE | Contrastada |
| Fagor CE-24E N | Fagor CA / CE | Contrastada |
| Fagor CE24E/1 B | Fagor CA / CE | Contrastada |
| Fagor CE30E/1 N | Fagor CA / CE | Contrastada |
| Fagor CE30E/1 B | Fagor CA / CE | Contrastada |
| Fagor FA23E N | Fagor FA / FEB 23-24 E | Contrastada |
| Fagor FA23E B | Fagor FA / FEB 23-24 E | Contrastada |
| Fagor FEB23E/1 N | Fagor FA / FEB 23-24 E | Contrastada |
| Fagor FEB23E/1 B | Fagor FA / FEB 23-24 E | Contrastada |
| Fagor FEB24E/1 N | Fagor FA / FEB 23-24 E | Contrastada |
| Fagor FEB24E/1 B | Fagor FA / FEB 23-24 E | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. MU0500229 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo MU0500229; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica MU0500229
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende, no da ni chispa cuando pide calor
Causa: El módulo de encendido es el encargado de generar el chispazo; si falla, el quemador nunca arranca
Mira que llega corriente a los electrodos de encendido y que el cable del módulo no está suelto ni deteriorado antes de cambiar la placa entera
- 02
La caldera se bloquea justo al intentar encender, casi sin darte tiempo a verlo
Causa: Un fusible de 6,3A fundido corta la alimentación del circuito de encendido y la placa se bloquea por seguridad
Antes de sustituir la placa, mide el fusible de 6,3A con un multímetro; si está fundido, cámbialo primero y prueba de nuevo
- 03
La caldera está completamente muerta, sin testigos ni display
Causa: Si el fusible de la placa ha saltado o el control electrónico ha fallado por completo, no llega corriente a ningún circuito
Revisa el fusible general de la instalación y el diferencial de la vivienda antes de dar por hecho que el fallo está en la placa de la caldera
- 04
La caldera enciende algunas veces y otras se bloquea sin motivo aparente
Causa: Un fallo intermitente en el módulo de encendido o en el circuito de control provoca arranques irregulares
Anota si el fallo se repite siempre en frío o también en caliente: ayuda a distinguir un problema de la placa de uno de presostato o sonda
Códigos de error Fagor que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F5 | Fallo placa control (avería interna del circuito electrónico). | La placa electrónica principal entra en fallo (protecciones software/relés/microcontrolador), bloqueando la caldera; verificar tensiones de servicio en la PCB (5/12 V), conectores y ejecutar autotest; si persiste, sustituir la placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Fagor MU0500229
- Referencia de catálogo
- MU0500229
- Marca
- Fagor
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Fusible
- 6,3 A
- Fabricante del módulo de encendido
- P.M.A.
- Código del módulo de encendido
- BLX-4ACU
- El módulo rojo de encendido lleva la marca P.M.A. y el código BLX-4ACU; esto identifica ese módulo, no necesariamente el fabricante de la placa base completa.
Dudas frecuentes sobre la placa electrónica MU0500229
¿Esta placa electrónica principal Fagor FE 24 AE 1N (Ref. PEPFE24AE1N) es compatible con otros modelos de calderas Fagor?
¿Qué tipo de fusible utiliza la placa electrónica principal Fagor FE 24 AE 1N?
Si mi caldera Fagor no enciende, ¿puede ser un problema de la placa electrónica principal Fagor FE 24 AE 1N?
¿Cuándo debo considerar cambiar la placa electrónica principal Fagor FE 24 AE 1N?
¿Qué código de error está documentado para la placa Fagor FE 24 AE 1N?
