Placa Electrónica B&P HDIMS08-SA30 · BI2075105 Para Manaut MURA V09 24E
Aplicación a la variante exacta pendiente de confirmar. Por confirmar: Es la placa electrónica que controla la caldera; italianas la llaman «scheda integrata». Para la MURA V09 24E, un «circuito principal» con el código 2075100.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLCMAMUV924X
- Garantía
- 1 año
Calderas Savio Biasi compatibles
Placa electrónica. 0 compatibilidades contrastadas. Hay otros 10 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Savio Biasi A Light 624M y M97R.24M | Savio Biasi | Sin confirmar |
|---|---|---|
| Savio Biasi M97R.S Superparva | Savio Biasi | Sin confirmar |
| Savio Biasi Biasi Delta M97/M97R | Savio Biasi | Sin confirmar |
| Savio Biasi Basica E M290L.24CM y 28CM | Savio Biasi | Sin confirmar |
| Savio Biasi A-LIGHT M290L.24CM, 28CM y 32CM | Savio Biasi | Sin confirmar |
| Savio Biasi Manaut MURA V09 24E | Savio Biasi | Sin confirmar |
| Savio Biasi A Light 624LD/M | Savio Biasi | Sin confirmar |
| Savio Biasi A Light M97R.24CM/M | Savio Biasi | Sin confirmar |
| Savio Biasi Basica E M97.24DM/FX y 28DM/FX | Savio Biasi | Sin confirmar |
| Savio Biasi Bongioanni Idea 24 CSI e Idea 24 I | Savio Biasi | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

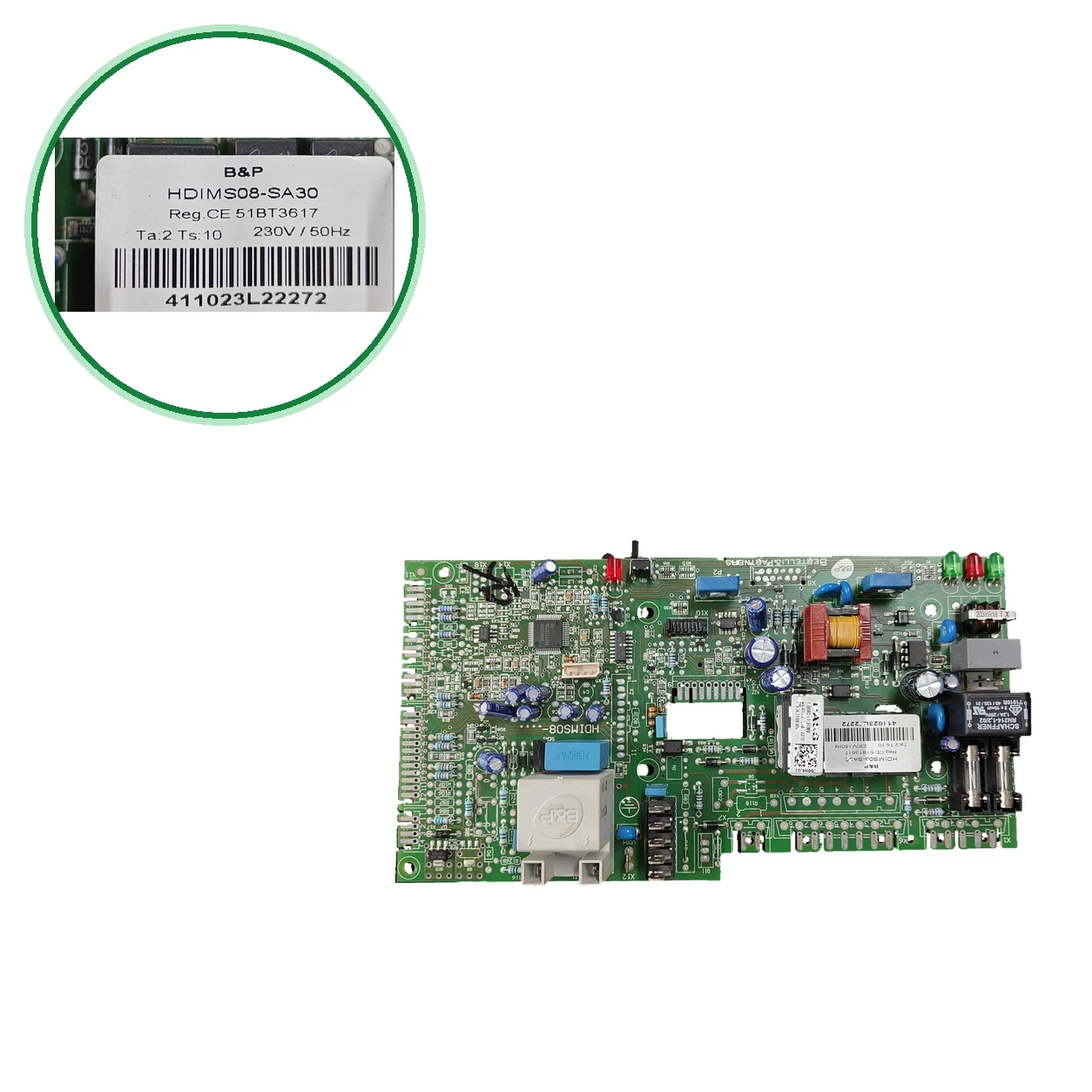

- Busca en la placa la designación HDIMS08-SA30. Nuestra unidad lleva además 1.00BC-1.01MB y 14064.1198.0/0.
- Compara el código Savio Biasi: BI2075105 (antes BI2075100 o BI2075106).
- No la confundas con la versión de la M290L con LCD, que dos webs dan con el código BI2015117.

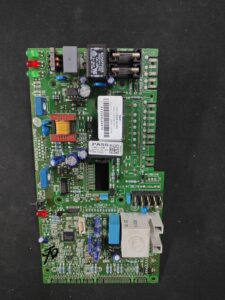

- Antes de montarla, compara con la placa vieja los 4 LED, los 2 trimmers azules en vertical y los conectores.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y se bloquea con el código E01.
Causa: No se detecta llama al arrancar: fallo de gas, de encendido o del electrodo.
Rearmar una vez. Si se repite, que lo revise un técnico.
- 02
La caldera se bloquea con E11 aunque el quemador esté apagado.
Causa: Llama parásita: el electrodo de ionización, su cable o la placa detectan llama.
Que lo revise un técnico: electrodo, cable y placa.
- 03
El código E03 vuelve a aparecer después de rearmar la caldera.
Causa: Fallo interno de la placa o del cableado.
Rearmar y observar. Si vuelve, que lo revise un técnico: cableado y, después, la placa.
- 04
La caldera se bloquea con E06, E07 o E08 y la temperatura que muestra no es fiable.
Causa: Sonda NTC averiada, o con conector o cable en mal estado.
Que lo revise un técnico: conector, cable y sonda.
- 05
La caldera se bloquea con E22: hay llama aunque la válvula de gas esté cerrada.
Causa: Llama presente después de cerrar la válvula de gas: fallo de la placa o de la válvula.
Es una alarma de seguridad: que lo revise un técnico cuanto antes.
- 06
La caldera no enciende y se bloquea.
Causa: Falta de llama o de encendido.
Comprobar el gas y reiniciar una vez. Si se repite, que lo revise un técnico.
- 07
La caldera muestra un código de sonda NTC (sanitaria o de calefacción).
Causa: Sonda NTC averiada o desconectada.
Que lo revise un técnico.
Códigos de error Savio Biasi que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| E01 | Bloqueo de seguridad por fallo de encendido: no se detecta llama al arrancar. | Rearmar una vez. Si se repite, que lo revise un técnico: gas, electrodo, cable de encendido y placa. |
| E02 | Bloqueo por disparo del termostato de seguridad, por sobretemperatura. | Comprobar que hay circulación de agua y purgar el aire. Si se repite, que lo revise un técnico. |
| E03 | Bloqueo genérico: fallo interno sin detalle concreto. | Rearmar y observar. Si vuelve, que lo revise un técnico: apunta a la placa y al cableado. |
| E06 | Avería de la sonda NTC de calefacción (impulsión). | Que lo revise un técnico: conector, cable y sonda. Apunta a la sonda si el cable está bien. |
| E07 | Avería de la sonda NTC de agua caliente sanitaria. | Que lo revise un técnico: conector, cable y sonda sanitaria. Agua caliente inestable apunta a la sonda. |
| E08 | Avería de la sonda NTC externa. Solo afecta si hay sonda exterior instalada. | Que lo revise un técnico: cable y sonda exterior. |
| E11 | Llama parásita: la caldera detecta llama con el quemador apagado. | Que lo revise un técnico: electrodo de ionización, cable y placa. |
| E12 | Avería de la sonda NTC de retorno de calefacción. | Que lo revise un técnico: conector, cable y sonda. La lectura del retorno no es fiable. |
| E19 | Anomalía de la sonda de entrada de agua sanitaria. | Que lo revise un técnico: conector y sonda de entrada sanitaria. |
| E20 | Bloqueo de la válvula de gas por fallo del hardware de pilotaje de la válvula. | Rearmar y comprobar si vuelve. Si persiste, que lo revise un técnico: suele ser la placa. |
| E21 | Bloqueo de la válvula de gas por fallo del relé de control de la válvula. | No tiene arreglo en campo: que lo revise un técnico. Apunta a la placa. |
| E22 | Presencia de llama después de cerrar la válvula de gas. | Es una alarma de seguridad: que lo revise un técnico cuanto antes. Apunta a la placa o a la válvula de gas. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Savio Biasi
- SKU interno Uniclima
- PLCMAMUV924X
- Marca
- Savio Biasi
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
- Por confirmar: Savio Biasi A Light 624M y M97R.24M — 2 webs
- Por confirmar: Savio Biasi M97R.S Superparva — 1 web: (M97R.S SUPERPARVA). solo cita «M97 R.S» en el título. Esa no nombra la MURA
- Por confirmar: Biasi Delta M97/M97R — 2 webs . El catálogo oficial de la M97.23SM (Biasi, 02/2007) da el panel de mando como BI1745/BI1755, no BI2075; sin confirmar
- Por confirmar: Savio Biasi Basica E M290L.24CM y 28CM — 7 webs la listan con BI2075105, pero 2 webs dan BI2015117 para la M290L con LCD y ninguna distingue la versión
- Por confirmar: Savio Biasi A-LIGHT M290L.24CM, 28CM y 32CM — 3 webs; misma duda: M290L con LCD = BI2015117 según 2 webs
- No compatible o excluido en origen: Savio Biasi M290L con LCD — 2 webs le asignan otro código: BI2015117
- No compatible o excluido en origen: Biasi Parva Recupera M96A — Una web le asigna otra placa HDIMS08: BI1995100
- No confundir: BI2015117 — HDIMS08-SA30 para Savio Biasi M290L con LCD — Una web la titula HDIMS08-SA30, pero con otro código y versión con LCD (2 webs dan este código).
- Las webs escriben la designación también como HDIMS08, HDIMS08-SA o HDMIS08-SA30, con el mismo código BI2075105.
- 11 webs unen HDIMS08-SA30 con BI2075105. Confirmación registrada: la MURA; el catálogo oficial da el esquema BI2075 y 2075100 (BI2075100 es deducción nuestra). Contradicciones: BI2015117 (M290L con LCD) y BI1745/BI1755 (catálogo M97.23SM). para la Superparva, no la MURA.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Manaut MURA V09 24E; Savio Biasi A Light 624LD/M; Savio Biasi A Light M97R.24CM/M; Savio Biasi Basica E M97.24DM/FX y 28DM/FX; Bongioanni Idea 24 CSI e Idea 24 I.
