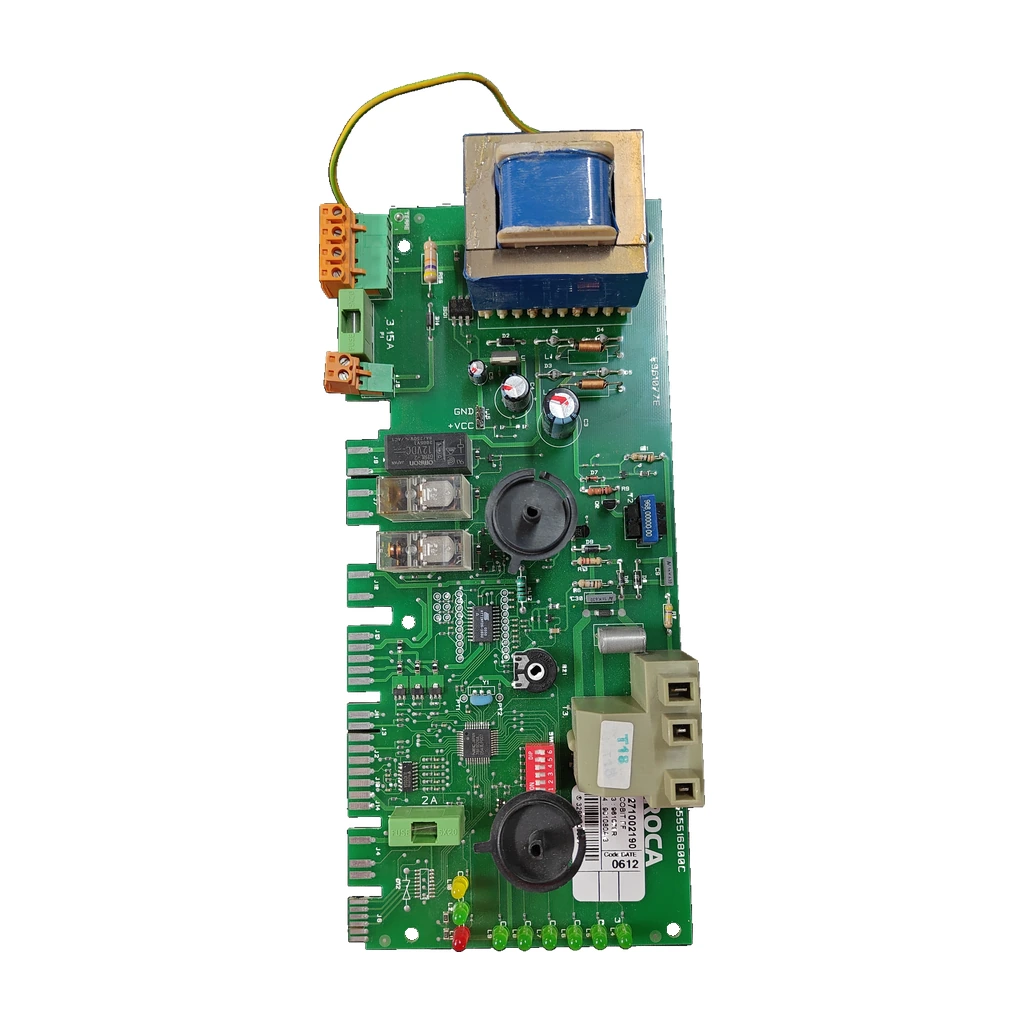

Placa Electrónica Roca 1271002190 · E961077E Para Neobit 24/24 F

Aplicación a la variante exacta pendiente de confirmar. Por confirmar: Es la placa electrónica de la caldera. va detrás del frontal, en la caja de control, y se sospecha de ella si la caldera no enciende o no responde al panel, reinicia sin parar o se oyen chasquidos de relés.

Tipo de pieza: Placas Electrónicas
Estado: Reacondicionado
SKU interno: PLC123
Garantía: 1 año

IVA incluido Stock · 3 Uds

Compatibilidad

Calderas Baxi Roca compatibles

Placa electrónica. 0 compatibilidades contrastadas. Hay otros 7 modelos que todavía estamos comprobando.

Modelos pendientes de comprobar

Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.

Baxi Roca Roca Neobit 24/24 F R	Baxi Roca	Sin confirmar
Baxi Roca Roca Neobit Plus 24/24 F R	Baxi Roca	Sin confirmar
Baxi Roca Roca Ecobit 24/24 F	Baxi Roca	Sin confirmar
Baxi Roca Roca Ecobit 24/24 F R	Baxi Roca	Sin confirmar
Baxi Roca Roca Ecobit Compact 24/24 F	Baxi Roca	Sin confirmar
Baxi Roca Roca Sara 24/24 F	Baxi Roca	Sin confirmar
Baxi Roca Roca Neobit 24/24 F	Baxi Roca	Sin confirmar

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Guía

Cómo comprobar si es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

Por confirmar: Busca 1271002190 en la placa: dice que suele ir serigrafiado en el circuito o en una pegatina lateral.
Compara también el circuito E961077E y los marcados ECOBIT FF, 9555516800C, U3 961079R y U4 961080A-3.
Compara el número y la posición de los relés y de los conectores: una misma referencia tiene versiones distintas.
No la confundas con la 122123620 (Neobit 24/24 sin F) ni con la 125566966 (Neobit S 24/24 F).
coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.

Reparación de placas electrónicas · Reparación de calderas Roca

Diagnóstico y códigos de error

Síntomas que requieren diagnóstico en la placa electrónica

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

01
La caldera no enciende o no responde a ninguna orden del panel frontal.
Causa: Por confirmar: Lo asocia a esta placa.
02
Reinicios continuos en calefacción o agua caliente.
Causa: También lo relaciona con esta placa; que lo confirme un técnico.
03
Chasquidos extraños o relés pegados en el circuito.
Causa: Señal de relés pegados.
04
La caldera no enciende y se bloquea con los pilotos 60, 70 y 90 encendidos.
Causa: Falta de gas o de chispa en el encendido.
Comprobar que llega gas y que la llave está abierta. Si se repite, que un técnico revise el encendido y la placa.
05
La caldera no enciende y se quedan encendidos varios LED de temperatura junto con el LED de anomalía (60-70-90 o 40-80-90).
Causa: No llega gas a la caldera o no hay chispa de encendido.
Comprobar que la llave de paso del gas está abierta. Si sigue sin encender, que lo revise un técnico.
06
La caldera se bloquea con los LED 50 y 90 encendidos junto al LED de anomalía.
Causa: Sonda de calefacción averiada o cable de la sonda en mal estado.
Que lo revise un técnico: la sonda y su cable están dentro de la caldera.

Códigos de error Baxi Roca que requieren diagnóstico

Código	Avería	Comprobaciones técnicas
60-70-90	Bloqueo de encendido: el quemador no se enciende por falta de gas o de chispa.	Comprobar que llega gas y que la llave está abierta. Si se repite, que un técnico revise el encendido; apunta a la placa si el gas y la chispa están bien.
40-80-90	Falta de gas con la caldera en funcionamiento, o fallo eléctrico total o parcial. Se encienden los LED 40, 80 y 90 con el LED de anomalía.	Comprobar que llega gas (llave de paso abierta). Si se repite, que lo revise un técnico: puede estar en la placa.
60-90	El relé de la llama falla o está apagado. Se encienden los LED 60 y 90 con el LED de anomalía.	Si la llama no se mantiene aunque llegue gas, que lo revise un técnico: apunta a la placa.
50-90	Sonda de calefacción averiada o con cable en mal estado. Se encienden los LED 50 y 90 con el LED de anomalía.	Que lo revise un técnico: la sonda y su cable están dentro de la caldera. Apunta a la placa, que es quien lee la sonda.
40-60-90	Fallo en el circuito de seguridad. Se encienden los LED 40, 60 y 90 con el LED de anomalía.	Rearmar la caldera una vez. Si vuelve a bloquearse, que lo revise un técnico: apunta a la placa.
70-90	Fusible de seguridad abierto. Se encienden los LED 70 y 90 con el LED de anomalía.	El fusible lo cambia un técnico, que además debe buscar la causa, porque puede repetirse.
40-70-90	Fallo de alimentación en las electroválvulas de gas. Se encienden los LED 40, 70 y 90 con el LED de anomalía.	Hacer un reset y comprobar que llega gas. Si se repite, que lo revise un técnico: apunta a la placa o a la alimentación de las válvulas.
50-70-90	El relé de seguridad no cierra después de la demanda de calor. Se encienden los LED 50, 70 y 90 con el LED de anomalía.	Que lo revise un técnico: apunta a la placa, que controla el relé de seguridad.
40-50-70-90	El quemador se apaga porque el tiempo de encendido es demasiado corto. Se encienden los LED 40, 50, 70 y 90 con el LED de anomalía.	Rearmar una vez. Si se repite, que lo revise un técnico: apunta a la placa, que gestiona la temporización.
40-60-70-90	El quemador se apaga porque el tiempo de encendido es demasiado largo. Se encienden los LED 40, 60, 70 y 90 con el LED de anomalía.	Rearmar una vez. Si se repite, que lo revise un técnico: apunta a la placa, que gestiona la temporización.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Datos técnicos

Ficha de la placa electrónica Baxi Roca

SKU interno Uniclima: PLC123
Marca: Baxi Roca
Tipo de pieza: Placas Electrónicas
Unidades en stock: 3 uds
Estado: Reacondicionado
Garantía: 1 año
Envío: 1–2 días laborables (España peninsular)
Devolución: 14 días

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Fusible marcado: 2 A
Otro fusible marcado: 3.15 A
Conmutador visible: DIP de seis posiciones; ajuste no prescrito
Inventario — Fusible: 2 A; formato 5×20
Inventario — Interruptor DIP: 6 posiciones
Inventario — Bornes: +VCC y GND
Inventario — Subcomponente relé Omron G2R-2: bobina 12 VDC
Inventario — Subcomponente transformador: marcado T18
Inventario — Aplicación indicada en inventario: ROCA NEOBIT 24/24 F
Inventario — Código marcado: 1271002190; ECOBIT FF; 0612
Por confirmar: Ubicación: Detrás del frontal, en la caja de control
Identificación — Código marcado: 1271002190
Identificación — Código marcado: ECOBIT FF
Identificación — Código marcado: 9555516800C
Identificación — Código marcado: E961077E
Identificación — Código marcado: U3 961079R
Identificación — Código marcado: U4 961080A-3
Identificación — Código marcado: 0612
Ficha técnica — Fusible marcado: 2 A
Ficha técnica — Otro fusible marcado: 3.15 A
Ficha técnica — Conmutador visible: DIP de seis posiciones; ajuste no prescrito
Datos del inventario — Fusible: 2 A; formato 5×20
Datos del inventario — Interruptor DIP: 6 posiciones
Datos del inventario — Bornes: +VCC y GND
Datos del inventario — Subcomponente relé Omron G2R-2: bobina 12 VDC
Datos del inventario — Subcomponente transformador: marcado T18
Datos del inventario — Aplicación indicada en inventario: ROCA NEOBIT 24/24 F
Datos del inventario — Código marcado: 1271002190; ECOBIT FF; 0612
Aplicaciones pendientes de comprobar: Transcripción existente de en «Compatibilidades»; no se ha validado documentalmente en esta actualización y no debe tratarse como compatibilidad verificada: ROCA NEOBIT 24/24 F declara para su producto 10360 («Placa Electrónica Roca (9555516800C) [122123660]»): Neobit 24/24 F-B; Neobit 28/28 F; Sara 20/20 F; Sara 20/20 F-B; Sara 24/24 F; Sara 24/24 F-B; Sara 28/28 F. Pendiente de contraste con documentación del fabricante para la referencia y variante física; esta declaración comercial no certifica compatibilidad ni intercambiabilidad.

Antes de comprar

Los síntomas los da 1 sola. Que un técnico confirme el diagnóstico antes de cambiar la placa.
Por confirmar: Roca Neobit 24/24 F R
Por confirmar: Roca Neobit Plus 24/24 F R
Por confirmar: Roca Ecobit 24/24 F
Por confirmar: Roca Ecobit 24/24 F R
Por confirmar: Roca Ecobit Compact 24/24 F
Por confirmar: Roca Sara 24/24 F
No compatible o excluidos: Roca Neobit 24/24 (sin F) — Lleva otra placa: 122123620
No compatible o excluidos: Roca Neobit S 24/24 F — Lleva otra placa: 125566966 . Solo la da sustituida por la 125568548
No compatible o excluidos: Roca Neobit Plus 24/24 F — Otra placa según: 125128870; la da compatible
No compatible o excluidos: Roca Nora 24/24 F — Otra placa: 122123640; la da compatible
No confundir: 122123620 — Placa de la Neobit 24/24 (sin F), no es intercambiable con la 1271002190
No confundir: 125566966 — Placa de la Neobit S 24/24 F — para esa caldera; una dice que no es intercambiable
No confundir: 125568548 — Placa que sustituye a la 125566966; sin confirmación adicional la une a la 1271002190
No confundir: 125568739 — Tarjeta Honeywell de Victoria 24 / Neobit 24 — Según el blog; sin confirmación adicional la une a la 1271002190
la placa de la Neobit 24/24 F como Roca 122123680, pero ninguna la une a la 1271002190: no se da por equivalente.
Por confirmar: 1271002190 y E961077E, marcados en la placa. Resto; Neobit S 24/24 F, otra placa. Neobit Plus y Nora 24/24 F: otra da otra placa (contradicción). 122123680 sin unirla a 1271002190. No hallamos despiece oficial.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Roca Neobit 24/24 F.

Preguntas frecuentes

Dudas frecuentes sobre la placa electrónica

¿Cómo identifico la placa 1271002190?

Busca 1271002190 impreso en la placa; dice que suele ir serigrafiado en el circuito o en una pegatina lateral. En esta unidad, E961077E es el código del circuito y ECOBIT FF el nombre marcado. Lleva además 9555516800C, U3 961079R, U4 961080A-3 y 0612; sin confirmación adicional leída los explica.

¿Sirve para mi Roca Neobit 24/24 F?

La compatibilidad de esta variante está pendiente de confirmar. registrada: para la Roca Neobit 24/24 F, y también la da para esa caldera externa. Compara aun así el código 1271002190 de tu placa con el de la foto.

¿Va en otras calderas Roca además de la Neobit 24/24 F?

La compatibilidad de esta variante está pendiente de confirmar. también para Neobit 24/24 F R, Neobit Plus 24/24 F y F R, Ecobit 24/24 F y F R, Ecobit Compact 24/24 F, Sara 24/24 F y Nora 24/24 F. Es 1 sola y no está confirmada; además da otra placa (125128870) a la Neobit Plus 24/24 F e otra (122123640) a la Nora 24/24 F. Compara el código o envíanos desde Contacto una foto de tu placa.

¿Es lo mismo la 1271002190 que la 122123680?

La compatibilidad de esta variante está pendiente de confirmar. No está confirmado. (y el blog ) dan el código Roca 122123680 a la placa de la Neobit 24/24 F, pero ninguna lo une a 1271002190. No la damos como equivalente: compara código y fotos.

¿Qué diferencia hay con las placas 122123620 y 125566966?

Por confirmar: la 122123620 es la de la Neobit 24/24 y la 125566966 la de la Neobit S 24/24 F, y ninguna es intercambiable con la 1271002190. dice que la 125566966 está sustituida por la 125568548. El blog de lista además la 125568739 (Honeywell, Victoria 24 / Neobit 24).

¿Qué hay que revisar al montarla y quién conviene que la monte?

Compara relés y conectores: una misma referencia tiene versiones distintas. Fotografía el DIP de seis posiciones antes de desmontar y revisa los fusibles de 2 A y 3,15 A. se recomienda que la monte un técnico cualificado para evitar cortocircuitos.

¿Qué síntomas apuntan a esta placa?

Por confirmar: que vende la 1271002190 cita: caldera que no enciende o no responde al panel frontal, reinicios continuos, chasquidos o relés pegados y pistas quemadas u oxidación. Es y no sustituye el diagnóstico de un técnico.

¿Cómo identificar esta placa electrónica?

Compara la serigrafía, la distribución de los conectores y la variante exacta del circuito con las fotografías.
