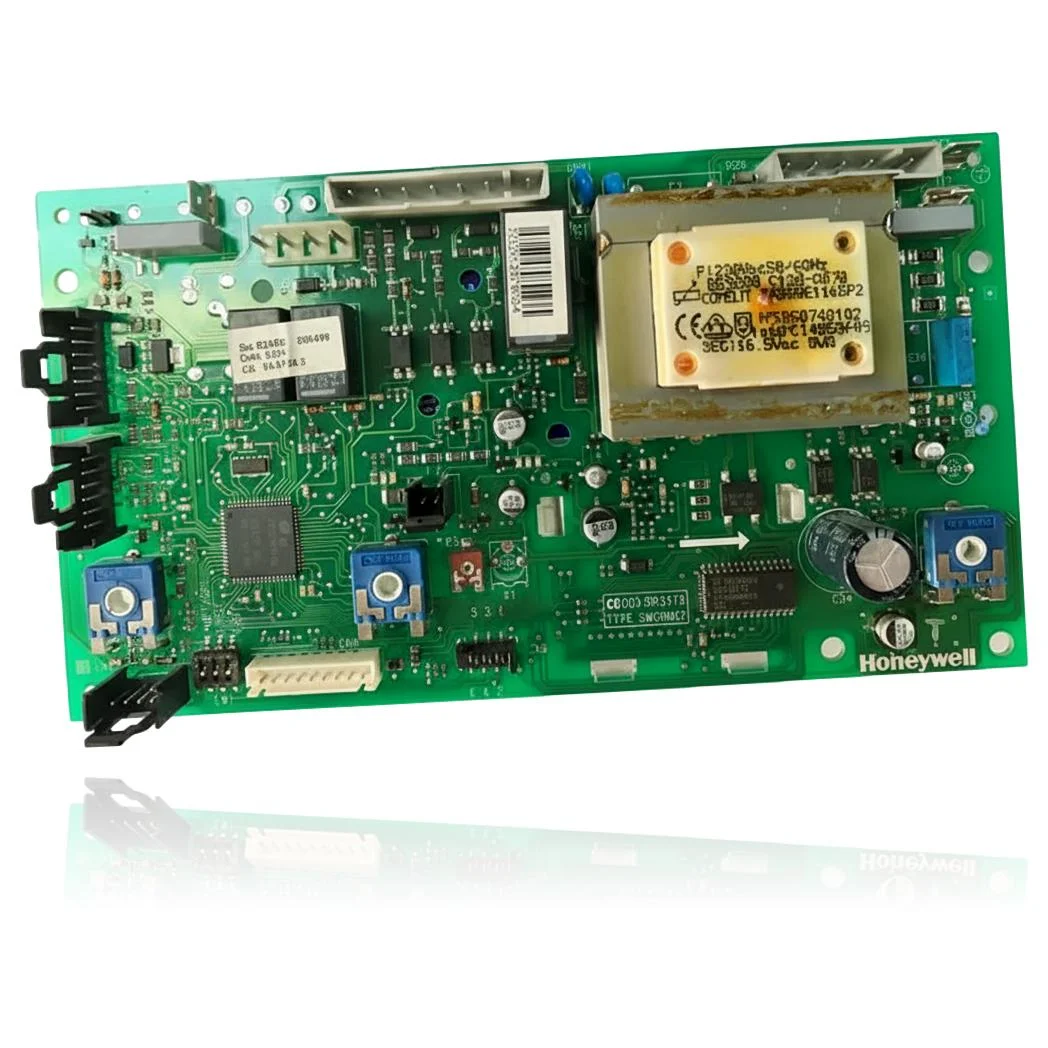

Placa Electrónica Roca Victoria 24/24 F Ref. 125568739
La placa electrónica de control Roca Victoria 24/24 F gobierna el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o comportarse de forma errática, presentando códigos de error como E99, E98 o E35. Esta pieza es compatible con varios modelos de la gama Victoria, incluyendo el Victoria 20/20 y el Victoria 24/24, entre otras. Se recomienda sustituirla cuando se presenten los síntomas mencionados o errores en el funcionamiento.
IVA incluido
Consultar por WhatsAppCalderas Roca compatibles con la referencia 125568739
Placa electrónica con referencia 125568739. Tres compatibilidades contrastadas: Victoria 20/20 y Victoria 24/24.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Roca Victoria 20/20 | Victoria | Contrastada |
| Roca Victoria 24/24 | Victoria | Contrastada |
| Roca Victoria 24/24 F | Victoria | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 125568739 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 125568739; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 125568739
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende, no hay luces ni display
Causa: La placa no envía corriente al resto de la electrónica
Mira si el fusible de la placa está fundido antes de cambiarla por completo
- 02
El mando o el panel de control no responden, aunque la caldera esté encendida
Causa: La placa ha perdido comunicación con la electrónica de control
Corta la corriente a la caldera, espera un minuto y vuelve a encenderla para descartar un fallo puntual antes de cambiar la placa
- 03
La caldera se enciende y apaga sola de forma intermitente, sin un patrón claro
Causa: Un fallo en la placa provoca un control errático del encendido o de la seguridad
Anota si el fallo ocurre al usar agua caliente, calefacción o ambos, antes de decidir que es la placa
- 04
Aparece un código de error en el display que no se quita al rearme de la caldera
Causa: La placa detecta un fallo interno o de comunicación y lo mantiene bloqueado
Consulta el manual de la caldera para saber qué componente indica ese código antes de asumir que es la placa
- 05
Se oye el clic del relé pero la caldera no responde
Causa: El relé funciona, pero la salida hacia el componente no tiene efecto
Con la caldera desenchufada, revisa que los conectores de la placa estén bien encajados y sin óxido antes de cambiarla
Códigos de error Roca que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| E99 | Fallo de comunicación entre micros o error de placa | La PCB falla en su autodiagnóstico/comunicación interna (entre micros) o con elementos gestionados; verifique polaridad, tierra y tensiones, y si persiste confirme líneas de comunicación o pruebe con una PCB conocida. |
| E98 | Fallo de comunicación entre micros o error de placa | La placa presenta fallo de comunicación interna (parámetros/EEPROM/firmware) que bloquea la electrónica; compruebe alimentación, tierra y parametrización tras cambio de PCB (p. ej. F03/F12) y, si no se corrige, sustituya o reprograme la placa. |
| E35 | Llama parásita (error llama) | La etapa de detección de llama en la PCB interpreta señal espuria por fugas/corrientes o avería del circuito de ionización; verifique electrodo de ionización y masa, humedad en la placa y, si persiste, mida señal y pruebe/sustituya la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Roca 125568739
- Referencia de catálogo
- 125568739
- Marca
- Roca
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Transformador - tensión secundaria
- 156,5 Vac
- Transformador - corriente/frecuencia primario
- 120 mA, 50/60 Hz
- Transformador - normativa
- BS7699
- OM 5.834
