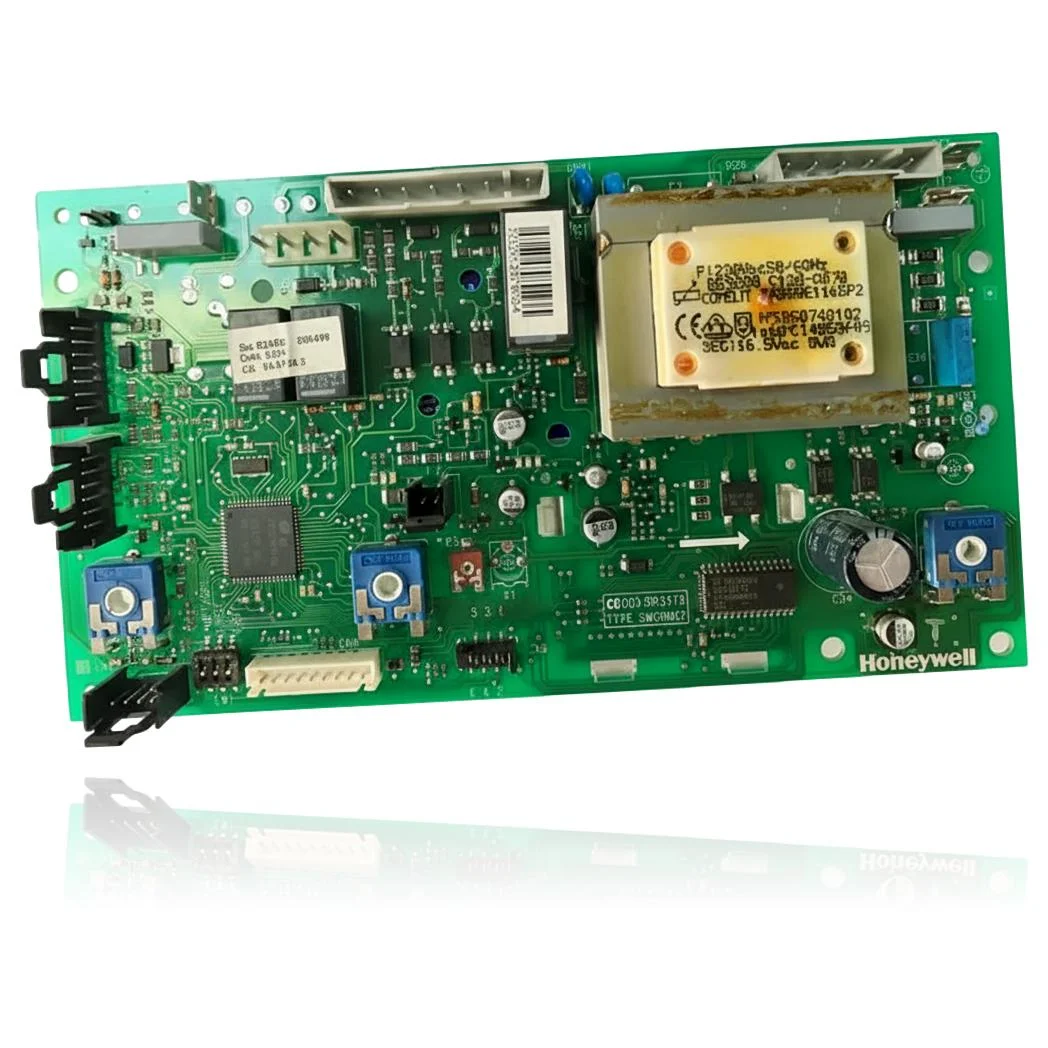

Carte Électronique Baxi Roca Victoria 24/24 F Ref. 125568739
La carte électronique de contrôle Baxi Roca Victoria 24/24 F gère l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. En cas de défaillance, la chaudière peut ne pas démarrer, se bloquer ou se comporter de manière erratique, affichant des codes d'erreur tels que E99, E98 ou E35. Cette pièce est compatible avec plusieurs modèles de la gamme Victoria, y compris le Victoria 20/20 et le Victoria 24/24, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de la remplacer lorsque les symptômes mentionnés ou des erreurs de fonctionnement se présentent.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 125568739
- Garantie
- 1 an
Chaudières Baxi Roca compatibles avec la référence 125568739
Carte électronique avec référence 125568739. Trois compatibilités vérifiées : Victoria 20/20 et Victoria 24/24.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Roca Victoria 20/20 | Victoria | Contraste |
| Roca Victoria 24/24 | Victoria | Contraste |
| Roca Victoria 24/24 F | Victoria | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 125568739 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 125568739. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 125568739
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas, il n'y a ni lumières ni afficheur.
Cause : La carte n'envoie pas de courant au reste de l'électronique.
Vérifiez si le fusible de la carte est grillé avant de la remplacer complètement.
- 02
La commande ou le panneau de contrôle ne répondent pas, bien que la chaudière soit allumée.
Cause : La carte a perdu la communication avec l'électronique de contrôle.
Coupez l'alimentation de la chaudière, attendez une minute et rallumez-la pour écarter un défaut ponctuel avant de changer la carte électronique.
- 03
La chaudière s'allume et s'éteint seule de manière intermittente, sans un schéma clair.
Cause : Un défaut sur la carte provoque un contrôle erratique de l'allumage ou de la sécurité.
Notez si la panne se produit lors de l'utilisation d'eau chaude, de chauffage ou des deux, avant de décider qu'il s'agit de la carte électronique.
- 04
Un code d'erreur apparaît sur l'afficheur et ne disparaît pas après le réarmement de la chaudière.
Cause : La carte détecte une panne interne ou de communication et la maintient bloquée.
Consultez le manuel de la chaudière pour savoir quel composant indique ce code avant de supposer qu'il s'agit de la carte.
- 05
On entend le clic du relais mais la chaudière ne répond pas.
Cause : Le relais fonctionne, mais la sortie vers le composant n'a aucun effet.
Avec la chaudière débranchée, vérifiez que les connecteurs de la carte soient bien enclenchés et sans rouille avant de la remplacer.
Codes d'erreur Baxi Roca nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| E99 | Défaut de communication entre microprocesseurs ou erreur de carte | La PCB échoue à son autodiagnostic/à sa communication interne (entre microprocesseurs) ou avec les éléments qu'elle gère ; vérifiez la polarité, la terre et les tensions et, si le problème persiste, contrôlez les lignes de communication ou faites un essai avec une PCB en bon état. |
| E98 | Défaut de communication entre microprocesseurs ou erreur de carte | La carte présente un défaut de communication interne (paramètres/EEPROM/firmware) qui bloque l'électronique ; vérifiez l'alimentation, la terre et le paramétrage après remplacement de la PCB (p. ex. F03/F12) et, si le problème persiste, remplacez ou reprogrammez la carte. |
| E35 | Erreur de flamme (erreur de flamme) | La phase de détection de flamme sur la carte électronique interprète un signal parasite en raison de fuites/courants ou d'une panne du circuit d'ionisation ; vérifiez l'électrode d'ionisation et la masse, l'humidité sur la carte et, si cela persiste, mesurez le signal et testez/un technicien doit confirmer s'il est nécessaire de remplacer la carte électronique. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Baxi Roca 125568739
- Référence catalogue
- 125568739
- SKU interne Uniclima
- PLCRV24F
- Marque
- Roca
- Type de pièce
- Cartes électroniques
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Transformateur - tension secondaire
- 156,5 Vac
- Transformateur - courant/fréquence primaire
- 120 mA, 50/60 Hz
- Transformateur - réglementation
- BS7699
- OM 5.834
Questions fréquentes sur la carte électronique 125568739
Cette carte Ref. 125568739 est-elle également compatible avec la chaudière Neobit 24/24 ?
Quels sont les données techniques du transformateur de la carte Baxi Roca Victoria 24/24 F ?
Quand faut-il changer la carte électronique de la Baxi Roca Victoria 24/24 F ?
