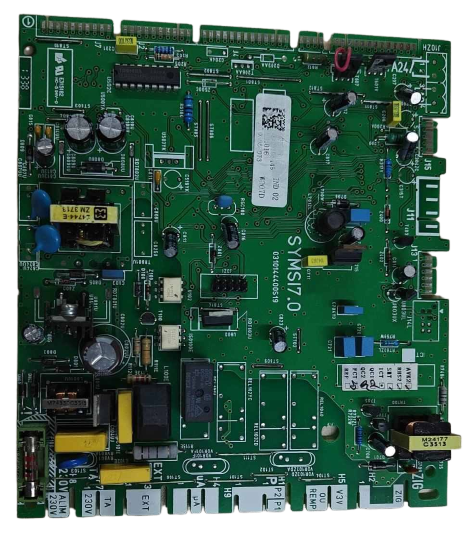

Placa Electrónica Control Saunier Duval Opaliafast F 17 E Ref. S1208500
Cuando abres el grifo de agua caliente, la Placa Electrónica Control Saunier Duval Opaliafast F 17 E se encarga de gestionar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, notarás que la caldera no arranca, se bloquea o funciona de manera errática. Esta placa es compatible con modelos como Opalia F 11 E, Opalia F 14 E, Opalia C 16 E, entre otras. Se recomienda sustituirla en caso de que aparezcan errores como F11, F12, F13 o F20, que indican problemas de comunicación o fallos en la placa.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia S1208500
Placa electrónica con referencia S1208500. Ocho compatibilidades contrastadas: Opalia F 11 E y Opalia F 14 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Opalia F 11 E | Opalia | Contrastada |
| Saunier Duval Opalia F 14 E | Opalia | Contrastada |
| Saunier Duval Opalia F 17 E | Opalia | Contrastada |
| Saunier Duval Opalia C 16 E | Opalia | Contrastada |
| Saunier Duval Opaliafast C 16 E | Opaliafast | Contrastada |
| Saunier Duval Opaliafast F 17 E | Opaliafast | Contrastada |
| Saunier Duval Opaliatherm TF 11 | Opaliatherm | Contrastada |
| Saunier Duval Opaliatherm TF 14 | Opaliatherm | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1208500 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1208500; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica S1208500
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende: ni el display ni los testigos funcionan.
Causa: La placa no recibe o distribuye correctamente la alimentación eléctrica.
Mira el fusible accesible y verifica que la clavija o el cableado de entrada no tengan un falso contacto.
- 02
Aparece un código de error en pantalla y la caldera no arranca.
Causa: La placa detecta una condición anómala (temperatura, llama o presión) y apaga el encendido por seguridad.
Anota el código exacto: en estas calderas, muchos bloqueos son por sonda NTC o por presión de agua, revisa esos puntos antes de cambiar la placa.
- 03
Los botones o el selector de temperatura no funcionan, aunque la pantalla esté encendida.
Causa: El microcontrolador de la placa no lee correctamente las entradas del panel de mandos.
Apaga y enciende la caldera desde el interruptor general, no solo el mando, para descartar un cuelgue puntual.
- 04
El piloto o los segmentos del display parpadean de forma extraña, sin un código conocido.
Causa: La placa pierde parte de su configuración o la etapa de visualización falla.
Mira si el fallo desaparece tras un corte de corriente completo de un par de minutos; si vuelve enseguida, apunta hacia la placa.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F11 | Error de comunicación entre la placa principal y la interfaz de usuario. | La PCB S1208500 gestiona el bus de datos con la interfaz; un fallo en la electrónica/alimentación de la placa o en sus soldaduras puede cortar la recepción/transmisión. Verificar mazo y conectores PCB–display y medir 5 V/eBUS en la placa; si todo es correcto, cruzar con interfaz/placa de prueba. |
| F12 | Error de comunicación entre la interfaz de usuario y la placa principal. | La placa S1208500 puede quedar sin comunicación por fallo interno (fuente/bus/micro) o por pérdida de alimentación hacia la interfaz. Comprobar cableado interfaz–PCB y tensiones (5 V/eBUS) en la placa; si OK, sustituir la PCB o la interfaz para descartar. |
| F13 | Fallo de la placa electrónica principal. | Defecto propio de la PCB S1208500 (EEPROM/CPU/fuente o pistas), que bloquea el equipo. Verificar tensiones de la placa, inspeccionar soldaduras y confirmar con sustitución por una S1208500 nueva si procede. |
| F20 | Interfaz de usuario incompatible con la placa principal. | Tras cambiar placa/interfaz sin la codificación correcta, la PCB S1208500 detecta incompatibilidad y bloquea. Verificar compatibilidad de versiones y codificación del producto; reparametrizar o sustituir la placa/interfaz correspondiente. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S1208500
- Referencia de catálogo
- S1208500
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Codigo de placa
- 0020012181/02
- Codigo de chip EEPROM
- 0020012156 IRIS_W35 874A 09.01.06
- Version de placa
- IRIS1.0 735004 V087_C
- Lote
- 6034 0167 B

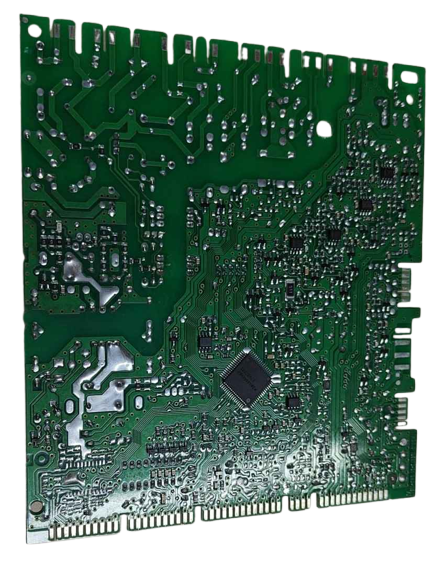

- Marcaje cara soldadura
- IRIS1.0 120643-4 T253 F6
- Marcaje adicional (zona reservada)
- 39-05
Dudas frecuentes sobre la placa electrónica S1208500
¿Esta placa S1208500 vale para mi Saunier Duval Opaliafast F 17 E?
¿Cómo compruebo que esta placa Ref. S1208500 es la de mi caldera?
¿Qué marcajes lleva la placa de la Opaliatherm TF11?
¿Esta Ref. S1208500 también sirve para la Opalia C 16 E?
