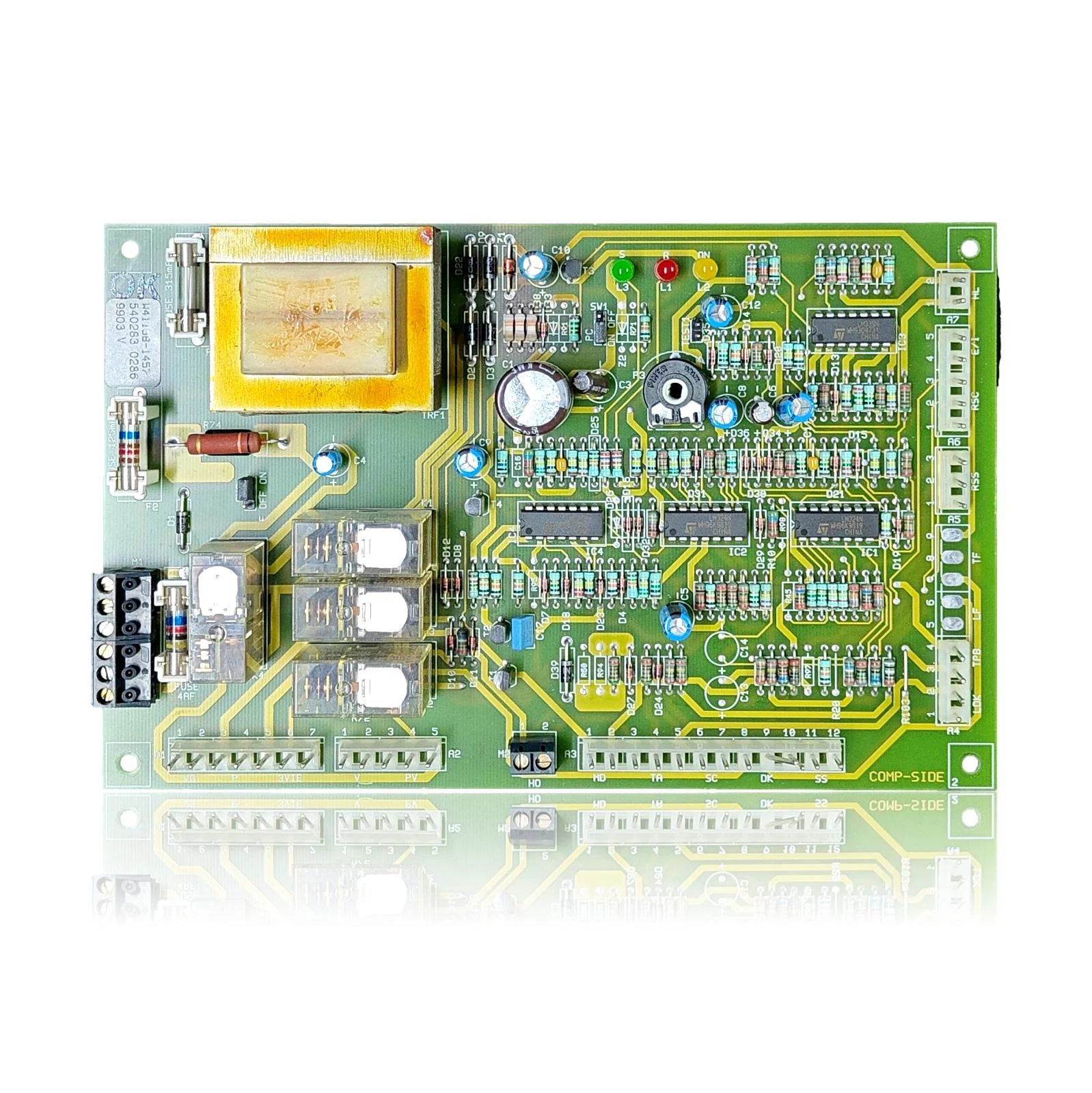

Placa Electrónica Saunier Duval Thelia 30E Ref. 05607600

Calderas Saunier Duval compatibles con la referencia 05607600

Placa electrónica con referencia 05607600. Una compatibilidad contrastada: Thelia 30E.

Compatibilidad contrastada

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Cómo comprobar si la ref. 05607600 es la pieza de tu caldera

Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.

1. Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05607600; si no aparece, no la deduzcas por la forma.
2. Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
3. Compara las conexiones y el cuerpo con la pieza original antes de montar.
4. Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.

Síntomas y errores que soluciona la placa electrónica 05607600

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

• 01

  La caldera no da ninguna señal de vida: ni pantalla, ni pilotos, ni ruido de arranque.

  Causa: Si la placa no alimenta sus circuitos de control, ningún componente de la caldera arranca.

  Mira la alimentación general, el fusible de red y que el transformador de la caldera entrega corriente a la entrada de la placa.

• 02

  La caldera enciende el quemador pero se para sola a los pocos segundos, sin motivo aparente.

  Causa: Un fallo en la etapa de control de la placa puede cortar la señal de encendido aunque el resto funcione bien.

  Revisa que los sensores y presostatos conectados a la placa dan lectura correcta antes de pensar que la placa es la culpable.

• 03

  La bomba o el ventilador se quedan encendidos aunque la caldera esté en reposo.

  Causa: Uno de los relés de la placa que controla estos componentes se queda pegado en posición cerrada.

  Escucha si el relé hace clic al pasar de reposo a demanda; si no cambia de estado, el relé de la placa puede ser el problema.

• 04

  El termostato pide calor y la caldera no reacciona, como si no lo oyera.

  Causa: La etapa de la placa que recibe la señal del termostato no está procesando la orden.

  Verifica que el termostato cierra el contacto correctamente y que el cableado hasta la placa no está cortado.

• 05

  La caldera va dando tumbos: unas veces enciende bien y otras se bloquea sin patrón.

  Causa: Las pistas o soldaduras de la placa se degradan con el calor y la humedad, causando fallos intermitentes.

  Abre la carcasa y mira si hay manchas de óxido, humedad o componentes con marcas de haberse calentado antes de dar la placa por mala.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Ficha de la placa electrónica Saunier Duval 05607600

Referencia de catálogo

05607600

Marca

Saunier Duval

Tipo de pieza

Placas Electrónicas

Unidades en stock

3 uds

Estado

Reacondicionado

Garantía

1 año

Envío

1–2 días laborables (España peninsular)

Devolución

14 días

Datos leídos en la pieza y en la documentación del fabricante

Lo que no hemos podido contrastar no aparece aquí.

Código de placa (serigrafiado)

W4115B-1457

Lote

540283 0286 / 9903 V

Relés

3 relés marcados 10A

Fusible F3

315mA T

Fusible F2

125mA T

Amplificador operacional (IC2/IC4)

LM324N, logo ST (STMicroelectronics)

Potenciómetro P3

PIHER 370m
