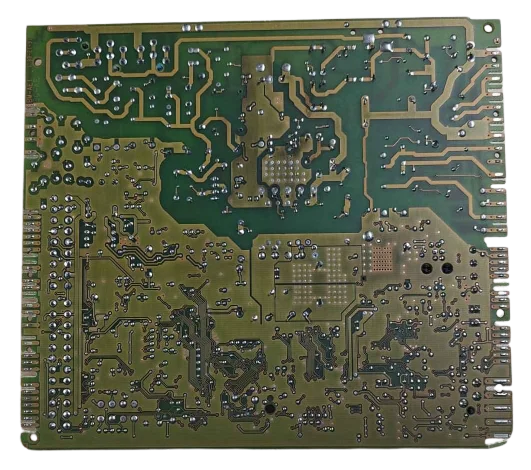

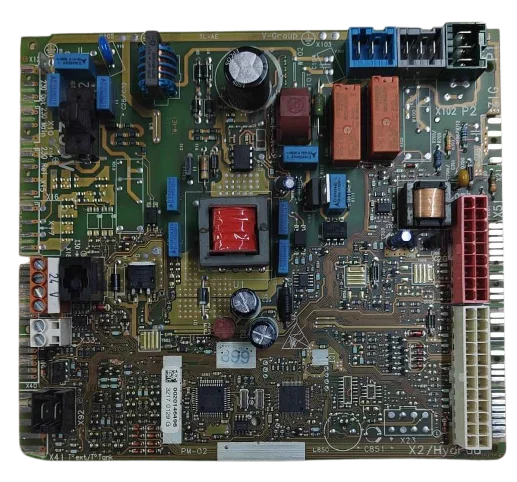

Placa Electrónica Principal Saunier Duval Thema NOx F25 B Ref. 0020184123
La Placa Electrónica Principal Saunier Duval Thema NOx F25 B, referencia 0020184123, es el elemento que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, la caldera puede no arrancar, bloquearse o presentar un comportamiento errático, y puede aparecer el código de error F63: Fallo circuito impreso principal. Este componente es compatible con varios modelos de las gamas Thema NOx, como el F 25 B, F 25 B/2 y F 25 B GN/BP, entre otros. Se debe sustituir cuando se presentan estos síntomas o cuando la placa muestra signos evidentes de daño.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 0020184123
Placa electrónica con referencia 0020184123. Seis compatibilidades contrastadas: F 25 B y F 25 B/2.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 25 B | Thema NOX | Contrastada |
| Saunier Duval F 25 B/2 | Thema NOX | Contrastada |
| Saunier Duval F 25 B GN/BP | Thema NOX | Contrastada |
| Saunier Duval F 25 A LPG/GN | Themafast NOX | Contrastada |
| Saunier Duval F 30 NL/LL | Themafast NOX | Contrastada |
| Saunier Duval 24 B2 | Micraplus NOX | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020184123 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020184123; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 0020184123
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera se enciende, funciona un rato y se apaga sola sin motivo aparente
Causa: Un fallo en la placa puede interrumpir el suministro a la válvula de gas o al ventilador mientras está funcionando.
Anota en qué momento se apaga (arranque, ACS, calefacción) y compruébalo antes de cambiar la placa.
- 02
El panel no responde a ninguna pulsación, ni de ajuste de temperatura ni de reset
Causa: El circuito que gestiona el teclado en la placa no está leyendo las órdenes.
Desconecta la alimentación treinta segundos y vuelve a intentarlo antes de pensar que la placa está rota.
- 03
La caldera funciona con normalidad pero de vez en cuando se resetea sola y vuelve a la pantalla inicial
Causa: Puede haber un fallo en la alimentación interna que reinicia el microprocesador de la placa.
Revisa que no haya microcortes en la red eléctrica de la vivienda antes de cambiar la placa.
- 04
Aparece un código de error de llama aunque el quemador enciende bien a la vista
Causa: La placa puede estar interpretando mal la señal de ionización aunque la llama sea correcta.
Limpia el electrodo de detección de llama y revisa su cable antes de cambiar la placa.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F63 | Fallo circuito impreso principal | La EEPROM/electrónica de la placa principal está dañada o corrupta, provocando bloqueo del equipo. Verificar tensiones de la placa, conexiones y, si persiste, sustituir/reprogramar la PCB 0020184123. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 0020184123
- Referencia de catálogo
- 0020184123
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código de componente
- 0020184123
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval F 25 B/2 (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0020184123
¿Qué referencia tiene la placa electrónica principal de la Saunier Duval Thema NOx F25 B?
¿Para qué modelos es compatible la placa electrónica principal PLSA107?
¿Qué códigos de error son documentados para esta placa?
¿Esta placa sirve para la caldera Saunier Duval Themafast NOx F25 A?
¿Cuántos modelos son compatibles con la placa electrónica principal Saunier Duval?
¿Qué debo hacer si mi caldera presenta el código de error F63?
