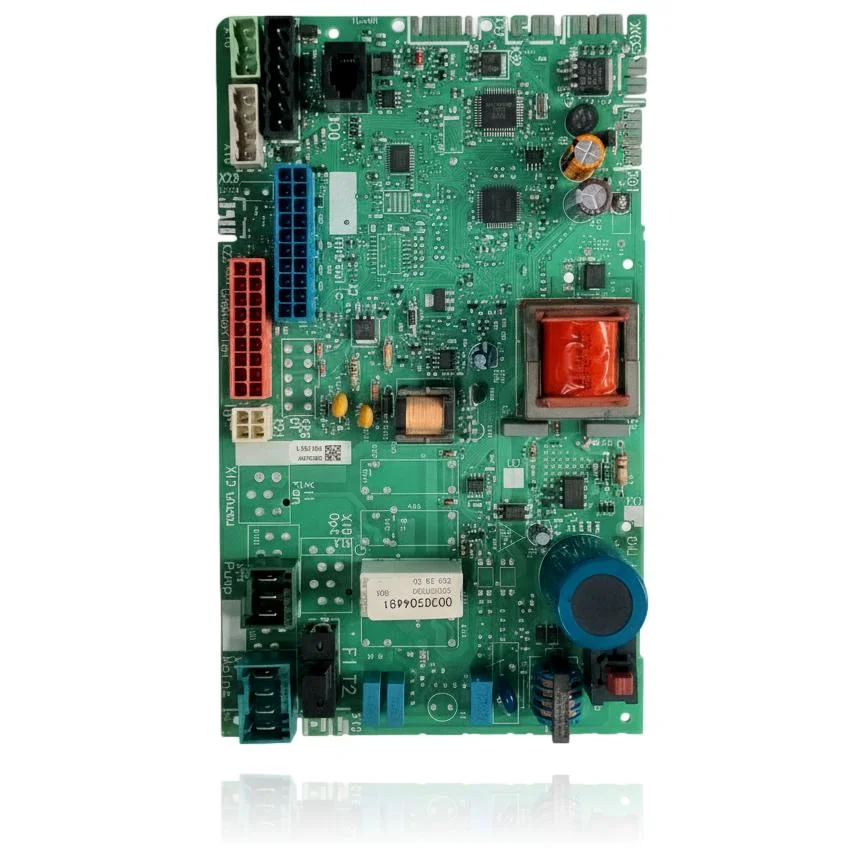

Placa Electrónica Control Principal Saunier Duval Themafast Condens F25 A Ref. 0020086375
Si tu caldera no arranca, se bloquea o presenta un comportamiento errático, puede que necesites la Placa Electrónica Control Principal Saunier Duval Themafast Condens F25 A. Esta placa es responsable de gobernar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, puedes notar códigos de error como F.63, F.65, F.64, F.61 o F.62. Es compatible con los modelos Thema Condens F25, F25 A1, Themafast Condens F25, F30 A1, Semia Condens F25 y Hermann Micra Plus Condens 25, entre otras. Se recomienda sustituirla al detectar estos síntomas de mal funcionamiento.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 0020086375
Placa electrónica con referencia 0020086375. Seis compatibilidades contrastadas: F25 y F25 A1.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F25 | Thema Condens | Contrastada |
| Saunier Duval F25 A1 | Thema Condens | Contrastada |
| Saunier Duval F25 | Themafast Condens | Contrastada |
| Saunier Duval F30 A1 | Themafast Condens | Contrastada |
| Saunier Duval F25 | Semia Condens | Contrastada |
| Saunier Duval 25 | Hermann Micra Plus Condens | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020086375 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020086375; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 0020086375
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no da ninguna señal de vida: ni display, ni piloto, ni intento de encendido
Causa: No hay tensión de salida de la placa hacia el resto de componentes, por lo que la caldera se queda completamente inerte aunque llegue corriente de red
Verifica que el fusible general de la instalación no ha saltado y que la caldera recibe 230V en el conector de entrada de la placa
- 02
La bomba o el ventilador no paran nunca, siguen funcionando con la caldera apagada
Causa: Un relé en la placa que controla ese componente puede quedarse pegado, manteniendo la salida activa aunque la centralita no lo esté pidiendo
Revisa el relé de la placa (suele ir marcado con un código tipo 0020204481); si está ennegrecido o hinchado, es un indicio claro antes de cambiar toda la placa
- 03
El display se apaga y se vuelve a encender solo, o parpadea sin motivo aparente
Causa: La humedad o condensación dentro de la carcasa de la placa provoca microcortes en la alimentación del display
Abre la tapa de la caldera y comprueba que no hay restos de humedad o corrosión visible en la placa antes de darla por averiada
- 04
La caldera modula mal la llama, sube y baja de potencia sin que tenga relación con la demanda
Causa: La señal que la placa envía a la válvula de gas para regular la llama se vuelve errática cuando el circuito de control falla
Comprueba que la sonda de ida no está sucia o mal posicionada, porque una lectura errónea también hace modular mal aunque la placa esté bien
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.63 | Fallo EEPROM. | La memoria EEPROM integrada en la placa principal está dañada; el fabricante indica sustituir la placa. Verificar que no sea un problema de alimentación/masas y, si persiste, reemplazar la PCB. |
| F.65 | Fallo temp. de electrónica. | La electrónica de la placa está sobrecalentada o defectuosa. Verificar temperatura del compartimento y, si continúa el fallo, comprobar/sustituir la placa. |
| F.64 | Fallo electrónica/sonda. | Un defecto en la electrónica de la placa afecta la lectura/gestión de sondas de seguridad. Verificar NTC y cableado; si están correctos, la causa es la PCB. |
| F.61 | Fallo control válvula combustible. | La placa no excita correctamente la válvula de gas o detecta un fallo eléctrico en el circuito. Verificar bobinas y mazo; si están bien, la placa principal es la causa. |
| F.62 | Fallo retardo descon. válvula combustible. | La electrónica mantiene energizada la válvula o gestiona mal la extinción de llama. Comprobar valvulería/ionización; si es correcto, sustituir la placa. |
| F.67 | Fallo electrónica/llama. | La electrónica de detección de llama en la placa da una señal no plausible o está dañada. Verificar ionización/masas y, si están bien, la PCB es la causa. |
| F.27 | Desconexión de seguridad, simulación de llama. | Humedad/avería en el circuito de control de llama de la placa puede falsear la detección. Verificar electrodo/masa; si el defecto persiste, sustituir la placa. |
| F.32 | Fallo: ventilador. | Un fallo en la electrónica de la placa (alimentación/lectura del ventilador o sensor Hall) puede disparar este código. Verificar conectores, sensor Hall y comprobar la PCB. |
| F.70 | Fallo: código aparato no válido (DSN). | Tras sustituir pantalla y/o placa principal no se reprogramó la identificación del aparato o hay resistencia de codificación incorrecta. Verificar y ajustar d.93; si no acepta la codificación, la placa puede estar dañada. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 0020086375
- Referencia de catálogo
- 0020086375
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.

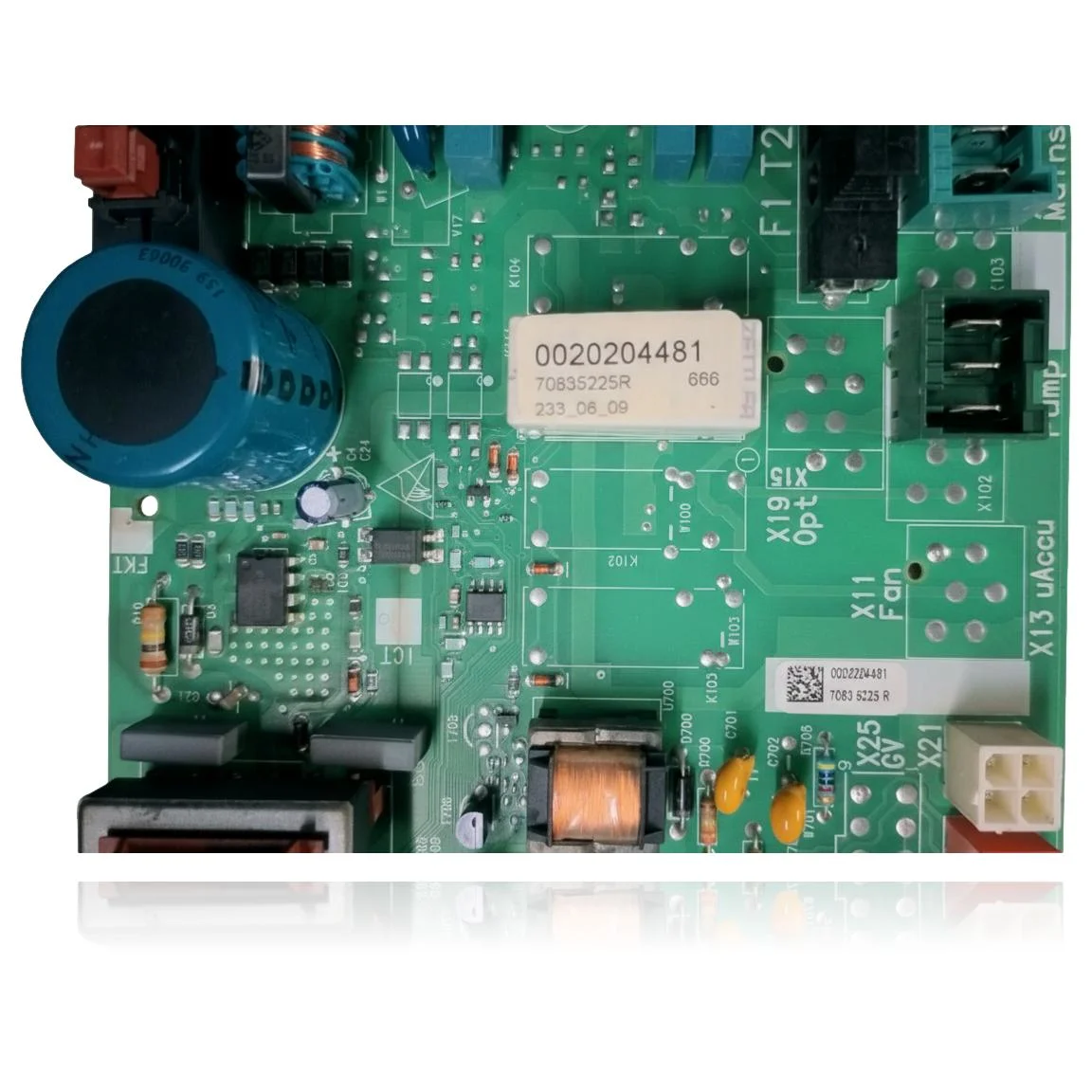

- Código de componente (etiqueta)
- 0020204481
- Código secundario
- 70835225R
- Lote y fecha de fabricación
- 233_06_09 (lote 666)
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Thema Condens F25 (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
