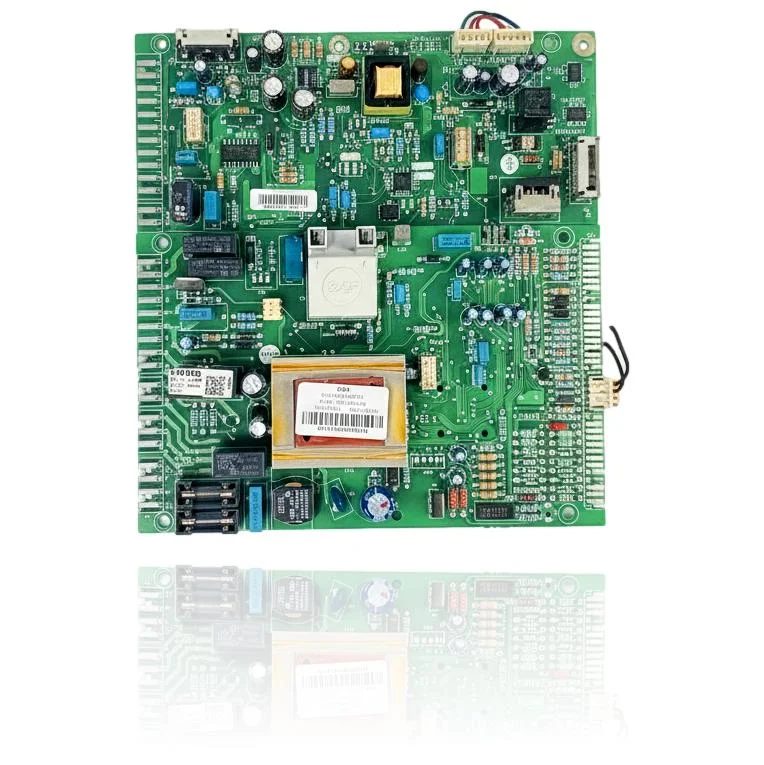

Placa Electrónica Sime Format Low NOx 25 BF Ref. 6301470
La Placa Electrónica Sime Format Low NOx 25 BF Ref. 6301470 controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o presentar un comportamiento errático. Los usuarios pueden experimentar problemas como el código de error F 04, que indica que no se detecta la llama al final del encendido, o el código F 09, que señala una anomalía de configuración. Esta placa es compatible con los modelos Format Low NOx 25 BF y Format Low NOx 30 BF, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se presenten estos síntomas o códigos de error.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 6301470
- Garantía
- 1 año
Calderas Sime compatibles con la referencia 6301470
Placa electrónica con referencia 6301470. Dos compatibilidades contrastadas: Format Low NOx 25 BF y Format Low NOx 30 BF.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Sime Format Low NOx 25 BF | Format Low NOx | Contrastada |
| Sime Format Low NOx 30 BF | Format Low NOx | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 6301470 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 6301470; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 6301470
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no muestra ninguna señal: ni display, ni luces, ni ruido al intentar arrancar.
Causa: La placa controla toda la alimentación interna de la caldera; si falla, no llega corriente a ningún componente, aunque el suministro general esté bien.
Antes de cambiarla, comprueba el fusible general de la caldera y que el diferencial de la vivienda no haya saltado; una placa dañada no es la única causa de un apagón total.
- 02
En la pantalla aparece un código de error fijo o que se repite con frecuencia.
Causa: La placa bloquea el equipo por seguridad cuando recibe una lectura incorrecta, aunque el fallo real esté en un sensor externo y no en ella.
Anota el código exacto y consúltalo en el manual antes de sustituir la placa; muchos códigos indican un problema en un componente externo, no en la placa.
- 03
El termostato o el mando a distancia no logran que la caldera arranque.
Causa: La parte de la placa que recibe la orden de encendido puede no funcionar, aunque el resto del equipo esté operativo.
Revisa las pilas del termostato y que el cableado de la regleta de conexiones esté bien apretado a la placa antes de considerarla averiada.
- 04
La caldera se apaga sola de forma intermitente, sin un patrón claro.
Causa: Un fallo de soldadura o un componente de la placa sensible al calor puede causar cortes aleatorios en el funcionamiento.
Observa si el corte coincide con que la caldera lleva tiempo encendida o con golpes o vibraciones; eso sugiere un problema en la placa más que en otro elemento.
Códigos de error Sime que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F 04 | Llama no detectada al final del encendido o lectura de llama parásita. | La placa 6301470 gestiona la detección por ionización; si su circuito pierde la “visibilidad” de la llama o la interpreta erróneamente, dispara F 04. Verificar microamperaje de ionización, masa/electrodo y continuidad hasta la placa; si la señal es correcta y persiste el fallo, el circuito de detección de la PCB está dañado. |
| F 09 | Anomalía de configuración estanca/abierta. | La placa lee esta configuración a través del conector de tarjeta X15; un cableado incorrecto/lectura incoherente en X15 provoca F 09. Verificar pinout y continuidad del mazo en X15 y la coherencia de la configuración; si está correcto y persiste, revisar la entrada de lectura/PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Sime 6301470
- Referencia de catálogo
- 6301470
- SKU interno Uniclima
- PLSI085
- Marca
- Sime
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- tensión
- 12V
- Esta ficha comparte la misma referencia de catálogo (6301470) que otra ficha con SKU distinto (CPECSFL0501, producto_id distinto). Podría tratarse de dos fichas duplicadas para la misma pieza: conviene comprobarlo antes de vender ambas por separado.
Dudas frecuentes sobre la placa electrónica 6301470
¿Vale esta placa para la Sime Format Low NOx 25 BF?
