Placa Electrónica Sime Format Low NOx 25 BF B&P DIMS35-SM01 Ref. 70256.4
La placa electrónica B&P DIMS35-SM01 (circuito 70256.4) es la placa de control de la caldera SIME Format Low NOx 25 BF. Trabaja a 230 V / 50 Hz. Se vende reacondicionada y probada, con garantía de 1 año.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC428
- Garantía
- 1 año
Calderas Sime compatibles
Placa electrónica. Una compatibilidad contrastada: Format Low NOx 25 BF.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Sime Format Low NOx 25 BF | Sime | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

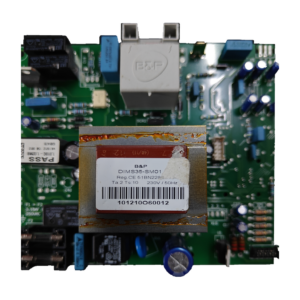

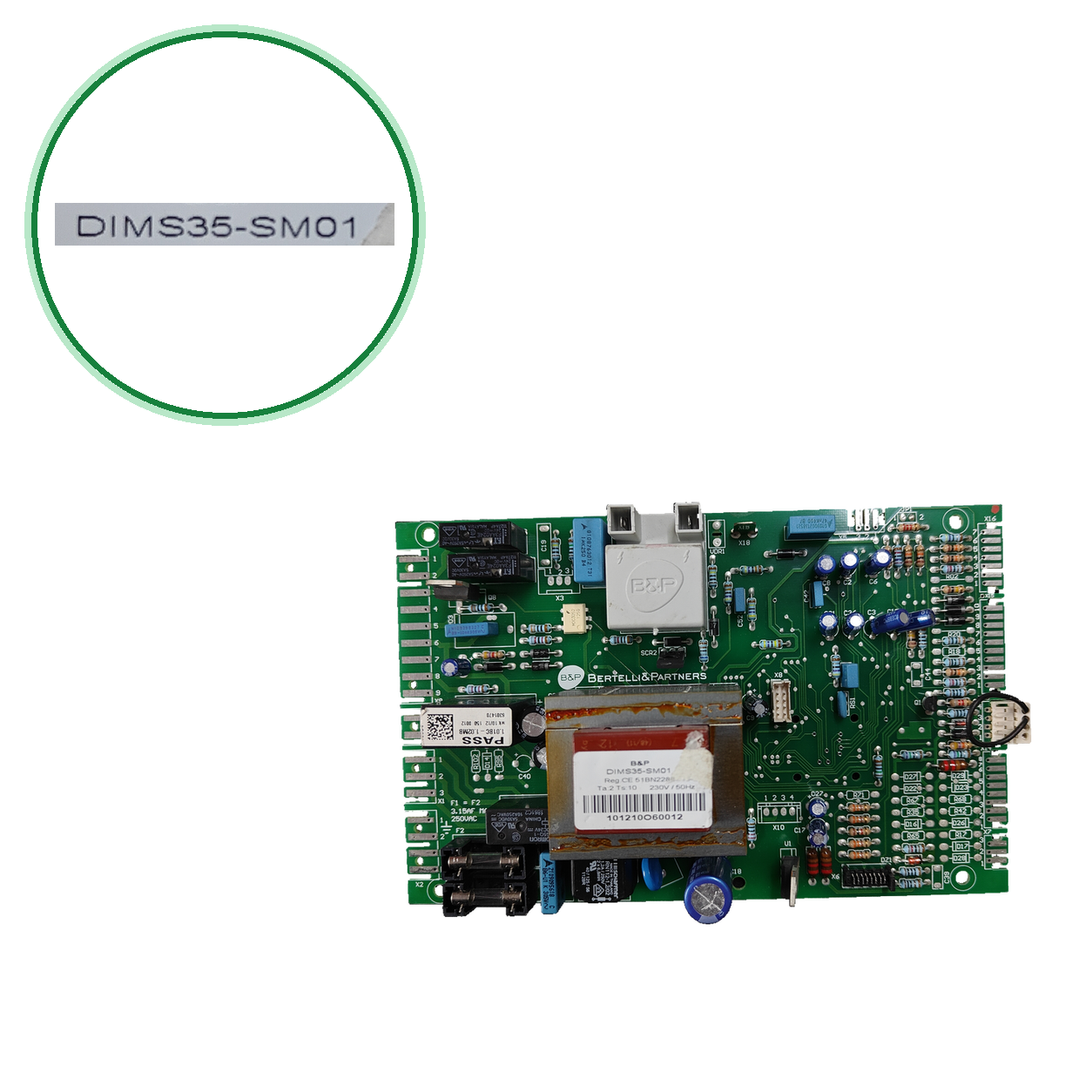

- Con la caldera sin corriente, localiza la etiqueta B&P sobre el transformador de la placa. Debe poner DIMS35-SM01.

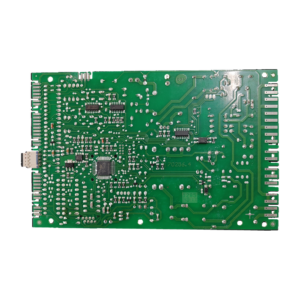

- Mira el reverso de la placa. El código del circuito, 70256.4, está serigrafiado en la cara de soldaduras.
- Compara los dos códigos con los de esta placa. Que sean idénticos, con el sufijo SM01 incluido. No los confundas con la 6301470 ni con otras placas de prefijo parecido.
- Comprueba en la placa de características de tu caldera que es una SIME Format Low NOx 25 BF. Si no coincide, consúltanos al 911 17 77 77.
- Si los códigos coinciden, la placa es la que necesitas. Si dudas, envíanos desde Contacto una foto de la etiqueta o llama al 911 17 77 77.
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no arranca después de cambiar o restablecer la placa
Causa: Los parámetros PP 01 y PP 02 no están configurados tras la sustitución o el restablecimiento de la placa.
Configura PP 01 y PP 02 tras sustituir la placa.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Sime
- SKU interno Uniclima
- PLC428
- Marca
- Sime
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Referencia
- 70256.4
- Designación en la etiqueta
- B&P DIMS35-SM01 (etiqueta sobre el transformador)
- Código del circuito (PCB)
- 70256.4, serigrafiado en el reverso de la placa
- Fabricante de la placa
- B&P
- Tensión de alimentación
- 230 V · 50 Hz
- Marcado de la etiqueta
- Ta 2 · Ts 10
- Transformador
- Montado en la propia placa
- Caldera compatible
- SIME Format Low NOx 25 BF
- Parámetros a configurar al sustituirla
- Configurar PP 01 y PP 02 tras sustituir la placa
- Potencia eléctrica absorbida (caldera 25 BF)
- 115 W
- Grado de protección eléctrica (caldera)
- IP X5D
- No confundir con 6301470: Referencia SIME de tarjeta electrónica para la Format Low NOx 25 BF. Es un código distinto de 70256.4 y de DIMS35-SM01: no la des por equivalente.
Dudas frecuentes sobre la placa electrónica
¿Cómo identifico la placa B&P DIMS35-SM01?
¿Sirve para mi SIME Format Low NOx 25 BF?
¿Es la misma placa que la tarjeta SIME 6301470?
¿Hay que configurar algo al cambiar la placa?
¿Qué hay que tener en cuenta con la alimentación eléctrica?
¿Se vende probada y con garantía?
