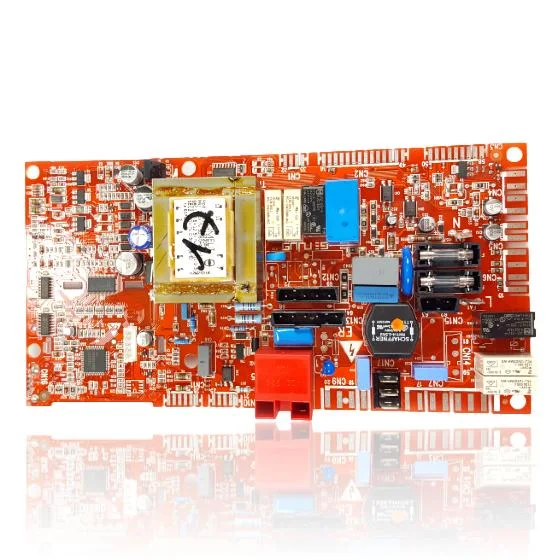

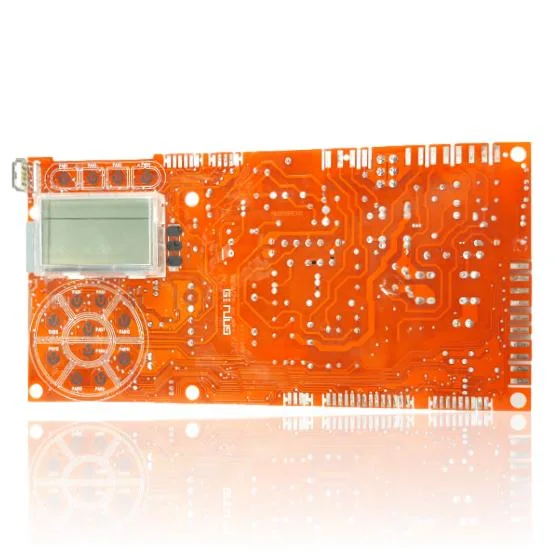

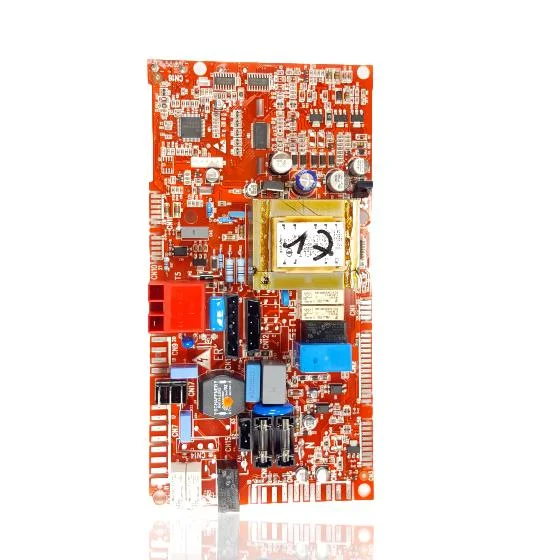

Placa Electrónica Sime Murelle EV - Ref. 6301416 (GENUS)
La Placa electrónica Sime Murelle EV - Ref. 6301416 (GENUS) es el dispositivo de control que gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o comportarse de manera errática, presentando el código de error ALL 29: ANOMALÍA NÚMERO TARJETAS CONECTADAS. Este componente es compatible con los modelos Murelle EV HE 25, Murelle EV HE 25T, Murelle EV HE 30, así como con Murelle HE 25 ERP y Murelle HE 30 ERP, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituir la placa cuando se presenten estos fallos para restaurar el funcionamiento adecuado de la caldera.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 6301416
- Garantía
- 1 año
Calderas Sime compatibles con la referencia 6301416
Placa electrónica con referencia 6301416. Cinco compatibilidades contrastadas: Murelle EV HE 25 y Murelle EV HE 25T.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Sime Murelle EV HE 25 | Sime Murelle EV HE | Contrastada |
| Sime Murelle EV HE 25T | Sime Murelle EV HE | Contrastada |
| Sime Murelle EV HE 30 | Sime Murelle EV HE | Contrastada |
| Sime Murelle HE 25 ERP | Sime Murelle HE | Contrastada |
| Sime Murelle HE 30 ERP | Sime Murelle HE | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 6301416 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 6301416; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 6301416
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende, ni el display muestra señal
Causa: Si el filtro de red o la etapa de alimentación de la placa no permiten que llegue corriente al circuito, la caldera no arranca
Verifica que la caldera recibe 230V en la entrada de la placa y que el fusible está en buen estado antes de considerar la placa como averiada
- 02
El display o los pilotos parpadean sin razón aparente, o se apagan y vuelven a encender
Causa: Una condensación interna o una soldadura floja en la placa causa microcortes que afectan al display
Abre la caldera y revisa que no haya humedad ni corrosión visible en la placa antes de cambiarla
- 03
El mando a distancia o el termostato no afectan a la caldera
Causa: La placa procesa la orden del termostato o el mando; si falla esta comunicación, la petición no llega al sistema
No puentees contactos ni alimentes componentes directamente para probarlos. Solicita a un técnico que compruebe la causa conforme al manual del modelo y su revisión, sin anular las protecciones. El síntoma o código no confirma por sí solo que esta pieza esté averiada.
- 04
La caldera no ajusta bien la potencia, la llama no se adapta a la demanda
Causa: El circuito que gestiona la señal de modulación hacia la válvula se descontrola si la placa está dañada
Comprueba que las sondas de ida y retorno no estén sucias o mal conectadas, ya que eso también puede causar una modulación irregular
Códigos de error Sime que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| ALL 29 | ANOMALÍA NÚMERO TARJETAS CONECTADAS | El módulo electrónico puede generarla si el PAR 40 (número de tarjetas) está mal configurado en la propia placa o si falla su bus de comunicación con las tarjetas auxiliares (ausencia de comunicación). Verificar: comprobar/ajustar PAR 40 y cableado/bus; si todo es correcto, probar o sustituir la placa 6301416 para descartar fallo del PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Sime 6301416
- Referencia de catálogo
- 6301416
- SKU interno Uniclima
- PLCSIMSV
- Marca
- Sime
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 9 € en España; gratis desde 120 € según condiciones
- Devolución
- 14 días
Dudas frecuentes sobre la placa electrónica 6301416
¿Esta placa Ref. 6301416 sirve para mi Sime Murelle EV HE 25T?
¿Qué otra referencia tiene esta placa además de la 6301416?
¿Esta misma placa vale para una Sime Murelle HE 25 ERP?
