Reacondicionado SIT LA PRECISA Placas Electrónicas

Placa Electrónica SIT La Precisa 7530130_00 Para Viessmann Vitopend 100 WH0A

Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de la caldera, con un transformador integrado (primario 230 V, secundario 15 V). Antes de sospechar de ella, un técnico cualificado debe comprobar la alimentación y las conexiones.

Tipo de pieza: Placas Electrónicas
Estado: Reacondicionado
SKU interno: PLC294
Garantía: 1 año

IVA incluido Stock · 1 Uds

Compatibilidad

Calderas SIT LA PRECISA compatibles

Placa electrónica. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.

Modelos pendientes de comprobar

Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.

SIT LA PRECISA Viessmann Vitopend 100 WH0A	SIT la precisa	Sin confirmar

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Guía

Cómo comprobar si es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

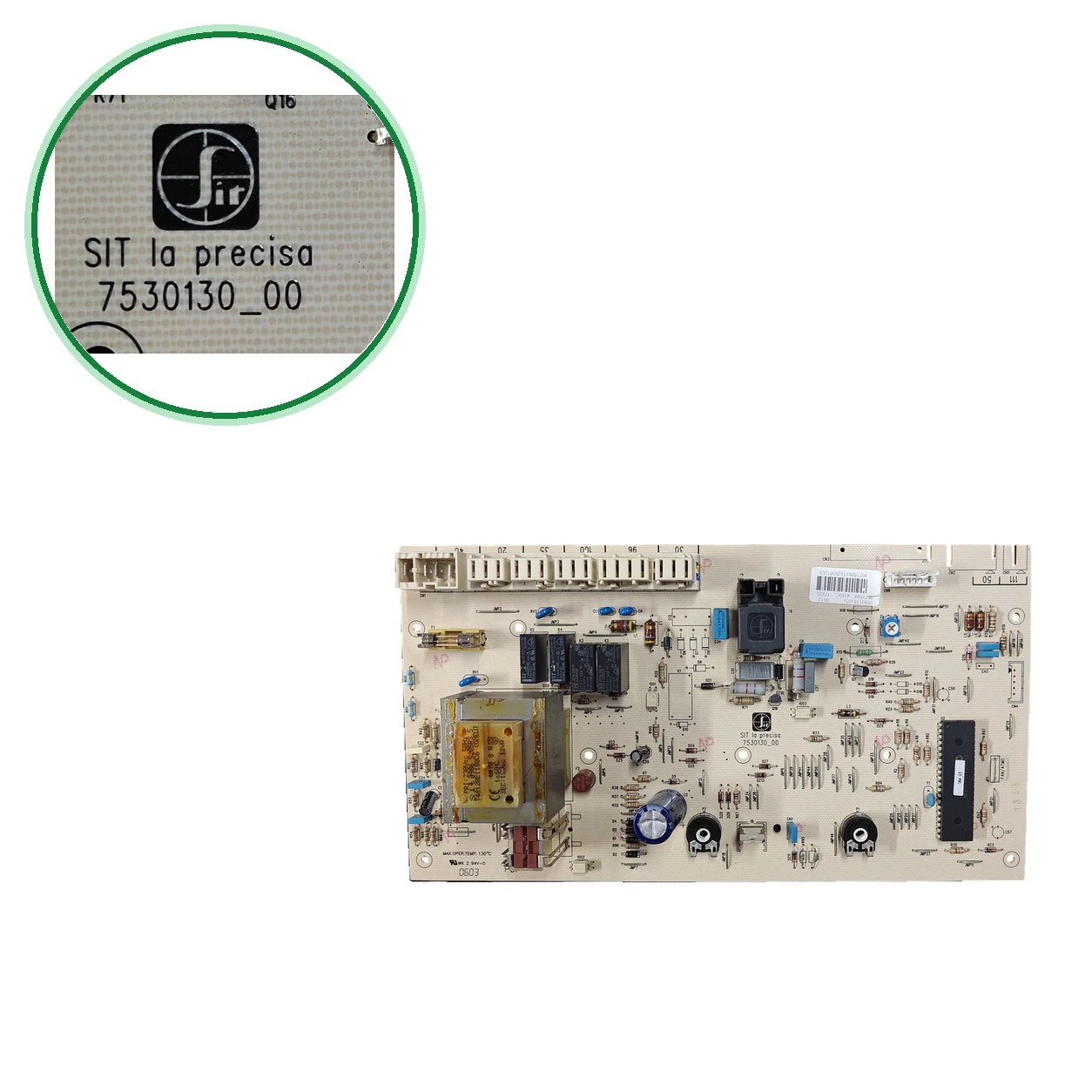

Busca en la placa el código 7530130_00 (también escrito 7530130-00). Es el identificador principal.
Comprueba que lleva también 0580118-(03), 9571588 y 4169C, y el marcado 384_03 en el circuito integrado. Si alguno falta o difiere, puede ser otra variante.
Mira el transformador integrado: debe poner PRI 230 Vac 50 Hz y SEC 15 Vac 12 VA.
Si tu placa actual lleva el 7827494 en lugar del 7530130_00, no asumas que es la misma: sin confirmación adicional que hemos leído une los dos códigos.
Comprueba en la placa de características que tu caldera es una Viessmann Vitopend 100 WH0A, la que ha registrado.
coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.

Reparación de placas electrónicas · Reparación de calderas Viessmann

Diagnóstico y códigos de error

Síntomas que requieren diagnóstico en la placa electrónica

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

01
La caldera no enciende y muestra F4.
Causa: Sin llama al arrancar: falta de gas, condensado helado o fallo de encendido.
Comprueba el suministro de gas y reinicia una vez. Si se repite, que lo revise un técnico.
02
La caldera muestra F30 o F38 (sensor de temperatura).
Causa: Sensor de la caldera en cortocircuito (F30) o abierto (F38): fallo del sensor o de su cable.
Reinicia una vez. Si vuelve a salir, que lo revise un técnico.
03
La caldera muestra F50 (sensor de agua caliente).
Causa: Cortocircuito del sensor de temperatura del agua caliente sanitaria.
Reinicia una vez. Si persiste, que lo revise un técnico.

Códigos de error SIT LA PRECISA que requieren diagnóstico

Código	Avería	Comprobaciones técnicas
F4	Sin señal de llama al arrancar el quemador.	Comprueba el suministro de gas y reinicia una vez. Si se repite, que lo revise un técnico: puede ser el encendido, el electrodo o la placa.
F30	Cortocircuito en el sensor de temperatura de la caldera.	Reinicia una vez. Si vuelve a salir, que lo revise un técnico: suele ser el sensor o su cable.
F38	Sensor de temperatura de la caldera abierto o dañado.	Reinicia una vez. Si vuelve a salir, que lo revise un técnico: suele ser el sensor o su cable.
F50	Cortocircuito en el sensor de temperatura del agua caliente sanitaria.	Reinicia una vez. Si persiste, que lo revise un técnico: suele ser el sensor o su cable.
F58	Sensor de temperatura del cilindro abierto o defectuoso.	Que lo revise un técnico: suele ser el sensor o su cable.
F59	Rotura del sensor de temperatura del agua caliente de salida.	Que lo revise un técnico: suele ser el sensor o su cable.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Datos técnicos

Ficha de la placa electrónica SIT LA PRECISA

SKU interno Uniclima: PLC294
Marca: SIT LA PRECISA
Tipo de pieza: Placas Electrónicas
Unidades en stock: 1 uds
Estado: Reacondicionado
Garantía: 1 año
Envío: 1–2 días laborables (España peninsular)
Devolución: 14 días

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Marcado de material/clase de la placa: WK 2 94V-0
Código marcado: 0580118-(03); 9571588; 4169C; 0612; 17826; 957158817826061203
Marcado del circuito integrado: 384_03
Transformador integrado (subcomponente): PRI 230 Vac 50 Hz; SEC 15 Vac 12 VA
Temperatura máxima de operación marcada: 130 °C
Identificación — Código marcado: 7530130_00
Identificación — Código marcado: 0580118-(03)
Identificación — Código marcado: 9571588
Identificación — Código marcado: 4169C
Identificación — Código marcado: 0612
Identificación — Código marcado: 17826
Identificación — Código marcado: 384_03
Ficha técnica — Marcado de material/clase de la placa: WK 2 94V-0
Ficha técnica — Código marcado: 0580118-(03); 9571588; 4169C; 0612; 17826; 957158817826061203
Ficha técnica — Marcado del circuito integrado: 384_03
Ficha técnica — Transformador integrado (subcomponente): PRI 230 Vac 50 Hz; SEC 15 Vac 12 VA
Ficha técnica — Temperatura máxima de operación marcada: 130 °C
Marcados adicionales: Material/clase marcada: WK 2 / 94V-0. Códigos: 0580118-(03); 9571588; 4169C; 0612; 17826; 957158817826061203. CI: 384_03. Transformador integrado: PRI 230 Vac / 50 Hz; SEC 15 Vac / 12 VA. Temperatura máxima de operación marcada: 130 °C.
Aplicaciones pendientes de comprobar: Viessmann Vitopend 100 WH0A — compatibilidad anotada; pendiente de confirmar por variante.

Antes de comprar

No confundir: 7827494 — Código de pedido Viessmann que para la placa (o «Regelung») del Vitopend 100 WH0A o WH0 — Ninguna documentación lo une al 7530130_00. No afirmamos que sea la misma pieza: compara los marcados de tu placa.
No confundir: 7832971 · 7831047 — Códigos Viessmann que junto al 7827494, para el Vitopend 100 WHKB VMC (7832971) y el Vitopend 100 (7831047) — Son códigos de esa para otras calderas. sin confirmación adicional los une al 7530130_00 y Sin confirmar esta placa para ellas.
Códigos marcados en la propia placa y registrados. No son necesariamente la referencia de un kit del fabricante ni acreditan compatibilidad con otras variantes.
Pieza, códigos y caldera registrados. Ninguna página externa abierta (30 consultadas) cita 7530130_00 ni 0580118-(03).
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Viessmann Vitopend 100 WH0A.

Preguntas frecuentes

Dudas frecuentes sobre la placa electrónica

¿Cómo identifico esta placa?

Busca en la placa el código 7530130_00 (también 7530130-00). Comprueba además 0580118-(03), 9571588 y 4169C, y el marcado 384_03 en el circuito integrado. Son los marcados del ejemplar que ha revisado.

¿Sirve para mi Viessmann Vitopend 100 WH0A?

La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Viessmann Vitopend 100 WH0A. Fuera no hemos encontrado ninguna página que cite el 7530130_00. El despiece del manual (edición 941401, p. 54) recoge la posición «080 Regelung Vitopend» sin número de pieza en el texto leído.

¿Sirve para otra Vitopend, como la Vitopend 100 WH0?

La compatibilidad de esta variante está pendiente de confirmar. Solo está registrada para la WH0A. Para la WH0 no tenemos confirmación: alguna da para la WH0 la placa Viessmann 7827494, que es otro código y no demuestra que esta sirva. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llámanos al 911 17 77 77.

¿Es lo mismo el 7827494 que el 7530130_00?

No lo sabemos. el 7827494 como código de la placa (o «Regelung») Viessmann del Vitopend 100 WH0A o WH0, pero ninguna cita el 7530130_00 ni los marcados de SIT. Por eso no afirmamos que sean la misma pieza. Si tu placa lleva 7827494, compara los marcados antes de pedirla.

¿Qué significan los códigos 7530130_00, 0580118-(03) y 9571588?

Por confirmar: Son códigos marcados en la placa SIT la precisa. No equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes. El 384_03 es el marcado del circuito integrado. Para 4169C, 0612 y 17826 no hemos encontrado que los explique.

¿Qué datos eléctricos lleva marcados la placa?

El transformador integrado lleva PRI 230 Vac 50 Hz y SEC 15 Vac 12 VA. La placa está marcada con una temperatura máxima de operación de 130 °C y WK 2 94V-0 como material/clase. Son marcados del ejemplar fotografiado, no mediciones de funcionamiento.

¿Quién debe montarla?

Un técnico cualificado. La placa trabaja con tensión de red (230 V) en una caldera de gas. Desconecta la caldera de la red antes de abrirla y no sustituyas la placa sin comparar todos los marcados.
