Presostato De Aire Saunier Duval Isofast F 28 E1 Ref. 605.99523
Presostato de aire para calderas Saunier Duval de las gamas Isofast, Isomax, Isotwin, Opalia y Thema. Controla la presión diferencial del circuito de extracción de humos y permite el encendido solo si detecta tiro correcto. Viene tarado de fábrica a 54/46 Pa (apertura/cierre) y soporta hasta 1(0,5) A a 250 V~. El cambio requiere confirmar primero el fallo de la pieza mediante diagnóstico técnico, incluso cuando la caldera bloquea por fallo de presostato o no detecta extracción.
- Tipo de pieza
- Presostatos
- Estado
- Reacondicionado
- Referencia de catálogo
- S5744000
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S5744000
Presostato con referencia S5744000. Dos compatibilidades contrastadas: Isofast F 28 E y Isofast F 28 E1.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Isofast F 28 E | Isofast | Contrastada |
| Saunier Duval Isofast F 28 E1 | Isofast | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S5744000 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del presostato que tienes montado y comprueba si coincide con la referencia de catálogo S5744000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el presostato S5744000
El presostato controla la presión de aire o de agua para autorizar el funcionamiento. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera intenta encender, se oye el ventilador, pero se para y muestra un error de aire o de tiro.
Causa: El presostato no cierra el contacto que permite el paso de gas, así que la centralita corta el encendido por seguridad.
Mira que el tubo de silicona que va del presostato al conducto de humos no esté doblado, desconectado o con agua acumulada.
- 02
El extractor funciona con normalidad pero la caldera no llega a encender el quemador.
Causa: Si el presostato no detecta suficiente depresión aunque el ventilador gire bien, la centralita entiende que no hay tiro y bloquea el encendido.
Revisa que la salida de humos al exterior no esté obstruida por nieve, hielo, hojas o un nido antes de cambiar la pieza.
- 03
La caldera se bloquea de forma intermitente, unos días enciende y otros no.
Causa: La membrana del presostato pierde precisión con el uso y responde de forma irregular a pequeñas variaciones de presión.
Anota si el fallo coincide con días de viento fuerte o lluvia, porque eso afecta al tiro real del conducto.
- 04
Tras un corte de luz o una parada larga la caldera no vuelve a arrancar sola.
Causa: Si los tubos de conexión del presostato se han descolgado o el conector se ha aflojado, la lectura de presión queda inválida.
Verifica que los conectores eléctricos del presostato estén bien encajados y sin corrosión antes de sustituirlo.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 02 | Fallo de caudal/tiro de aire (seguridad de humos). | El presostato de aire no conmuta al arrancar el ventilador (membrana/contactos dañados, tubos de toma obstruidos o mala conexión), por lo que la placa detecta ausencia de depresión y dispara el fallo de aire; verificar midiendo con multímetro la continuidad del presostato (bornes Pr) durante el arranque, y revisando tubería de presión y evacuación. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del presostato Saunier Duval S5744000
- Referencia de catálogo
- S5744000
- SKU interno Uniclima
- PCIF28E1
- Marca
- Saunier Duval
- Tipo de pieza
- Presostatos
- Unidades en stock
- 7 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días

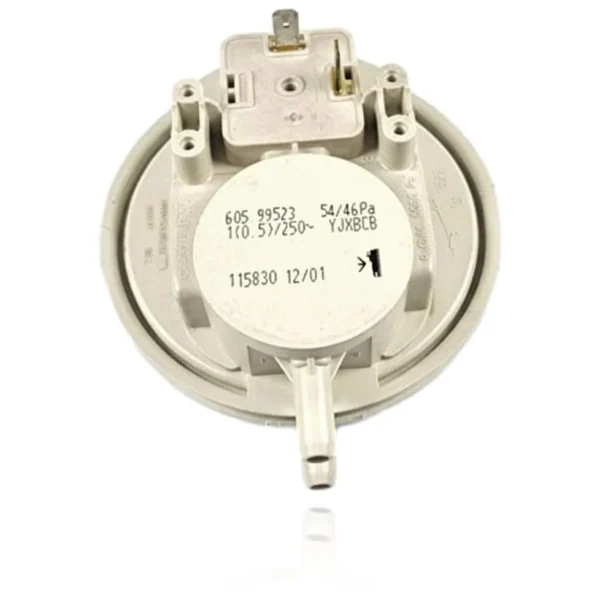

Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Tarado (apertura/cierre)
- 54/46 Pa
- Contacto eléctrico
- 1(0,5) A / 250 V~
- Código de pieza
- 605.99523
- Lote
- 115830
- Fecha de fabricación
- 12/01
- Código de lote de producción
- YJXBCB
Dudas frecuentes sobre el presostato S5744000
¿Qué referencia tiene que llevar el presostato de aire de la Saunier Duval Isofast F 28 E1?
¿A qué presión abre y cierra el presostato de la Isofast F 28 E1?
¿Este presostato es compatible con otros modelos de Saunier Duval?
¿Qué avería indica que hay que cambiar el presostato de aire de la Isofast F 28 E1?
¿Cuántos modelos son compatibles con el presostato de aire 605.99523?
¿Qué código de error está documentado para este presostato?
