Transformador Para Caldera Junkers ZWC 28-3 MFK - Código 8 747 201 379

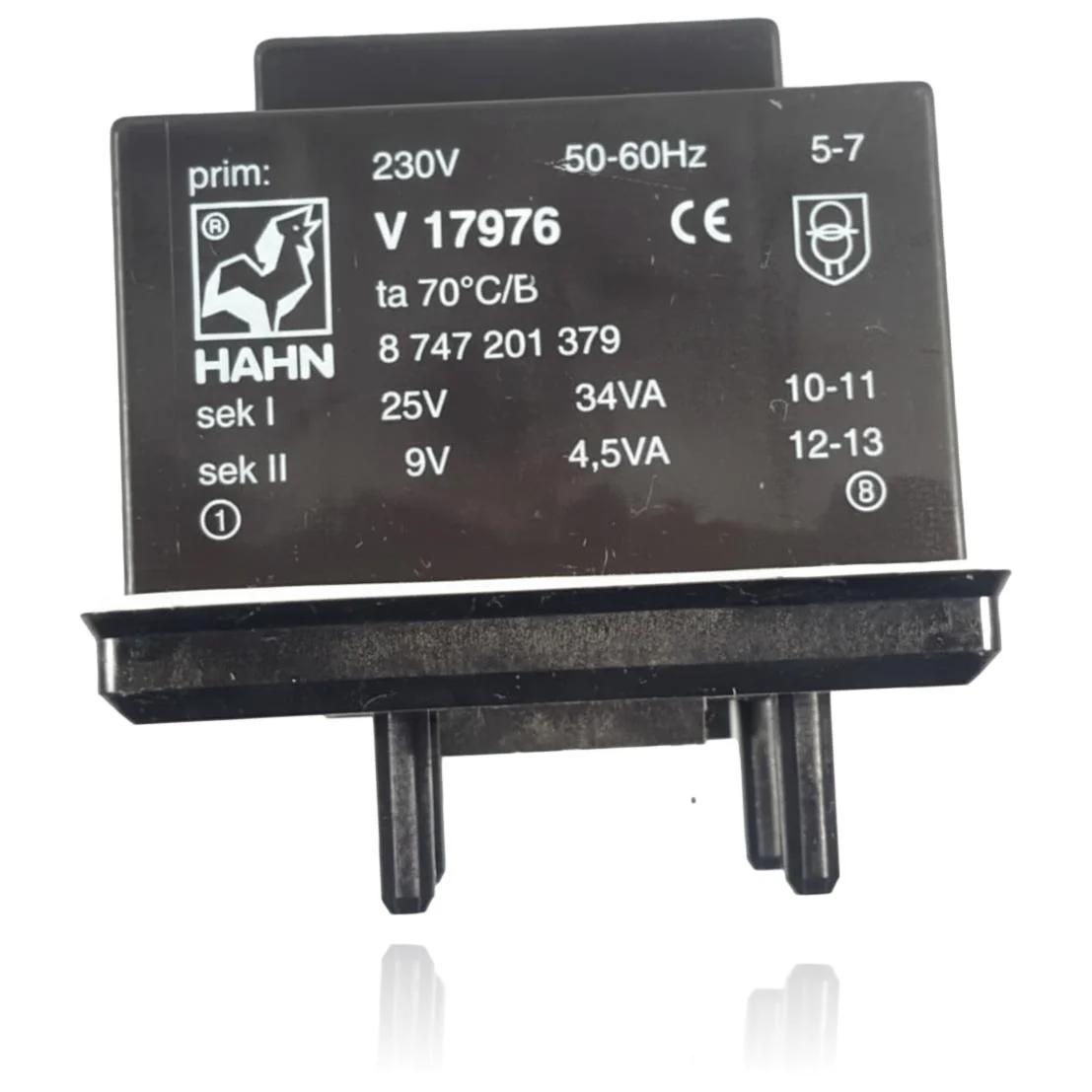

Transformador para calderas Junkers/Bosch ZWC 28-3 MFK, ZWB 28-3, ZSC 24-3, ZSB 14-3 y ZWC 24-3 MFK. La etiqueta muestra primario 230V 50-60Hz (bornes 5-7), dos secundarios —25V/34VA en bornes 10-11 y 9V/4,5VA en bornes 12-13—, clase térmica ta 70°C/B y el código impreso 8 747 201 379, distinto de la referencia que maneja hoy el catálogo. No consta el fabricante del componente.
Recambios relacionados con Junkers ZWC
Calderas Junkers compatibles con la referencia 8717201052
Transformador de encendido con referencia 8717201052. Cinco compatibilidades confirmadas con dos fuentes independientes: 14-3 y 24-3. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Junkers 14-3 | ZSB | Confirmada · 2 fuentes |
| Junkers 24-3 | ZSC | Confirmada · 2 fuentes |
| Junkers 28-3 | ZWB | Confirmada · 2 fuentes |
| Junkers 24-3 MFK | ZWC | Confirmada · 2 fuentes |
| Junkers 28-3 MFK | ZWC | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 8717201052 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de transformador de encendido que tienes montada: debe indicar 8717201052.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona transformador de encendido 8717201052
Transformador de encendido genera la alta tensión para la chispa de los electrodos. Estos son los síntomas típicos y qué hacer:
El ventilador no arranca o se para a medio ciclo y la caldera bloquea
Causa: Uno de los secundarios de este transformador alimenta el circuito del ventilador o la válvula de gas; si esa salida falla, el componente se queda sin corriente
Mide la tensión en ambos secundarios del transformador con la caldera en marcha y compárala con lo indicado en la etiqueta antes de sustituirlo
La caldera arranca pero se apaga con un código de fallo relacionado con el ventilador o la válvula de gas
Causa: Sin la tensión adecuada en ese devanado, la centralita interpreta que el componente no responde y bloquea por seguridad
Revisa primero el cableado y el conector de esa salida del transformador; un contacto flojo da el mismo código de error
El display y los testigos funcionan bien pero la caldera no llega a poner en marcha el quemador
Causa: El otro devanado de baja tensión puede alimentar solo la lógica de la placa, que sigue viva aunque falle la parte de potencia
Comprueba con el multímetro si hay tensión en el secundario de mayor potencia (25V) mientras el de la electrónica (9V) sí funciona
Ruido de zumbido o vibración en la zona del transformador, sobre todo al arrancar
Causa: Un transformador de doble devanado que empieza a fallar suele vibrar más al exigirle la carga del arranque
Revisa que los tornillos de fijación del transformador estén apretados; un montaje suelto provoca el mismo ruido sin que la pieza esté dañada
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del transformador de encendido Junkers 8717201052
- Referencia OEM
- 8717201052
- Marca
- Junkers
- Tipo de pieza
- Transformadores
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Tension primario
- 230V 50-60Hz, bornes 5-7
etiqueta - Codigo impreso
- 8 747 201 379
etiqueta - Codigo adicional etiqueta
- V 17976
etiqueta - Clase termica
- ta 70°C/B
etiqueta - Secundario I
- 25V, 34VA, bornes 10-11
etiqueta - Secundario II
- 9V, 4,5VA, bornes 12-13
etiqueta
- El código impreso en la etiqueta de la pieza (8 747 201 379) no coincide con la referencia que maneja hoy el catálogo (8717201052). Antes de comprar, compara el código de tu transformador con el de la etiqueta, no solo con la referencia de venta.

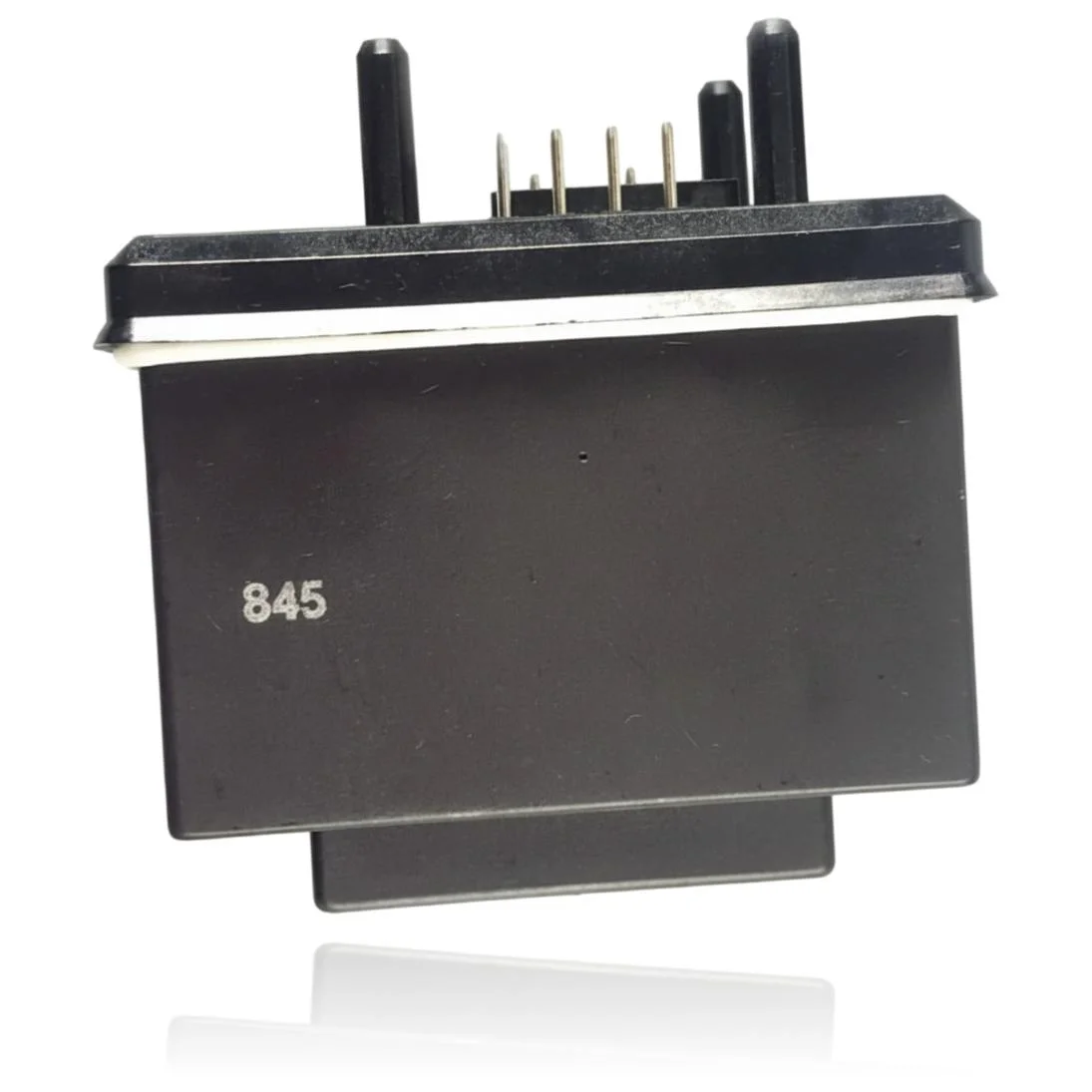

- El fabricante del componente no consta. En la carcasa hay además un marcaje '845' que parece un código de lote de fabricación, no una referencia.
