Transformador De Encendido Saunier Duval Thelia 23 Ref. ZIG 2
Transformador de encendido para calderas Saunier Duval Thelia 23 y modelos relacionados (código de etiqueta ZIG 2). Genera la chispa de encendido del quemador a 10 Hz, con alimentación 220-240V~ 50-60Hz, potencia 2,5VA y temperatura máxima de trabajo de 125°C. No consta el fabricante del componente. Se cambia cuando la caldera no enciende por falta de chispa.
Recambios relacionados con Saunier Duval Thelia
Calderas Saunier Duval compatibles con la referencia 05210600
Transformador de encendido con referencia 05210600. Cuatro compatibilidades confirmadas con dos fuentes independientes: Thelia 23 y Thelia 623. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Thelia 23 | Thelia | Confirmada · 2 fuentes |
| Saunier Duval Thelia 623 | Thelia | Confirmada · 2 fuentes |
| Saunier Duval Thelia 23 E | Thelia | Confirmada · 2 fuentes |
| Saunier Duval Themis 23 E | Themis | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05210600 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de transformador de encendido que tienes montada: debe indicar 05210600.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona transformador de encendido 05210600
Transformador de encendido genera la alta tensión para la chispa de los electrodos. Estos son los síntomas típicos y qué hacer:
La caldera intenta encender pero no salta ninguna chispa en el quemador
Causa: El transformador no genera la alta tensión necesaria para que el arco salte en el electrodo
Comprueba que el cable de alta tensión llega bien conectado al electrodo y que no está partido ni quemado antes de cambiar el transformador
Se oye el intento de encendido pero la caldera se bloquea a los pocos segundos con error de llama
Causa: Sin chispa la centralita no detecta llama y corta el ciclo por seguridad tras los intentos programados
Mira en el visor si el código de error apunta a fallo de encendido y no a otra causa, como falta de gas o presostato, antes de sustituir la pieza
El electrodo no muestra ningún arco visible aunque la caldera hace el intento de encendido
Causa: Un transformador con el bobinado dañado deja de entregar tensión aunque reciba alimentación de red
Verifica la distancia y limpieza del electrodo y su masa a carcasa, un electrodo sucio o mal separado puede dar el mismo síntoma sin que falle el transformador
La caldera queda bloqueada nada más arrancar, siempre en el mismo punto del ciclo
Causa: Sin tensión de salida del transformador el ciclo de encendido se repite y bloquea siempre en la misma fase
Comprueba que llegan los 220-240V de red hasta el conector del transformador antes de darlo por averiado
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Códigos de error relacionados con transformador de encendido 05210600
Si tu caldera muestra alguno de estos códigos, esta pieza puede ser la causa:
| Código | Qué significa | Qué hacer |
|---|---|---|
| F.28 | Fallo de encendido: la caldera no consigue encender el quemador durante el arranque (sin formación de llama tras varios intentos). | El transformador de encendido es parte del grupo/sistema de encendido (transformador, cable, conector y electrodo); si no genera la chispa, la caldera no enciende y da F.28. Verificar: medir la salida del transformador/chispa en el electrodo con la caldera en demanda; comprobar continuidad del cable de alta tensión y conexiones, y descartar antes problemas de gas (presión, válvula) y toma de tierra. |
| F.29 | Intentos de reencendido fallidos durante el funcionamiento: la llama se pierde y la caldera no logra reencender. | Las fuentes documentan 'fallos de encendido en el transformador de encendido' como causa de F.29; si el transformador no produce chispa estable al reencender tras una pérdida de llama, salta F.29. Verificar: chispa en el electrodo durante el reencendido y estado del transformador/cable; descartar también falta puntual de gas y recirculación/obstrucción de humos. |
Un mismo código puede tener varias causas. Mándanos el código por WhatsApp con una foto de la serigrafía y te confirmamos si la pieza es esta.
Ficha del transformador de encendido Saunier Duval 05210600
- Referencia OEM
- 05210600
- Marca
- Saunier Duval
- Tipo de pieza
- Transformadores
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- modelo
- ZIG 2
etiqueta - tension
- 220-240V~
etiqueta - Frecuencia red
- 50-60Hz (último dígito no del todo nítido en la foto)
etiqueta - Frecuencia chispa
- 10 Hz
etiqueta - potencia
- 2,5 VA
etiqueta - Temperatura max
- 125°C tmax
etiqueta - Certificacion CE
- CE-0085AU0189
etiqueta - certificacion
- DIN DVGW 88.01f142
etiqueta
- El fabricante de este transformador no consta ni en la etiqueta ni en fuentes externas.
- La referencia publicada anteriormente en catálogo (05210600) no aparece en la etiqueta de la pieza; el único código identificativo leído es 'ZIG 2'. Verifica la referencia de tu unidad antes de pedir.
- El último dígito de la frecuencia de red en la etiqueta (50-60Hz) queda en el borde del recorte fotografiado y no se lee con total certeza.

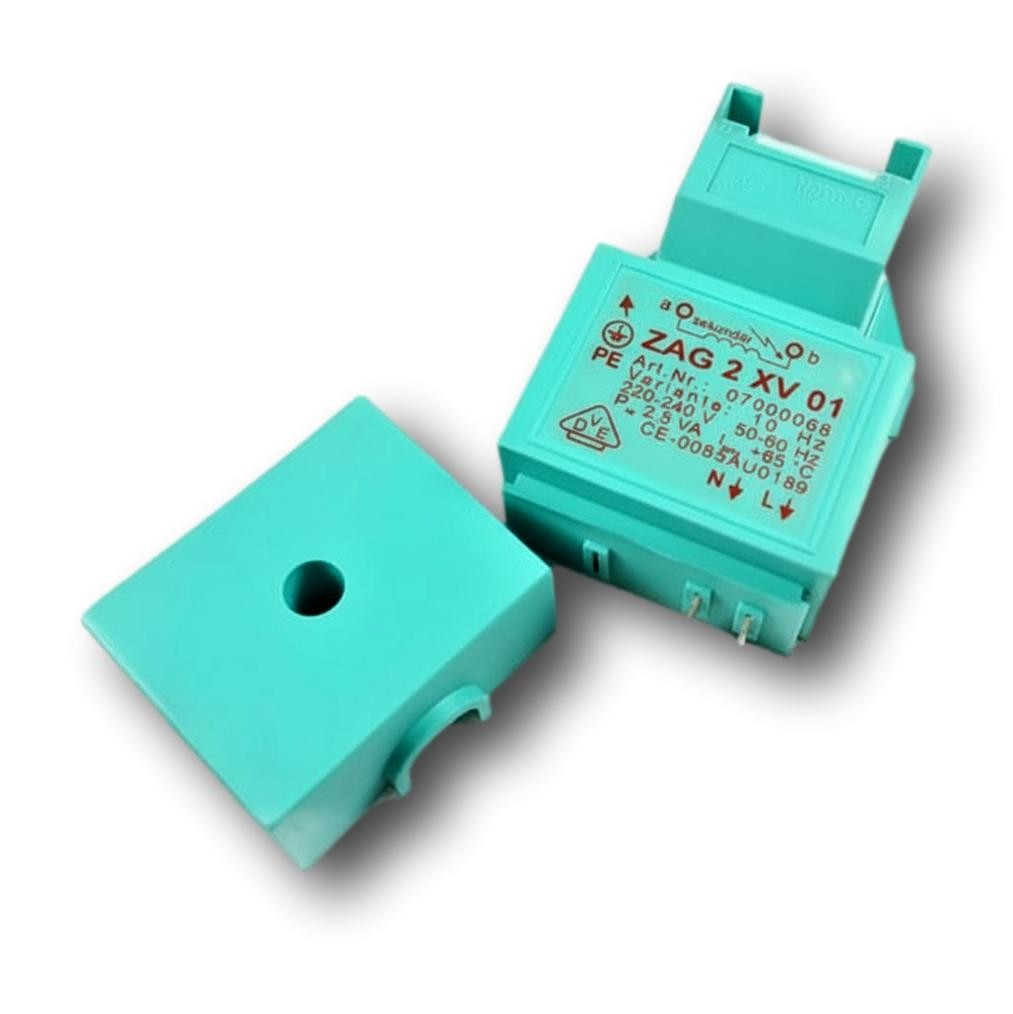

- En el mismo encuadre aparece una segunda etiqueta parcialmente visible ('ZAG 2 XV, Art.Nr 070000...') que no se ha podido confirmar si pertenece a esta misma pieza; se ha descartado de esta ficha por no estar confirmada.
- Existe una lectura aislada de 'clase térmica T*85°C' en una sola pasada, no confirmada en lecturas posteriores; la etiqueta indica de forma consistente 125°C tmax.
