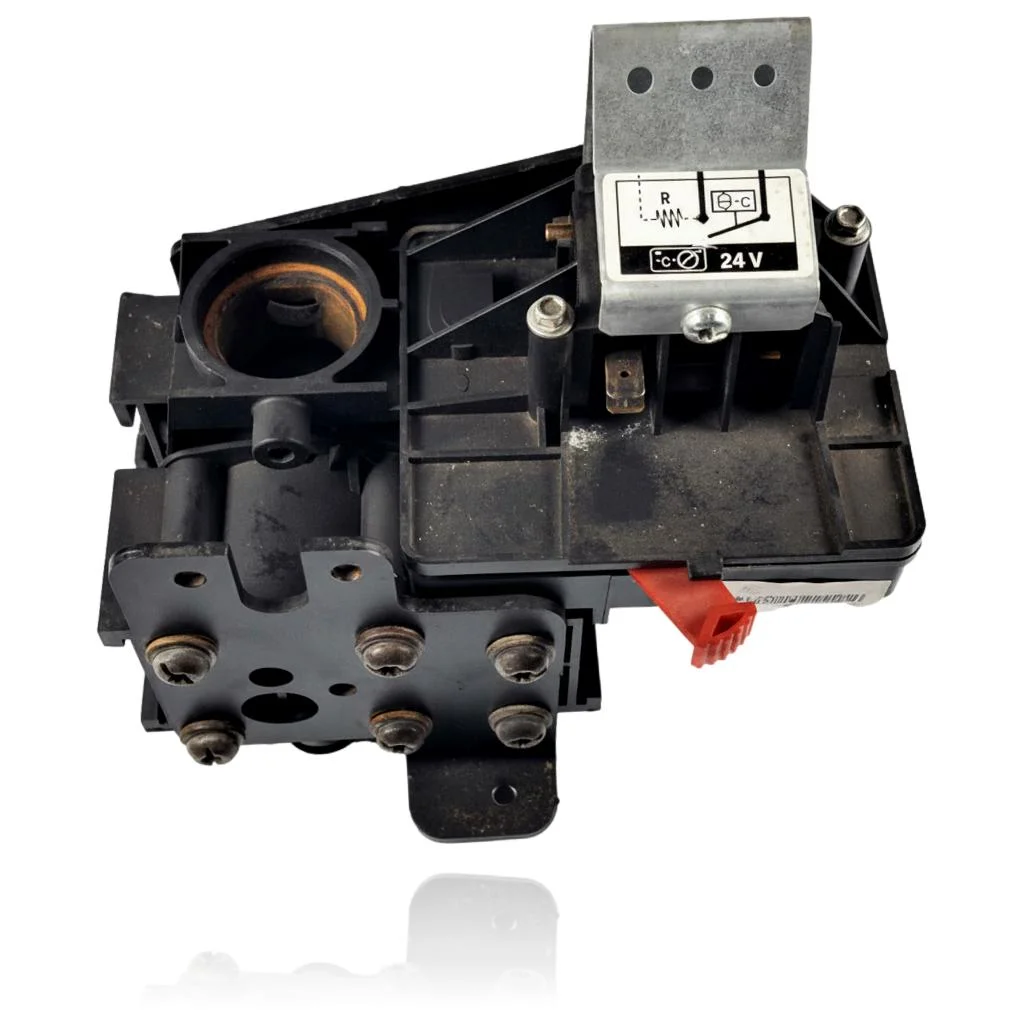

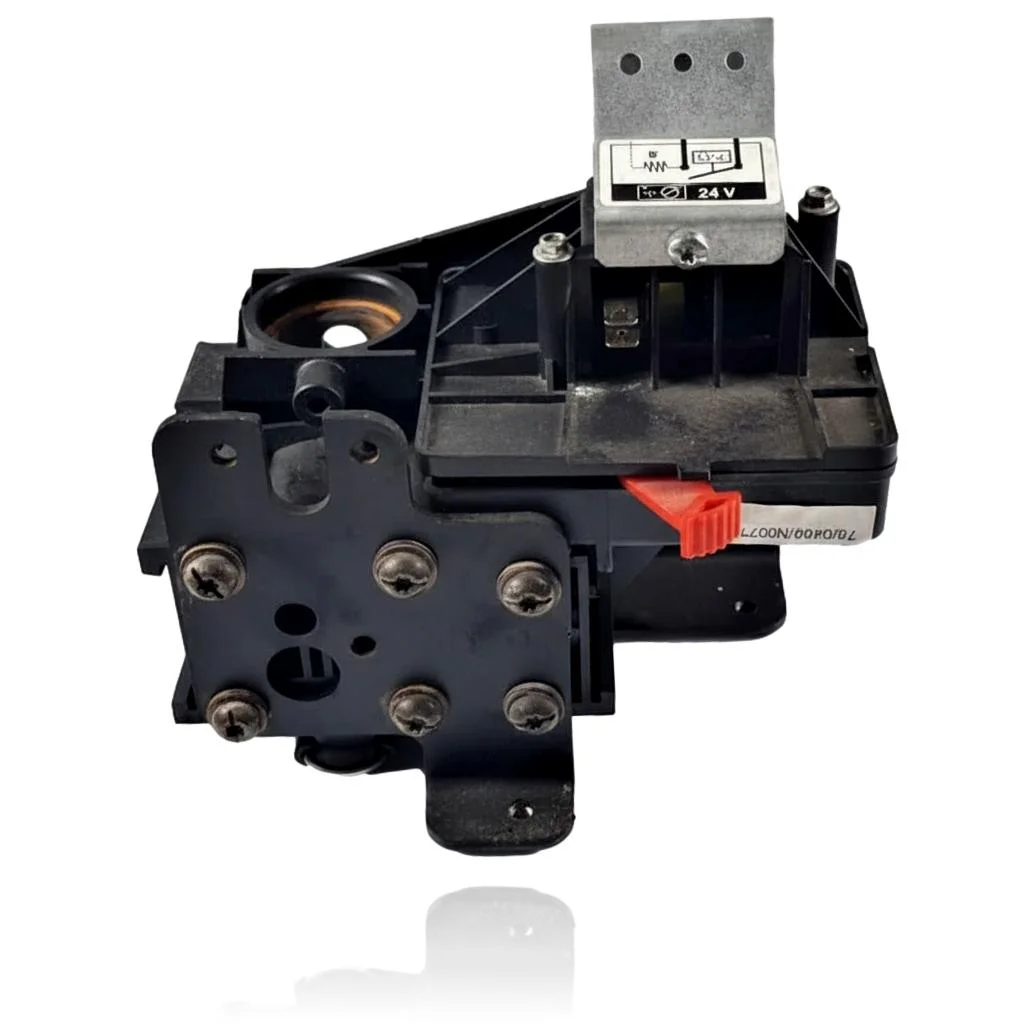

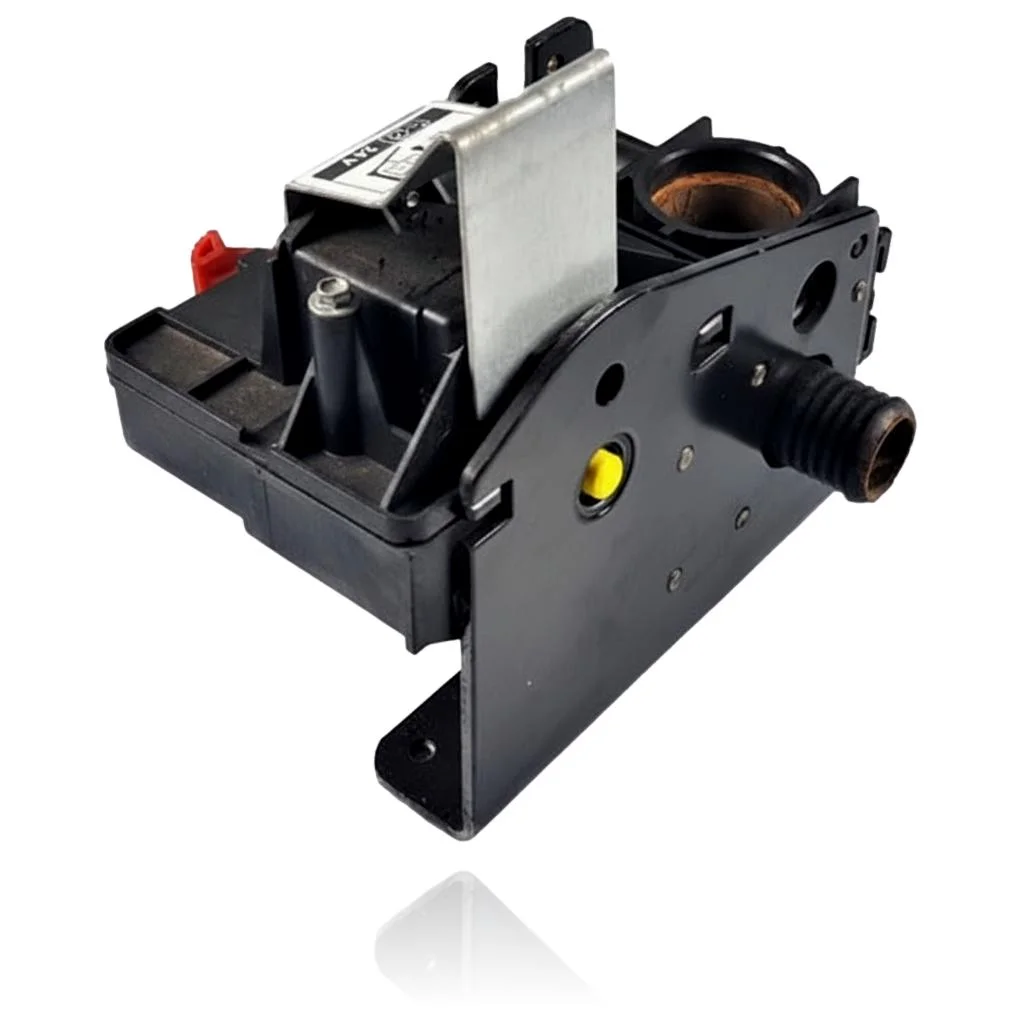

Válvula De 3 Vías 24V Saunier Duval Thema F 23 E Ref. 05740400
Si notas que hay agua caliente pero no calefacción, o que se mezclan ambos circuitos, es posible que necesites la Válvula de 3 Vías 24V Saunier Duval Thema F 23 E. Esta válvula se encarga de dirigir el agua entre el circuito de calefacción y el de agua caliente sanitaria. Cuando falla, puedes recibir códigos de error como F.318, F.326 o F.081. Es compatible con calderas de las gamas Thema, Themaplus y Combitek, entre otras. Se recomienda sustituirla cuando se presentan estos síntomas de mal funcionamiento.
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 05740400
Válvula de 3 vías con referencia 05740400. Siete compatibilidades contrastadas: Thema F 23 E y Thema C 23 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Thema F 23 E | Thema | Contrastada |
| Saunier Duval Thema C 23 E | Thema | Contrastada |
| Saunier Duval Thema 23 | Thema | Contrastada |
| Saunier Duval Themaplus C 23 E | Themaplus | Contrastada |
| Saunier Duval Themaplus F 23 E | Themaplus | Contrastada |
| Saunier Duval Combitek C 23 | Combitek | Contrastada |
| Saunier Duval Combitek F 23 | Combitek | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05740400 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la válvula de 3 vías que tienes montada y comprueba si coincide con la referencia de catálogo 05740400; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la válvula de 3 vías 05740400
La válvula de 3 vías desvía el agua entre calefacción y agua caliente sanitaria. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
No hay agua caliente o calefacción, y el problema cambia de circuito sin un patrón claro
Causa: El actuador de 24V no recibe la orden o no tiene suficiente fuerza para mover el obturador completamente
Mira si el actuador hace ruido o se mueve al pedir agua caliente; si no se mueve, sospecha del cableado o la alimentación antes que de la válvula
- 02
Se oye al motor intentando girar, pero la caldera no cambia de circuito
Causa: El engranaje interno del actuador está desgastado o el obturador está atascado y el motor no puede vencer la resistencia
Escucha si el ruido de esfuerzo ocurre en todos los ciclos o solo a veces, para diferenciar entre un atasco puntual y un desgaste avanzado
- 03
La válvula se queda a medio camino, sin completar el cambio de circuito
Causa: El actuador pierde la referencia de posición y se detiene antes de terminar el recorrido
Corta y vuelve a dar corriente a la caldera para comprobar si la válvula se rearma y completa el recorrido antes de cambiarla
- 04
El ruido al cambiar de circuito es mucho más fuerte que antes
Causa: El tope mecánico del actuador está desgastado y golpea al final de cada recorrido
Compara el ruido en varios ciclos seguidos; si aumenta con el tiempo, indica desgaste del actuador y no un fallo puntual
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.318 | La válvula de motor de 3 vías no se mueve. | La válvula de 3 vías (actuador o engranajes) está bloqueada o sin alimentación, por lo que no conmuta entre ACS/calefacción; verifique activando el test de servicio y comprobando tensión/continuidad en el conector del motor. |
| F.326 | La prueba hidráulica del sensor y del actuador ha determinado que al menos dos componentes hidráulicos no funcionan. | Si la válvula 3 vías está bloqueada o desconectada, el test hidráulico detecta fallo múltiple; verifique el movimiento de la válvula desde el menú de pruebas y revise conector/mazo de cables o sustituya el conjunto si no actúa. |
| F.081 | La sobrealimentación ha fallado. | La marca documenta la válvula 3 vías como posible causa cuando está defectuosa o bloqueada; confirme actuándola en prueba de servicio y, si no conmuta o consume sin giro, sustituya la válvula/motor y compruebe cableado. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la válvula de 3 vías Saunier Duval 05740400
- Referencia de catálogo
- 05740400
- Marca
- Saunier Duval
- Tipo de pieza
- Válvulas de 3 vías
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- tensión
- 24 V
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Thema F 23 E (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
