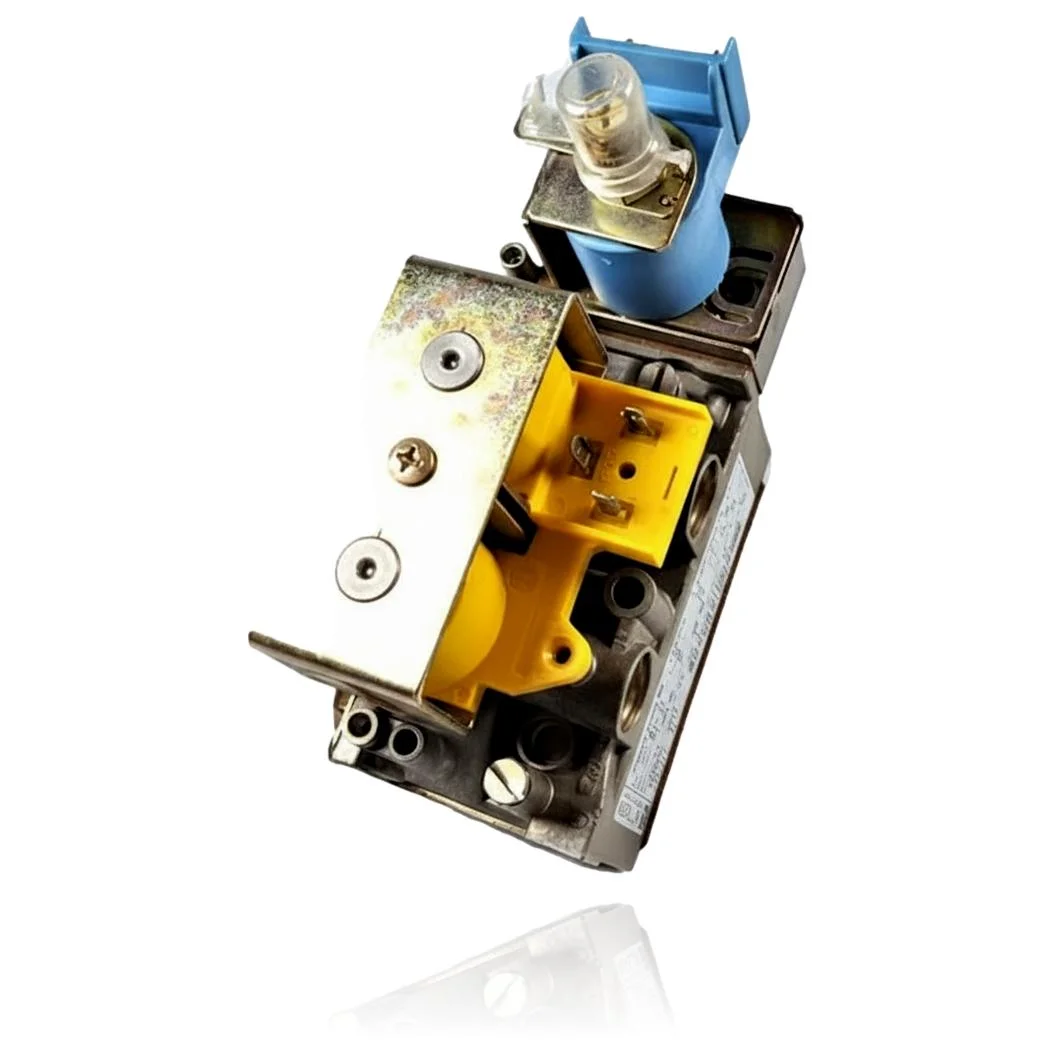

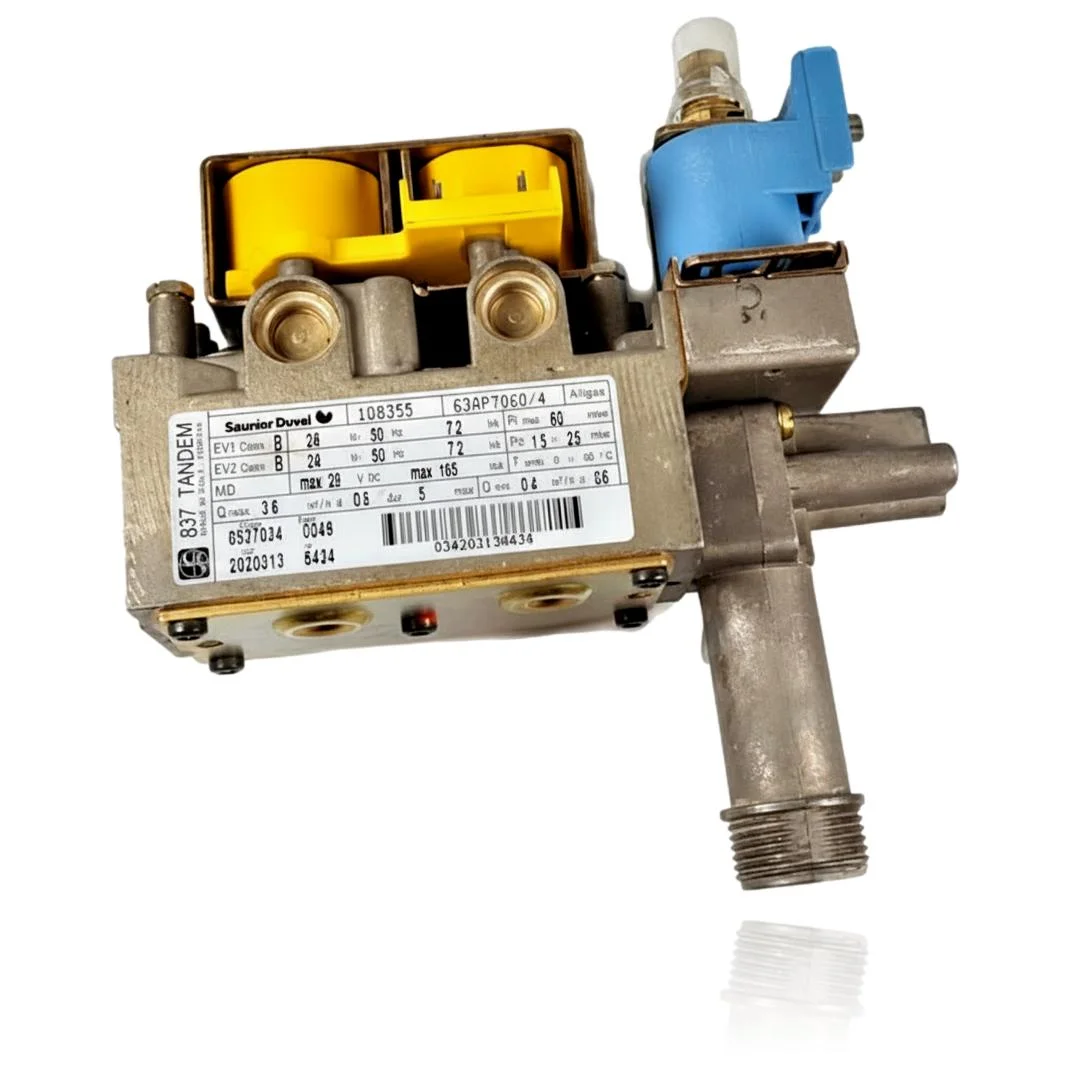

Válvula De Gas Saunier Duval Thema F 23 E - Ref. 05727100
La válvula de gas Saunier Duval Thema F 23 E regula y permite el paso del gas hacia el quemador según las órdenes de la placa de la caldera. Cuando falla, notarás que la caldera no enciende, o puede presentar bloqueos de llama o problemas de modulación. Esta válvula es compatible con varios modelos, como Thema F 23 E, Thema C 23 E, Themaplus F 23 E, Themaplus C 23 E, Combitek F 23 E y Combitek C 23 E, entre otras. Se debe sustituir cuando se presentan síntomas de fallo de encendido (F1) o fallo de encendido/llama desaparecida tras encender (F4).
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 05727100
Válvula de gas con referencia 05727100. Seis compatibilidades contrastadas: Thema F 23 E y Thema C 23 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Thema F 23 E | Thema | Contrastada |
| Saunier Duval Thema C 23 E | Thema | Contrastada |
| Saunier Duval Themaplus F 23 E | Themaplus | Contrastada |
| Saunier Duval Themaplus C 23 E | Themaplus | Contrastada |
| Saunier Duval Combitek F 23 E | Combitek | Contrastada |
| Saunier Duval Combitek C 23 E | Combitek | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05727100 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la válvula de gas que tienes montada y comprueba si coincide con la referencia de catálogo 05727100; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la válvula de gas 05727100
La válvula de gas regula y modula el caudal de gas al quemador. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende o se bloquea al intentar encenderla.
Causa: Una de las electroválvulas EV1/EV2 no permite el paso del gas hacia el quemador cuando se intenta encender.
Mira la llave de paso y asegúrate de que no haya aire en la tubería tras una purga o intervención reciente.
- 02
La llama es inestable, parpadea o suena de forma irregular.
Causa: El modulador (MD) no regula correctamente el caudal de gas según lo que necesita la caldera.
Revisa el estado del filtro de gas antes de cambiar la válvula: un filtro sucio también puede causar una llama irregular.
- 03
Se sospecha que la presión de gas no es la adecuada en la entrada o salida de la válvula.
Causa: Un modulador o una electroválvula desajustados pueden alterar la presión de trabajo que llega al quemador.
Mide la presión con un manómetro en la toma de la válvula antes de considerarla averiada.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F1 | Fallo de encendido (la caldera no enciende). | La válvula de gas SIT 05727100 no abre o está mal regulada y no llega gas al quemador en el arranque. Verificar alimentación a las bobinas EV durante la fase de chispa y presiones de entrada/salida con manómetro; si llega señal y no abre o es inestable, ajustar/sustituir la válvula. |
| F4 | Fallo de encendido/llama desaparecida tras encender. | La válvula de gas abre con caudal insuficiente o cierra prematuramente y la llama se pierde poco después del encendido. Comprobar tensión de mando en EV durante y tras el encendido y ajustar mínima/máxima de la SIT; si no mantiene caudal estable, sustituir. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la válvula de gas Saunier Duval 05727100
- Referencia de catálogo
- 05727100
- Marca
- Saunier Duval
- Tipo de pieza
- Válvulas de Gas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días

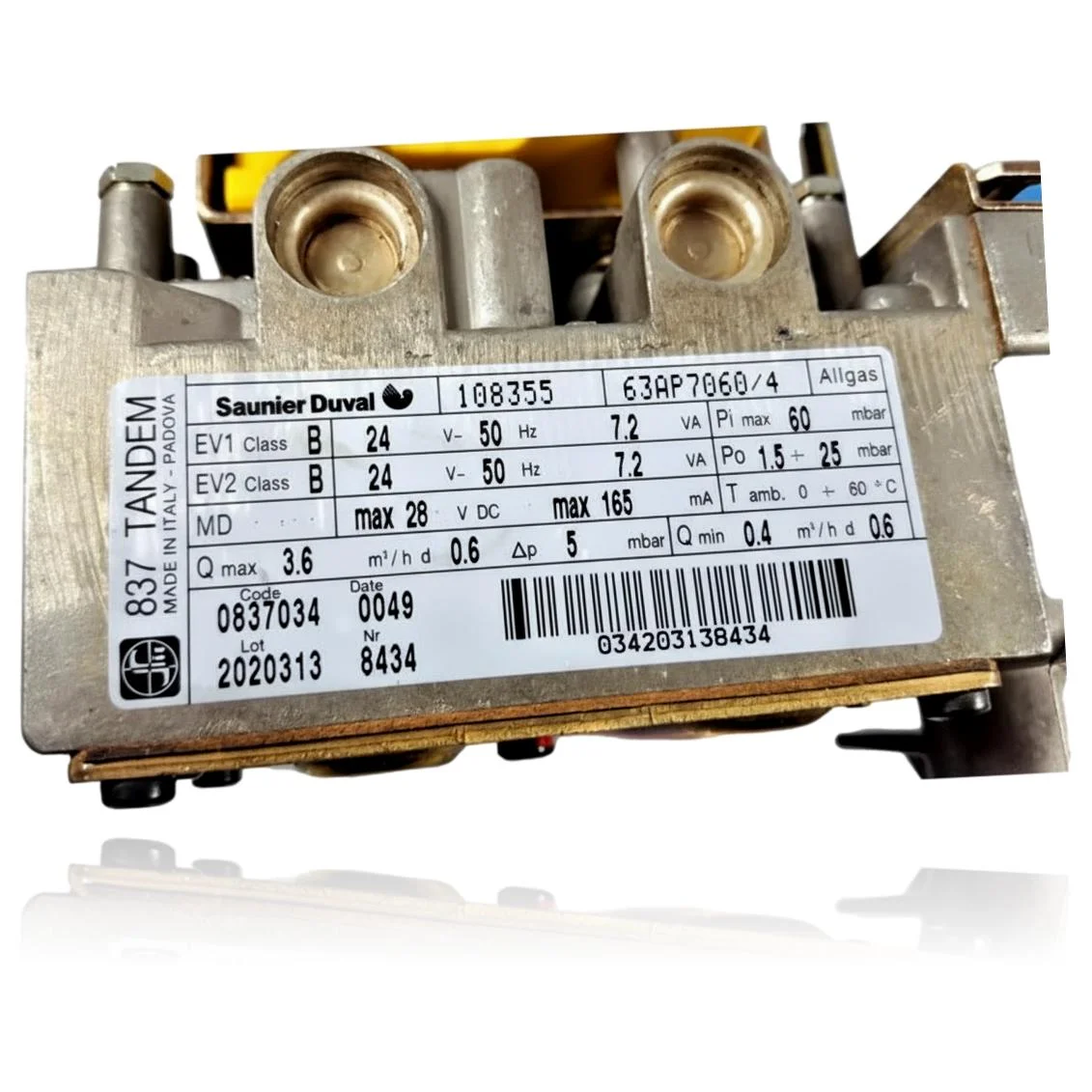

Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Modelo
- 837 TANDEM
- Presión de entrada (Pi max)
- 60 mbar
- Presión de salida (Po)
- 1.5-25 mbar
- EV1
- Class B, 24V~ 50Hz, 7.2VA
- EV2
- Class B, 24V~ 50Hz, 7.2VA
- Modulador (MD)
- max 28 VDC, max 165 mA
- Temperatura ambiente
- 0-60°C
- Caudal máximo (Q max)
- 3.6 m³/h (dp 0.6, Δp 5 mbar)
- Caudal mínimo (Q min)
- 0.4 m³/h (dp 0.6)
- Códigos de trazabilidad
- Code 0837034, Date 0049, Lot 2020313, Nr 8434
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Thema F 23 E (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la válvula de gas 05727100
¿La válvula de gas Ref. 05727100 sirve para una Saunier Duval Thema F 23 E?
¿Esta válvula de gas también sirve para una Saunier Duval Themaplus C 23 E?
¿Qué modelo interno lleva grabado esta válvula de la Saunier Duval Thema F 23 E?
¿Qué presión de gas regula esta válvula en la Saunier Duval Thema F 23 E?
