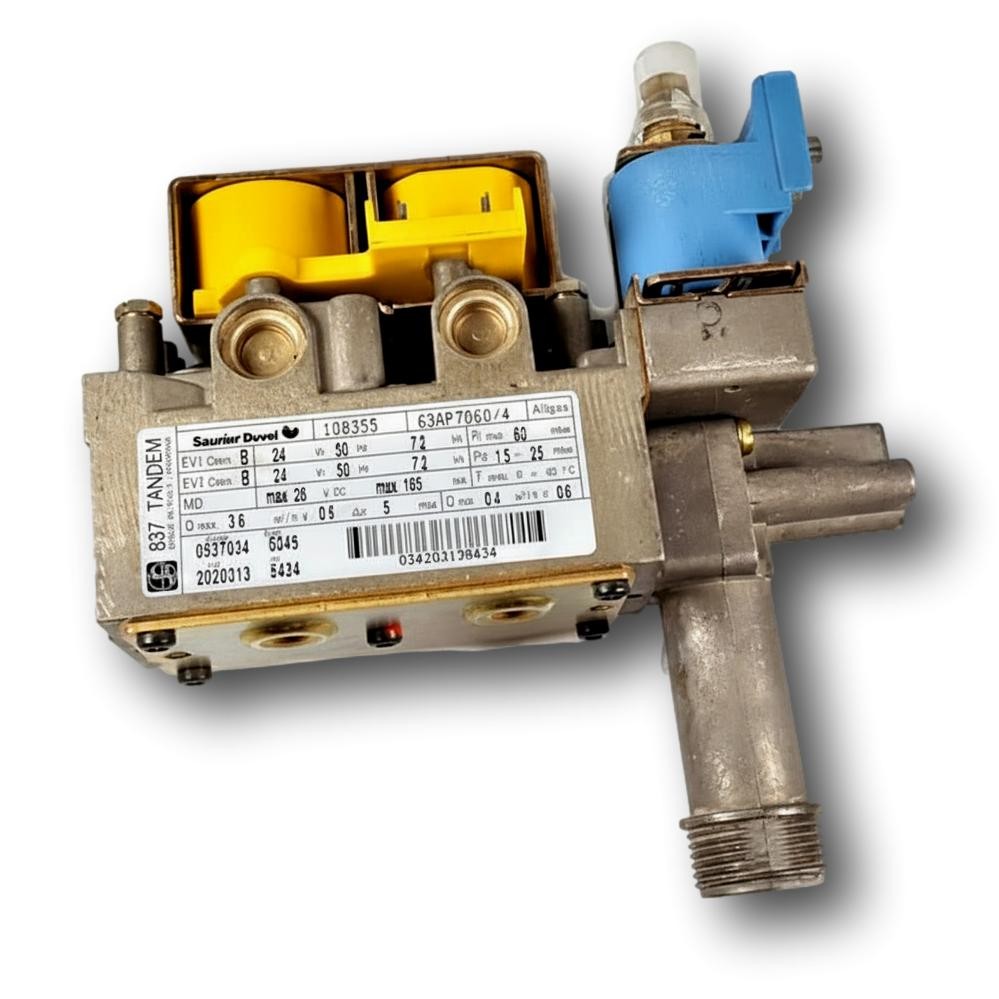

Valvola gas Hermann Saunier Duval Thema F 23 E - Riferimento 05727100
La valvola gas Hermann Saunier Duval Thema F 23 E regola e consente il passaggio del gas verso il bruciatore secondo gli ordini della scheda della caldaia. Quando si guasta, noterai che la caldaia non si accende, oppure può presentare blocchi di fiamma o problemi di modulazione. Questa valvola è compatibile con vari modelli, come Thema F 23 E, Thema C 23 E, Themaplus F 23 E, Themaplus C 23 E, Combitek F 23 E e Combitek C 23 E, tra gli altri. Deve essere sostituita quando si presentano sintomi di guasto di accensione (F1) o guasto di accensione/fiamma scomparsa dopo l'accensione (F4).
IVA inclusa
Consultare tramite WhatsAppCaldaie Hermann Saunier Duval compatibili con il riferimento 05727100
Valvola gas con riferimento 05727100. Sei compatibilità verificate: Thema F 23 E e Thema C 23 E.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval Thema F 23 E | Thema | Contrastata |
| Hermann Saunier Duval Thema C 23 E | Thema | Contrastata |
| Hermann Saunier Duval Themaplus F 23 E | Themaplus | Contrastata |
| Hermann Saunier Duval Themaplus C 23 E | Themaplus | Contrastata |
| Hermann Saunier Duval Combitek F 23 E | Combitek | Contrastata |
| Hermann Saunier Duval Combitek C 23 E | Combitek | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 05727100 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 05727100. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la valvola gas 05727100
La valvola gas regola e modula il flusso di gas al bruciatore. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende o si blocca quando si tenta di accenderla.
Causa: Una delle elettrovalvole EV1/EV2 non consente il passaggio del gas verso il bruciatore quando si tenta di accendere.
Guarda la valvola di intercettazione e assicurati che non ci sia aria nel tubo dopo una purga o un intervento recente.
- 02
La fiamma è instabile, lampeggia o emette suoni in modo irregolare.
Causa: Il modulatore (MD) non regola correttamente il flusso di gas secondo le necessità della caldaia.
Controlla lo stato del filtro del gas prima di sostituire la valvola: un filtro sporco può anche causare una fiamma irregolare.
- 03
Si sospetta che la pressione del gas non sia adeguata all'ingresso o all'uscita della valvola.
Causa: Un modulatore o una elettrovalvola non regolati possono alterare la pressione di lavoro che arriva al bruciatore.
Misura la pressione con un manometro nella presa della valvola prima di considerarla guasta.
Codici di errore Hermann Saunier Duval che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F1 | Errore di accensione (la caldaia non si accende). | La valvola gas SIT 05727100 non apre o è mal regolata e il gas non arriva al bruciatore all'avvio. Verificare l'alimentazione alle bobine EV durante la fase di scintilla e le pressioni di entrata/uscita con manometro; se arriva segnale e non apre o è instabile, regolare/sostituire la valvola. |
| F4 | Guasto di accensione/fiamma scomparsa dopo l'accensione. | La valvola gas apre con portata insufficiente o chiude prematuramente e la fiamma si spegne poco dopo l'accensione. Controllare la tensione di comando nell'elettrovalvola gas durante e dopo l'accensione e regolare minima/massima della SIT; se non mantiene portata stabile, sostituire. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: valvola gas Hermann Saunier Duval 05727100
- Riferimento di catalogo
- 05727100
- Marca
- Saunier Duval
- Tipo di pezzo
- Valvole gas
- Unità disponibili
- 5 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Modello
- 837 TANDEM
- Pressione di ingresso (Pi max)
- 60 mbar
- Pressione di uscita (Po)
- 1.5-25 mbar
- EV1
- Classe B, 24V~ 50Hz, 7.2VA
- EV2
- Classe B, 24V~ 50Hz, 7.2VA
- Modulatore (MD)
- max 28 VDC, max 165 mA
- Temperatura ambiente
- 0-60°C
- Portata massima (Q max)
- 3.6 m³/h (dp 0.6, Δp 5 mbar)
- Portata minima (Q min)
- 0.4 m³/h (dp 0.6)
- Codici di tracciabilità
- Code 0837034, Date 0049, Lot 2020313, Nr 8434
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manual Hermann Saunier Duval Thema F 23 E (PDF)Documento © Hermann Saunier Duval, fornito come riferimento tecnico.
Domande frequenti: valvola gas 05727100
La valvola gas Rif. 05727100 è compatibile con una Hermann Saunier Duval Thema F 23 E?
Questa valvola gas è compatibile anche con una Hermann Saunier Duval Themaplus C 23 E?
Quale modello interno è inciso su questa valvola della Hermann Saunier Duval Thema F 23 E?
Quale pressione del gas regola questa valvola nella Hermann Saunier Duval Thema F 23 E?
