Valvola gas SIT 845 Sigma - Fagor FE20E / FE20E1N - Riferimento MU0809100

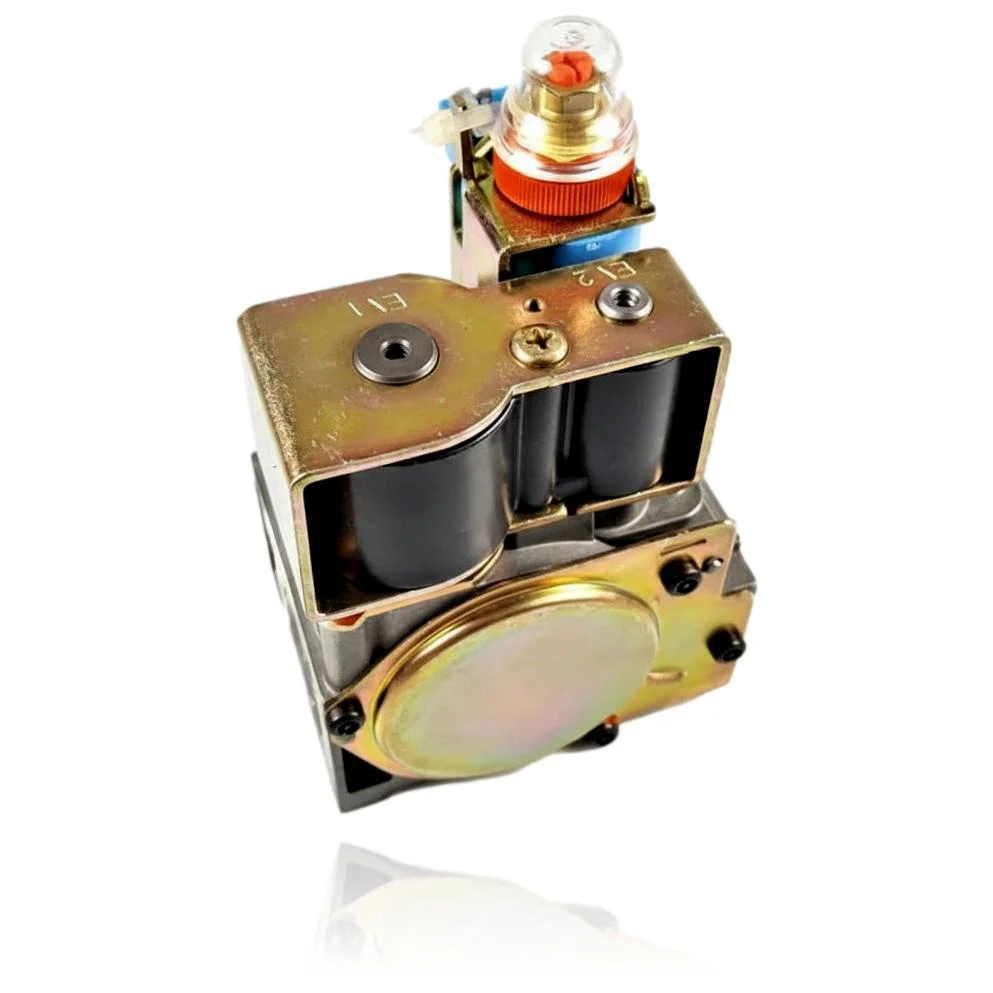

Valvola gas SIT modello 845 Sigma, fabbricata in Italia (Padova). Combina due elettrovalvole (EV1 e EV2) e un modulatore per regolare il passaggio di gas al bruciatore e regolare la fiamma. Pressione di ingresso massima 60 mbar e uscita tra 1 e 37 mbar. Viene venduta con il riferimento di catalogo MU0809100.
IVA inclusa
Consultare tramite WhatsAppScheda tecnica: Caldaie Fagor compatibili con il codice MU0809100
Valvola gas con riferimento MU0809100. 12 compatibilità verificate: FE-20E/2N e FE-20E/2B.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Fagor FE-20E/2N | Fagor Eco Compact FE-20E | Contrastata |
| Fagor FE-20E/2B | Fagor Eco Compact FE-20E | Contrastata |
| Fagor FE-20E | Fagor Eco Compact FE-20E | Contrastata |
| Fagor FE-24E | Fagor FE (resto serie) | Contrastata |
| Fagor FE-27E | Fagor FE (resto serie) | Contrastata |
| Fagor FE-24NOX | Fagor FE (resto serie) | Contrastata |
| Fagor FA-20E2N | Fagor FA | Contrastata |
| Fagor FA-23EN | Fagor FA | Contrastata |
| Fagor FEB-20E | Fagor FEB | Contrastata |
| Fagor FEE-20 | Fagor FEE | Contrastata |
| Fagor CA-20EN | Fagor CA | Contrastata |
| Fagor CE-20E | Fagor CE | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento MU0809100 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo MU0809100. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la valvola gas MU0809100
La valvola gas regola e modula il flusso di gas al bruciatore. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia tenta di avviarsi ma non riesce ad accendere la fiamma.
Causa: L'elettrovalvola EV1 della valvola SIT non apre il passaggio del gas di accensione.
Controlla che ci sia scintilla nell'elettrodo e che il gas arrivi con pressione normale prima di sostituire la valvola.
- 02
La fiamma si accende ma non aumenta di potenza nonostante si alzi la temperatura.
Causa: L'elettrovalvola EV2 o il modulatore MD non consentono di aumentare il flusso di gas.
Verifica che il segnale di modulazione della scheda arrivi fino al connettore della valvola.
- 03
La fiamma trema o si sente un crepitio irregolare nel bruciatore.
Causa: Il modulatore non mantiene stabile il flusso di gas verso il bruciatore.
Misura la pressione di ingresso del gas con un manometro prima di sostituire il modulatore.
- 04
Note odore di gas o residui di umidità nella carcassa della valvola.
Causa: Perdita di tenuta interna nella valvola SIT
Applica spray rilevatore di perdite su giunti e raccordi, con il gas chiuso se l'indizio è chiaro.
Codici di errore Fagor che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F1 | Blocco per mancata accensione (non si stabilisce la fiamma). | La valvola gas difettosa/bloccata potrebbe non aprire o modulare all'avviamento e non arriva abbastanza gas per ionizzare; verificare la tensione nelle bobine durante il tentativo di accensione e la pressione/portata nella rampa controllando che la valvola si apra. |
| F6 | Rilevamento di fiamma con il bruciatore a riposo (fiamma parassita). | Se la valvola gas non chiude ermeticamente, lascia passare gas e persiste una fiamma residua; controllare la chiusura/tenuta della valvola in arresto ed escludere un falso segnale di ionizzazione. |
| F10 | Errore nel controllo o chiusura della valvola gas. | Guasto nella valvola o nel suo circuito di comando (bobine/relè) impedisce l'apertura/chiusura corretta; verificare continuità delle bobine, tensione di comando dalla scheda e che la fiamma si estingua al comando di chiusura. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: valvola gas Fagor MU0809100
- Riferimento di catalogo
- MU0809100
- Marca
- Fagor
- Tipo di pezzo
- Valvole gas
- Unità disponibili
- 5 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Fabbricante (inciso sull'etichetta)
- SIT
- Modello
- 845 SIGMA
- Codice componente
- 0063AS4831
- Pressione di ingresso (Pi max)
- 60 mbar
- Pressione di uscita (Po)
- 1-37 mbar
- EV1
- 230V~50Hz, 9.2 VA classe B
- EV2
- 230V~50Hz, 2.8 VA classe J
- Modulatore (MD)
- MAX 17V CC
- Consumo massimo
- 165 mA
- Temperatura ambiente
- 0/60°C
- Tipo di gas (secondo etichetta)
- ALLGAS
Domande frequenti: valvola gas MU0809100
Chi produce la valvola SIT 845 Sigma montata sulla Fagor FE20E?
Questa valvola SIT 845 Sigma è compatibile anche con una Fagor FE20E1N?
La riferimento MU0809100 è del produttore SIT o di Fagor?
Quale pressione di uscita regola la valvola della Fagor FE20E?
Qual è la funzione delle elettrovalvole della valvola SIT 845 Sigma della Fagor FE20E1N?
Ricambi compatibili con il codice Fagor Eco Compact FE-20E
