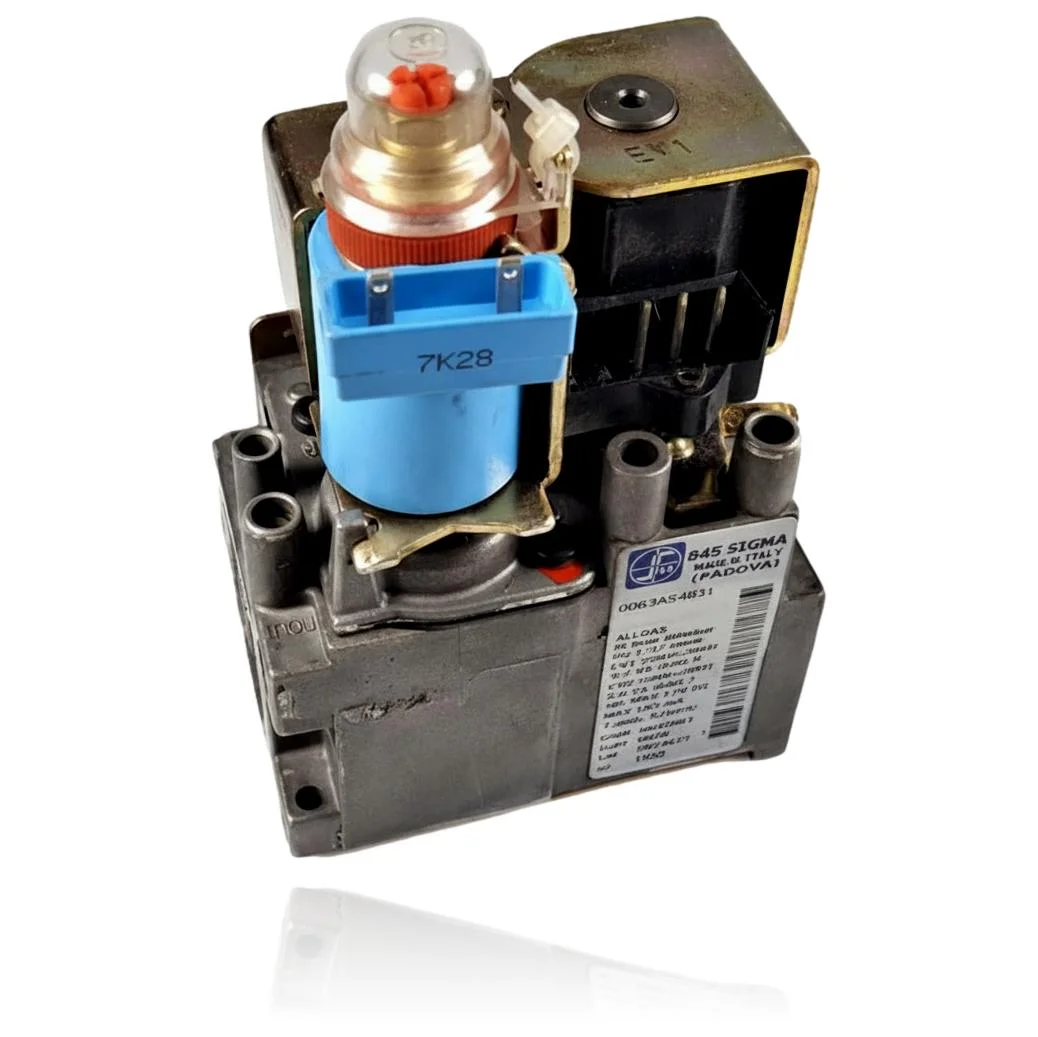

Valvola gas Fagor FE24E N Riferimento MU0809100
La valvola gas Fagor FE24E N, prodotta da SIT e con riferimento MU0809100, regola il flusso di gas verso il bruciatore secondo le istruzioni della scheda della caldaia. Se presenta malfunzionamenti, la caldaia potrebbe non accendersi, mostrare blocchi di fiamma o avere problemi di modulazione. Questa valvola è compatibile con modelli come il FE-24E, FE-27E e FA-20E2N, tra gli altri. Un tecnico deve confermare mediante diagnosi se è necessario sostituirla quando si rilevano sintomi come il codice F1, che indica un blocco per guasto nell'accensione, o il codice F10, che segnala un guasto nel controllo o chiusura della valvola gas.
- Tipo di pezzo
- Valvole gas
- Stato
- Ricondizionato
- Riferimento di catalogo
- MU0809100
- Garanzia
- 1 anno
Caldaie Fagor compatibili con il codice MU0809100
Valvola gas con riferimento MU0809100. 12 compatibilità verificate: FE-20E/2N e FE-20E/2B.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Fagor FE-20E/2N | Fagor Eco Compact FE-20E | Contrastata |
| Fagor FE-20E/2B | Fagor Eco Compact FE-20E | Contrastata |
| Fagor FE-20E | Fagor Eco Compact FE-20E | Contrastata |
| Fagor FE-24E | Fagor FE (resto serie) | Contrastata |
| Fagor FE-27E | Fagor FE (resto serie) | Contrastata |
| Fagor FE-24NOX | Fagor FE (resto serie) | Contrastata |
| Fagor FA-20E2N | Fagor FA | Contrastata |
| Fagor FA-23EN | Fagor FA | Contrastata |
| Fagor FEB-20E | Fagor FEB | Contrastata |
| Fagor FEE-20 | Fagor FEE | Contrastata |
| Fagor CA-20EN | Fagor CA | Contrastata |
| Fagor CE-20E | Fagor CE | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento MU0809100 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo MU0809100. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi nella valvola gas MU0809100
La valvola gas regola e modula il flusso di gas al bruciatore. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende o si blocca proprio all'avvio del bruciatore.
Causa: Una delle due bobine EV1/EV2 non riceve corrente o non si apre in tempo.
Controlla se il blocco appare sempre nello stesso passaggio del ciclo di avviamento prima di cambiare la valvola.
- 02
Sente odore di gas vicino alla valvola, anche con la caldaia spenta.
Causa: Fuga nel corpo della valvola o nei raccordi di ingresso e uscita
Chiudi la valvola del gas generale e verifica se l'odore scompare prima di toccare nient'altro.
- 03
Il bruciatore modula male: passa da fiamma alta a bassa di colpo, senza transizione.
Causa: Una delle due bobine EV1/EV2 non funziona e sbilancia la distribuzione del gas tra le fasi.
Escludi prima un problema di tiraggio o della sonda di mandata; se la modulazione fallisce anche in ACS, punta di più sulla valvola.
Codici di errore Fagor che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F1 | Blocco per mancata accensione (non si stabilisce la fiamma). | La valvola gas difettosa/bloccata potrebbe non aprire o modulare all'avviamento e non arriva abbastanza gas per ionizzare; verificare la tensione nelle bobine durante il tentativo di accensione e la pressione/portata nella rampa controllando che la valvola si apra. |
| F6 | Rilevamento di fiamma con il bruciatore a riposo (fiamma parassita). | Se la valvola gas non chiude ermeticamente, lascia passare gas e persiste una fiamma residua; controllare la chiusura/tenuta della valvola in arresto ed escludere un falso segnale di ionizzazione. |
| F10 | Errore nel controllo o chiusura della valvola gas. | Guasto nella valvola o nel suo circuito di comando (bobine/relè) impedisce l'apertura/chiusura corretta; verificare continuità delle bobine, tensione di comando dalla scheda e che la fiamma si estingua al comando di chiusura. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: valvola gas Fagor MU0809100
- Riferimento di catalogo
- MU0809100
- SKU interno Uniclima
- VGFE24EN
- Marca
- Fagor
- Tipo di pezzo
- Valvole gas
- Unità disponibili
- 7 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Codice SIT
- 0845061
- Numero interno dello stampo
- 0063AS4831
- Pressione di ingresso massima (Pi max)
- 60 mbar (ALLGAS)
- Pressione di uscita (Po)
- 1-37 mbar
- Bobina EV1
- 230V~50Hz, 9.2 VA classe B
- Bobina EV2
- 230V~50Hz, 2.8 VA classe J
- Tensione massima motore (MD max)
- 17V CC
- Corrente massima
- 165 mA
- Temperatura ambiente
- 0/60°C
Domande frequenti: valvola gas MU0809100
Questa valvola FE24E N è compatibile con la caldaia Fagor FE20E1N?
Quale codice è inciso su questa valvola gas Fagor FE24E N?
A quale pressione di uscita del gas lavora la valvola della Fagor FE24E N?
Perché si cambia questa valvola gas in una caldaia Fagor FE24E N?
