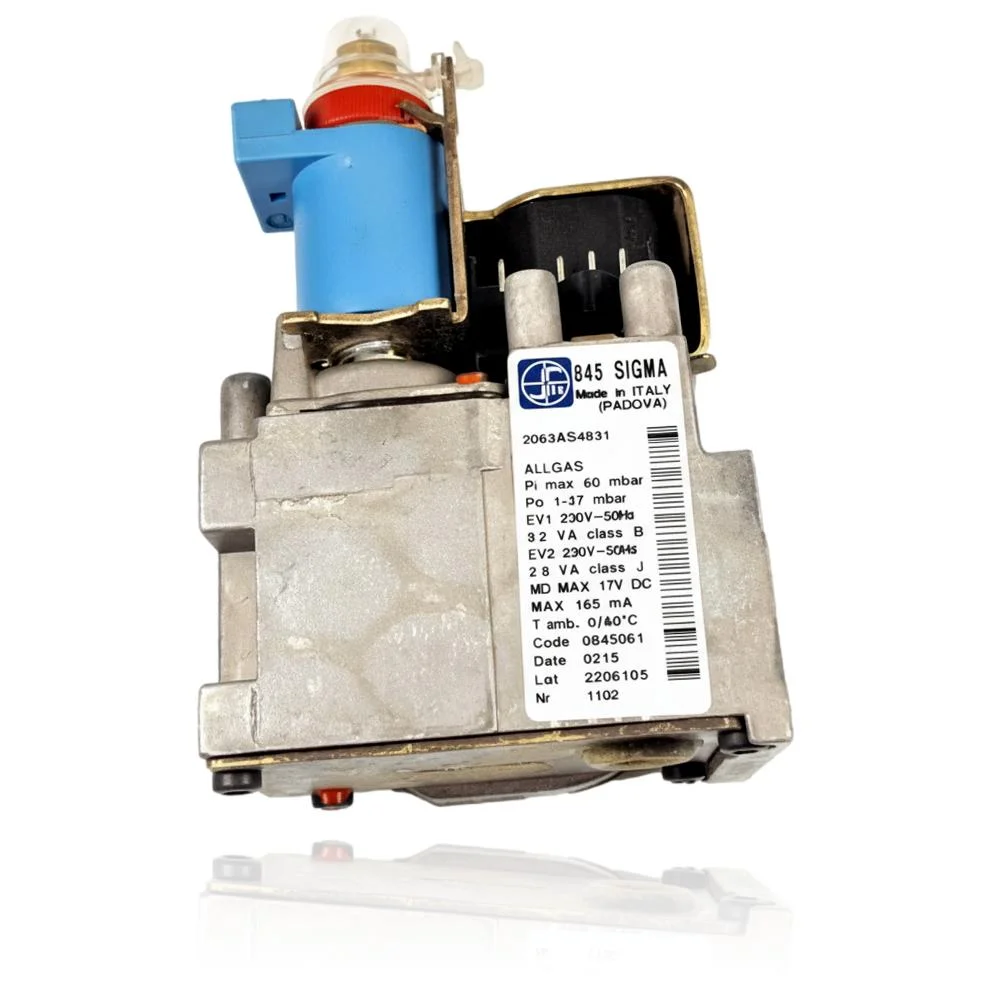

Valvola Gas SIT 845 Sigma per Fagor FE-20E/1N - Codice 0845061
Valvola gas SIT 845 Sigma, con due elettrovalvole (EV1 e EV2) e modulatore di fiamma (MD), fabbricata a Padova, Italia. È multigas (ALLGAS) e regola il passaggio di gas al bruciatore nelle caldaie Fagor FE-20E/1N e serie FE/FEE. La sostituzione richiede prima di confermare il guasto del componente mediante diagnosi tecnica, anche quando la caldaia non si accende, non arriva gas al bruciatore o si blocca per guasto della valvola.
- Tipo di pezzo
- Valvole gas
- Stato
- Ricondizionato
- Riferimento di catalogo
- MU0809100
- Garanzia
- 1 anno
Caldaie Fagor compatibili con il codice MU0809100
Valvola gas con riferimento MU0809100. 12 compatibilità verificate: FE-20E/2N e FE-20E/2B.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Fagor FE-20E/2N | Fagor Eco Compact FE-20E | Contrastata |
| Fagor FE-20E/2B | Fagor Eco Compact FE-20E | Contrastata |
| Fagor FE-20E | Fagor Eco Compact FE-20E | Contrastata |
| Fagor FE-24E | Fagor FE (resto serie) | Contrastata |
| Fagor FE-27E | Fagor FE (resto serie) | Contrastata |
| Fagor FE-24NOX | Fagor FE (resto serie) | Contrastata |
| Fagor FA-20E2N | Fagor FA | Contrastata |
| Fagor FA-23EN | Fagor FA | Contrastata |
| Fagor FEB-20E | Fagor FEB | Contrastata |
| Fagor FEE-20 | Fagor FEE | Contrastata |
| Fagor CA-20EN | Fagor CA | Contrastata |
| Fagor CE-20E | Fagor CE | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento MU0809100 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo MU0809100. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi nella valvola gas MU0809100
La valvola gas regola e modula il flusso di gas al bruciatore. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia tenta di accendersi ma il bruciatore non riesce a accendersi del tutto.
Causa: Una delle due elettrovalvole (EV1 o EV2) non si apre e non lascia passare gas sufficiente verso il bruciatore.
Prima di sostituire la valvola, escludi che il blocco derivi dall'evacuazione dei fumi o dall'elettrodo di ionizzazione, che danno lo stesso sintomo.
- 02
Non arriva gas o arriva molto poco al bruciatore, anche se si sente il tentativo di accensione.
Causa: L'elettrovalvola principale si blocca o non si apre completamente a causa di sporcizia o usura nella sede.
Controlla che la valvola di intercettazione generale sia completamente aperta e che la pressione di ingresso del gas sia quella normale dell'abitazione.
- 03
La fiamma sale e scende da sola, senza adattarsi bene alla domanda di calore.
Causa: Il modulatore (MD) della valvola non dosa bene il flusso di gas verso il bruciatore.
Controlla prima se il problema si presenta solo nell'ACS o anche nel riscaldamento; se è solo in uno dei due, probabilmente non è la valvola.
- 04
La caldaia si blocca con avviso di guasto della valvola gas appena avviata.
Causa: La centralina non riceve conferma di apertura della valvola nel tempo di sicurezza e interrompe il gas.
Fai un reset e annota se il blocco si ripete sempre nello stesso punto del ciclo di accensione prima di sostituire il pezzo.
Codici di errore Fagor che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F1 | Blocco per mancata accensione (non si stabilisce la fiamma). | La valvola gas difettosa/bloccata potrebbe non aprire o modulare all'avviamento e non arriva abbastanza gas per ionizzare; verificare la tensione nelle bobine durante il tentativo di accensione e la pressione/portata nella rampa controllando che la valvola si apra. |
| F6 | Rilevamento di fiamma con il bruciatore a riposo (fiamma parassita). | Se la valvola gas non chiude ermeticamente, lascia passare gas e persiste una fiamma residua; controllare la chiusura/tenuta della valvola in arresto ed escludere un falso segnale di ionizzazione. |
| F10 | Errore nel controllo o chiusura della valvola gas. | Guasto nella valvola o nel suo circuito di comando (bobine/relè) impedisce l'apertura/chiusura corretta; verificare continuità delle bobine, tensione di comando dalla scheda e che la fiamma si estingua al comando di chiusura. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: valvola gas Fagor MU0809100
- Riferimento di catalogo
- MU0809100
- SKU interno Uniclima
- VGFCE20E1N
- Marca
- Fagor
- Tipo di pezzo
- Valvole gas
- Unità disponibili
- 5 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Produttore
- SIT
- Modello
- 845 Sigma
- Codice SIT
- 0845061
- Origine di fabbricazione
- Made in Italy (Padova)
- Gas
- ALLGAS (multigas)
- Pressione di ingresso massima (Pi max)
- 60 mbar
- Pressione di uscita (Po)
- 1-37 mbar
- Bobina EV1
- 230V ~50Hz, classe B
- Bobina EV2
- 230V ~50Hz, 2.8 VA, classe J
- Modulatore (MD)
- max. 17V DC, max. 165 mA
- Temperatura ambiente
- 0/40°C
- Numero interno dello stampo
- 2063AS4831
Domande frequenti: valvola gas MU0809100
Questa valvola SIT 845 Sigma è compatibile con la mia caldaia Fagor FE-20E/1N?
Chi produce la valvola gas della Fagor FE-20E/1N, Fagor o un fornitore esterno?
Quale codice SIT devo controllare nella mia valvola della Fagor FE-20E/1N?
Questa valvola della Fagor FE-20E/1N è adatta sia per gas naturale che per GPL?
Perché la scheda di questa valvola per Fagor FE-20E/1N mostra il riferimento MU0809100 se sull'etichetta c'è scritto 0845061?
