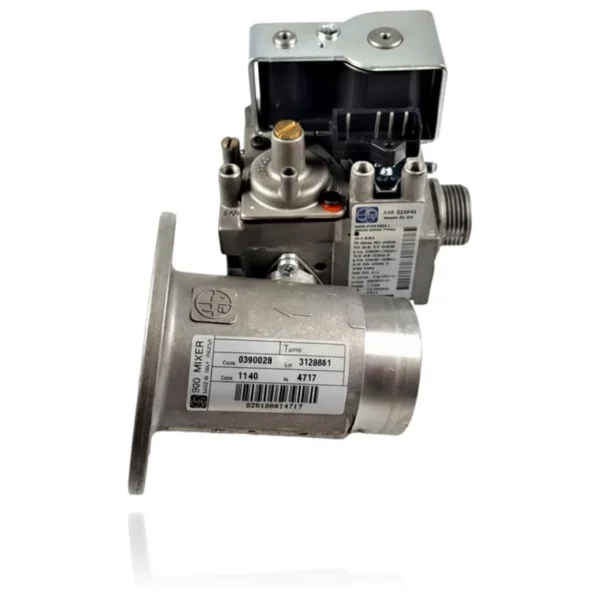

Válvula Gas Chaffoteaux Pigma Green 25 Ref. 60001612
La válvula de gas Chaffoteaux Pigma Green 25 regula y permite el paso del gas hacia el quemador, siguiendo las órdenes de la placa de control. Cuando falla, la caldera no se enciende, puede haber bloqueos de llama o la modulación del gas es incorrecta, lo que se puede traducir en códigos de error como 5 01: Ausencia de llama o 5 02: Llama detectada con válvula de gas cerrada. Esta válvula es compatible con otros modelos de la gama Pigma Green, así como con calderas Talia Green, Urbia Green, Niagara Green, Alixia Green y varias de Ariston. Se recomienda sustituirla cuando se presenten los síntomas mencionados o códigos de error relacionados.
IVA incluido
Consultar por WhatsAppCalderas Chaffoteaux compatibles con la referencia 60001612
Válvula de gas con referencia 60001612. 20 compatibilidades contrastadas: Pigma Green 25 y Pigma Green 30.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux Pigma Green 25 | Chaffoteaux Pigma Green | Contrastada |
| Chaffoteaux Pigma Green 30 | Chaffoteaux Pigma Green | Contrastada |
| Chaffoteaux Pigma Green 35 | Chaffoteaux Pigma Green | Contrastada |
| Chaffoteaux Talia Green 25 | Chaffoteaux Talia Green | Contrastada |
| Chaffoteaux Talia Green System | Chaffoteaux Talia Green | Contrastada |
| Chaffoteaux Urbia Green 25 | Chaffoteaux Urbia Green | Contrastada |
| Chaffoteaux Urbia Green 30 | Chaffoteaux Urbia Green | Contrastada |
| Chaffoteaux Urbia Green 35 | Chaffoteaux Urbia Green | Contrastada |
| Chaffoteaux Niagara C Green 25 | Chaffoteaux Niagara Green | Contrastada |
| Chaffoteaux Niagara C Green 35 | Chaffoteaux Niagara Green | Contrastada |
| Chaffoteaux Alixia Green 24 | Chaffoteaux Alixia Green | Contrastada |
| Chaffoteaux Alixia Green 29 | Chaffoteaux Alixia Green | Contrastada |
| Chaffoteaux Genus Premium Evo 24 | Ariston Genus Premium Evo | Contrastada |
| Chaffoteaux Genus Premium Evo 30 | Ariston Genus Premium Evo | Contrastada |
| Chaffoteaux Genus Premium Evo 35 | Ariston Genus Premium Evo | Contrastada |
| Chaffoteaux Clas Premium Evo 24 | Ariston Clas Premium Evo | Contrastada |
| Chaffoteaux Clas Premium Evo 30 | Ariston Clas Premium Evo | Contrastada |
| Chaffoteaux Clas B Premium Evo 35 | Ariston Clas Premium Evo | Contrastada |
| Chaffoteaux Egis Premium 24 | Ariston/Chaffoteaux Egis | Contrastada |
| Chaffoteaux Egis Premium 30 | Ariston/Chaffoteaux Egis | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 60001612 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la válvula de gas que tienes montada y comprueba si coincide con la referencia de catálogo 60001612; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la válvula de gas 60001612
La válvula de gas regula y modula el caudal de gas al quemador. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera intenta encender, se oye la chispa, pero el quemador no llega a prender
Causa: La válvula de gas no abre o no deja pasar suficiente gas para que se forme la llama
Comprueba que la llave general de gas está abierta del todo y que otros aparatos de gas de la casa funcionan con normalidad
- 02
La llama se ve inestable, amarillenta, o se apaga sola a los pocos segundos de encender
Causa: La válvula no regula bien el caudal de gas y la mezcla aire-gas queda descompensada
Mira el color de la llama por la mirilla y anota en qué momento cambia; llévalo apuntado si consultas con un instalador
- 03
La caldera siempre da la máxima potencia, sin modular, aunque pidas poco calor
Causa: El solenoide de modulación de la válvula se queda pegado en una posición y no ajusta el caudal
Comprueba en el display si el fallo de modulación coincide con un código de error concreto antes de cambiar la válvula
- 04
Se nota un ligero olor a gas cerca de la caldera, aunque sea débil
Causa: Una junta o el cuerpo de la válvula pierde estanqueidad y deja escapar una mínima cantidad de gas
Ante cualquier olor a gas, cierra la llave general y ventila; que confirme el origen un instalador antes de comprar la pieza
- 05
Se oye un pequeño golpe o clic seco al arrancar, más fuerte de lo habitual
Causa: El mecanismo de apertura de la válvula está desgastado y el disco de cierre golpea al moverse
Compara el sonido con el de un arranque normal para poder describirlo bien si necesitas ayuda técnica
Códigos de error Chaffoteaux que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 5 01 | Ausencia de llama (no se detecta ionización durante el encendido). | La válvula de gas puede no abrir/modular (bobina fatigada, eje/obturador agarrotado), impidiendo el paso de gas al quemador y por tanto la ionización. Verificar alimentaciones a bobina durante el intento de encendido y medir presiones en tomas de la válvula/manómetro; si no abre con tensión correcta, la válvula está averiada. |
| 5 02 | Llama detectada con válvula de gas cerrada. | Si la válvula de gas queda parcialmente abierta o pierde estanqueidad cuando la electrónica la cierra, persiste combustión y el electrodo detecta llama «con válvula cerrada». Comprobar que no haya tensión en bobina y, aun así, exista presión/manómetro en colector; realizar prueba de estanqueidad y cierre de la válvula. |
| 5 P1 | Primer intento de encendido fracasado. | Un bloque/valva de gas que no abre al primer intento (bobina o mecanismo agarrotado) impide llegada de gas y provoca fallo de encendido inmediato. Verificar orden de encendido: presencia de tensión en válvula durante 5P1 y ausencia de caudal/presión en toma de salida; si hay mando correcto y no abre, sustituir válvula. |
| 5 P2 | Segundo intento de encendido fracasado. | Si la válvula de gas falla intermitente o sigue sin abrir tras el primer intento, el segundo intento también no proporciona gas suficiente y se registra 5P2. Confirmar tensión de mando y medir presión en la salida de la válvula durante el intento; si no hay paso con mando presente, la válvula es la causa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la válvula de gas Chaffoteaux 60001612
- Referencia de catálogo
- 60001612
- Marca
- Chaffoteaux
- Tipo de pieza
- Válvulas de Gas
- Unidades en stock
- 6 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código (Code)
- 0390028
- Lote (Lot)
- 3128861
- Serie / N
- 1140 / 4717
- Los datos Código 0390028, Lote 3128861 y Serie 1140/4717 son de trazabilidad de fabricación; no identifican el fabricante ni permiten buscar equivalencias.
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Chaffoteaux Pigma Green 25 (PDF)Documento © Chaffoteaux, facilitado como referencia técnica.
Dudas frecuentes sobre la válvula de gas 60001612
¿Esta válvula de gas Chaffoteaux vale para una Pigma Green 25?
¿Vale esta válvula también para una Alixia Green IN 24 EU?
¿Qué datos de la etiqueta sí se conocen en esta válvula 60001612?
