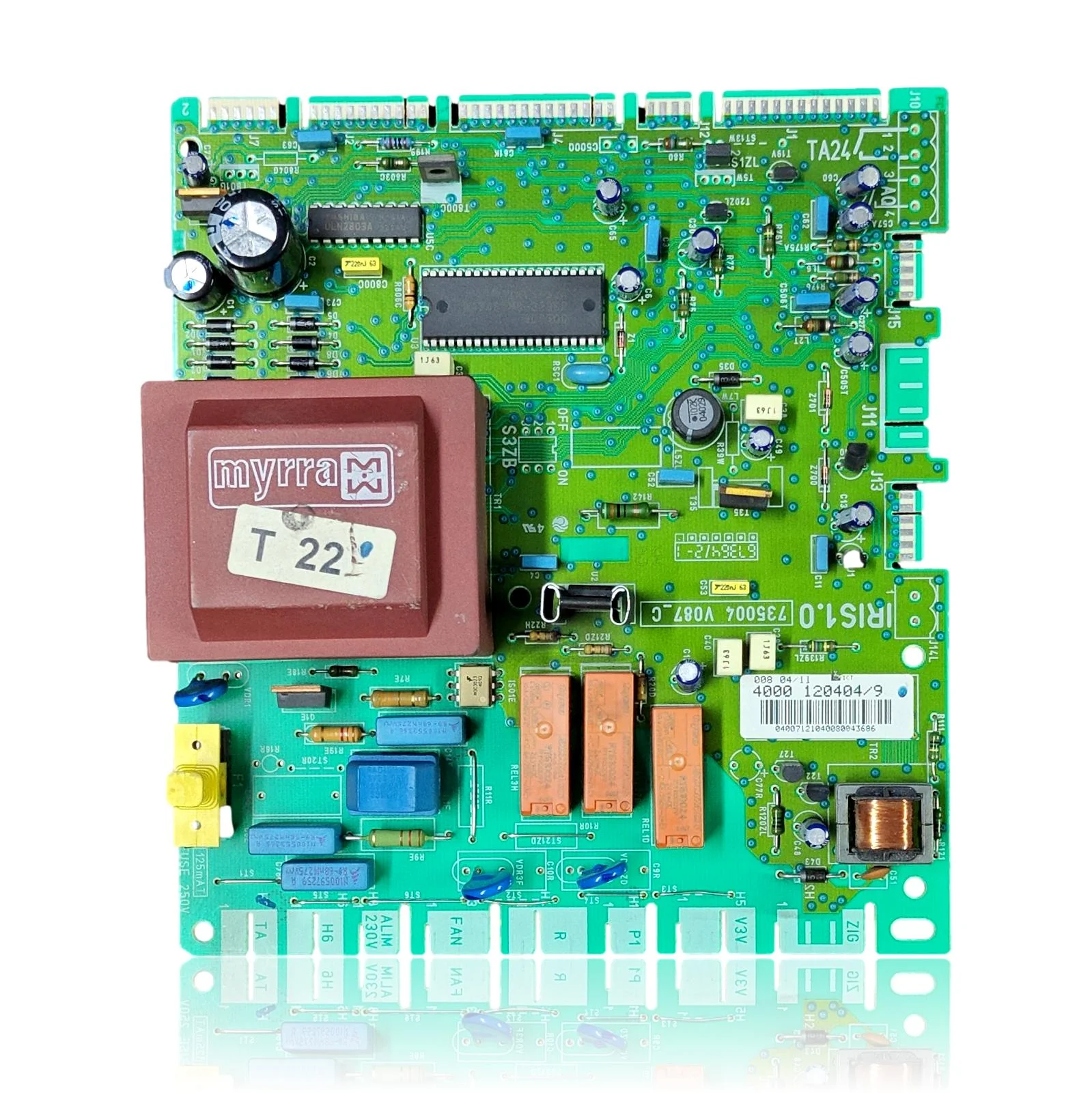

Fișă tehnică: Placa Electronică Saunier Duval Isotwin F 24 E - Cod 120404/9

Fișă tehnică: Centrale termice Saunier Duval compatibile cu codul 120404 9

Placa electronica cu cod 120404 9. 33 compatibilitati contrastate: F 25 E si F 24 E.

Compatibilitate confirmată

Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.

Cum să verifici dacă codul 120404 9 este piesa centralei tale termice

Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.

1. Găsiți codul inscripționat pe piesa montată și comparați-l cu codul de catalog 120404 9. Dacă nu este vizibil, nu identificați piesa doar după formă.
2. Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
3. Comparați conexiunile și corpul cu piesa originală înainte de montaj.
4. Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.

Simptome și erori pe care le rezolvă placa electronică 120404 9

Placa electronica controleaza aprinderea, modularea si sigurantele centralei termice. Acestea sunt simptomele tipice si ce trebuie facut:

Simptome și defecțiuni frecvente

• 01

  Centrala termica nu se aprinde și nu există niciun indicator luminos activ.

  Cauza: Fusibilul de protecție al plăcii poate fi să fi sărit, lăsând-o fără alimentare.

  Verifică vizual siguranța plăcii, căutând firul interior rupt sau sticla înnegrită.

• 02

  Centrala termica se oprește brusc, fără avertisment și fără un motiv aparent în timpul funcționării.

  Cauza: O defect intermitent în electronica de control poate provoca o întrerupere pe care placa o interpretează ca o oprire de siguranță.

  Notează în ce moment se oprește, la pornire, în funcțiune sau la cererea de ACM, pentru a identifica dacă defectul este de la placa electronică sau de la alt component.

• 03

  Sare diferențialul sau siguranța generală a locuinței la conectarea centralei termice.

  Cauza: Un scurtcircuit pe placa de control poate deriva curentul la pământ și poate declanșa protecția generală.

  Deconecte centrală termică de la rețea și verificați dacă diferențialul nu mai sare; dacă problema persistă fără centrală termică conectată, nu este placa.

• 04

  Afisajul sau indicatorii clipește fără a afișa un cod de eroare clar.

  Cauza: Poate fi vorba despre o defectiune de comunicare între placa de control și afisaj, nu neapărat de o defectiune totală a plăcii.

  Verifică conectorul plat sau cablajul între placă și afișaj înainte de a înlocui placa de control.

Coduri de eroare Saunier Duval pe care le rezolvă această piesă

Aceste simptome pot avea mai multe cauze. Dacă centrala ta termică afișează un cod de eroare, trimite-ni-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.

Fișă tehnică: placa electronică Saunier Duval 120404 9

Referință de catalog

120404 9

Marcă

Saunier Duval

Tip piesă

Plăci electronice

Unități în stoc

3 buc.

Stare

Recondiționat

Garanție

1 an

Livrare

1–2 zile lucrătoare

Retur

14 zile

Date citite pe piesă și în documentația producătorului

Ceea ce nu am putut verifica nu aparește aici.

Cod de placa

IRIS1.0 / 735004 V087_C

Cod de bare

4000 120404/9

Data de producție

008 04/11 (probabil săptămâna 08 din 2011)

Siguranță

125mA T / USE 250V

Producătorul transformatorului

Myrra

Driver circuit integrat

ULN2803A (Toshiba)

Manuale și documentație tehnică

Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.

• Manual Saunier Duval S C 24 E (PDF)Document © Saunier Duval, furnizat ca referință tehnică.
