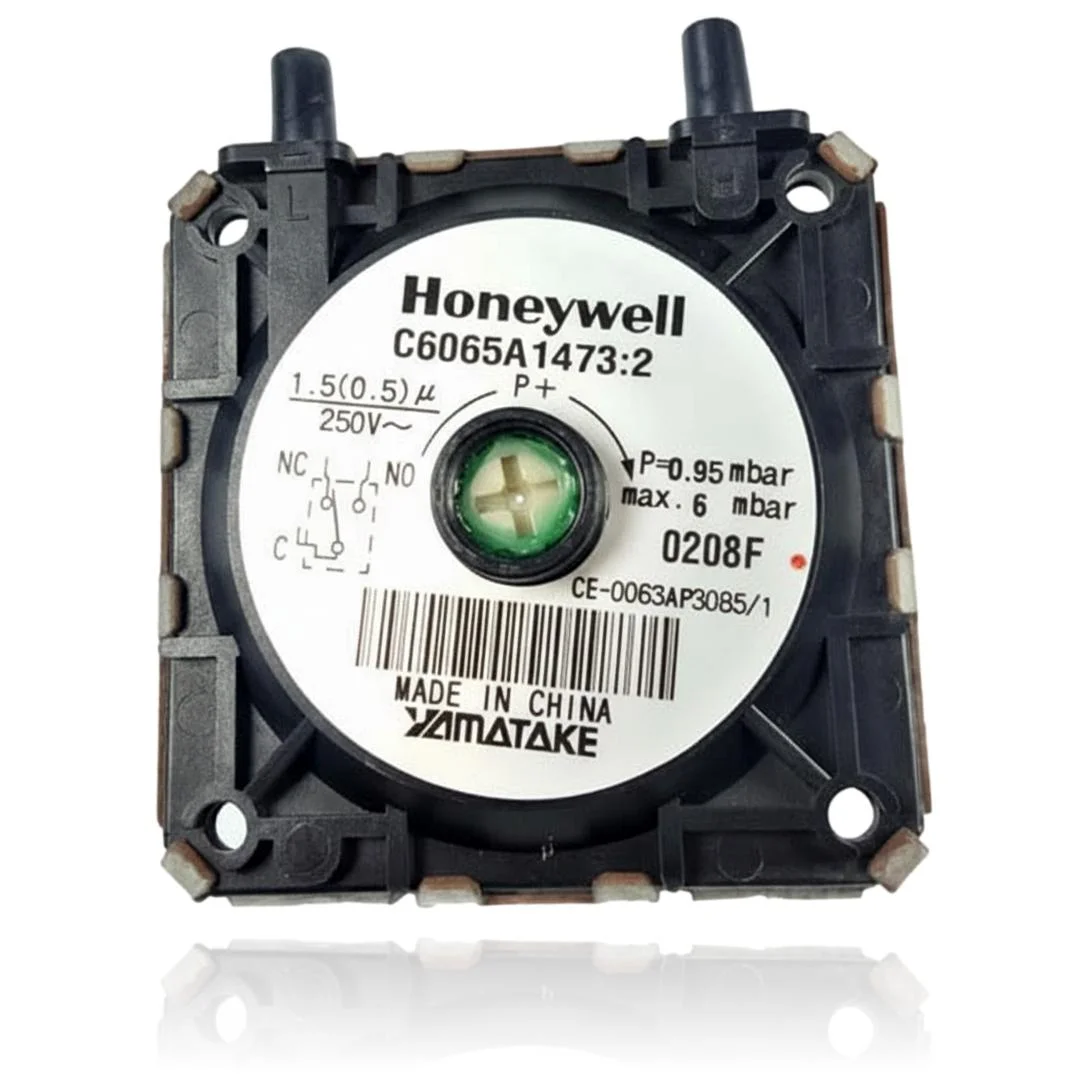

Datenblatt: Presostato De Aire Cointra E-20 I Honeywell (Yamatake) Ref. CN76706664
Luftdruckschalter für Cointra E-20 I und E-20 L Heizkessel. Hergestellt von Honeywell (Yamatake), Code C6065A1473:2 auf dem Bauteil gedruckt, abweichend von der Katalogreferenz CN76706664. Eingestellt auf 0,95 mbar, maximal 6 mbar. Überprüfen Sie den Luftdruck, bevor Sie das Einschalten erlauben. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch technische Diagnose, selbst wenn der Heizkessel aufgrund eines Abgasfehlers blockiert oder nicht mit laufendem Abluftventilator startet.
- Teileart
- Druckschalter
- Zustand
- Generalüberholt
- Katalogreferenz
- CN76706664
- Garantie
- 1 Jahr
Calderas Cointra kompatibel mit der Referenz CN76706664
Druckschalter mit der Referenz CN76706664. Zwei bestätigte Kompatibilitäten: E-20 I und E-20 L.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Cointra E-20 I | Cointra | Kontrastiert |
| Cointra E-20 L | Cointra | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz CN76706664 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz CN76706664 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose im Druckschalter CN76706664 erfordern
Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel versucht zu zünden, der Abzug startet, stoppt jedoch, ohne den Brenner zu entzünden.
Ursache: Der Druckschalter schließt den Luftkontakt nicht, und die Steuerung unterbricht den Zündzyklus aus Sicherheitsgründen.
Überprüfen Sie, ob die Silikonschläuche des Druckschalters nicht abgezogen, geknickt oder mit Kondenswasser gefüllt sind.
- 02
Auf dem Display erscheint ein Fehlercode, der mit dem Zug oder dem Druckschalter zusammenhängt.
Ursache: Es ist die typische Warnung, wenn die Steuerungseinheit das Luftdrucksignal nicht innerhalb der erwarteten Zeit erhält.
Überprüfen Sie, ob der Abluftventilator frei und ohne ungewöhnliche Geräusche dreht, bevor Sie davon ausgehen, dass es der Druckschalter ist.
- 03
Der Kessel stoppt während des Betriebs von selbst, während der Abzug noch läuft.
Ursache: Ein Druckschalter mit instabilem Kontakt kann während des Betriebs öffnen, und die Steuerung interpretiert, dass der Zug verloren gegangen ist.
Überprüfen Sie das Abgasrohr auf mögliche externe Verstopfungen (Nest, Schnee, Schmutz), die den Zug verringern könnten.
- 04
Zündungen, die manchmal gut funktionieren und manchmal unvollständig sind, ohne ein klares Muster.
Ursache: Ein Mikroschalter mit verschmutztem oder oxidiertem Kontakt schaltet unregelmäßig je nach Vibration oder Feuchtigkeit.
Versuche, das Gerät mehrmals hintereinander zu starten, und notiere, ob es immer an derselben Stelle im Zyklus ausfällt, bevor du das Teil wechselst.
Fehlercodes von Cointra, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| ERROR2 | Fehler aufgrund von Problemen mit dem Luftdruckwächter. | Der Luftdruckwächter schaltet beim Anlaufen des Gebläses nicht wegen fehlendem Unterdruck/Zug, Verstopfung oder Defekt/Verkabelung des Druckwächters selbst; prüfen, ob er beim Starten des Gebläses schaltet (Durchgang/Manometer), und Silikonschläuche sowie Auswahl K10/Verkabelung überprüfen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt des Druckschalters Cointra CN76706664
- Katalogreferenz
- CN76706664
- SKU intern Uniclima
- PCCE20I
- Marke
- Cointra
- Teileart
- Druckschalter
- Einheiten auf Lager
- 6 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Komponentencode
- C6065A1473:2
- Hersteller
- Honeywell (Yamatake)
- Spannung
- 250V~
- Kondensator
- 1,5(0,5) μF
- Einstellungsdruck
- 0,95 mbar
- maximaler Druck
- 6 mbar
- Chargennummer
- 0208F
- Code CE
- CE-0063AP3085/1
- Herstellungsursprung
- Hergestellt in China
- Der auf dem Teil aufgedruckte Code (C6065A1473:2) unterscheidet sich von der Katalogreferenz (CN76706664); letztere ist die eigene Nummerierung von Cointra, nicht der Code von Honeywell.
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Cointra E-20 L (PDF) Dokument © Cointra, als technische Referenz bereitgestellt.
Häufige Fragen zum Druckschalter CN76706664
Wird der Druckschalter der Cointra E-20 I von Honeywell hergestellt?
Warum stimmt der Code des Teils C6065A1473:2 nicht mit der Referenz CN76706664 des Cointra E-20 I überein?
Eignet sich dieser Druckschalter für eine Cointra E-20 L?
Bei welchem Luftdruck schaltet der Druckschalter der Cointra E-20 I um?
Welche Störung zeigt an, dass der Druckschalter der Cointra E-20 I gewechselt werden muss?
